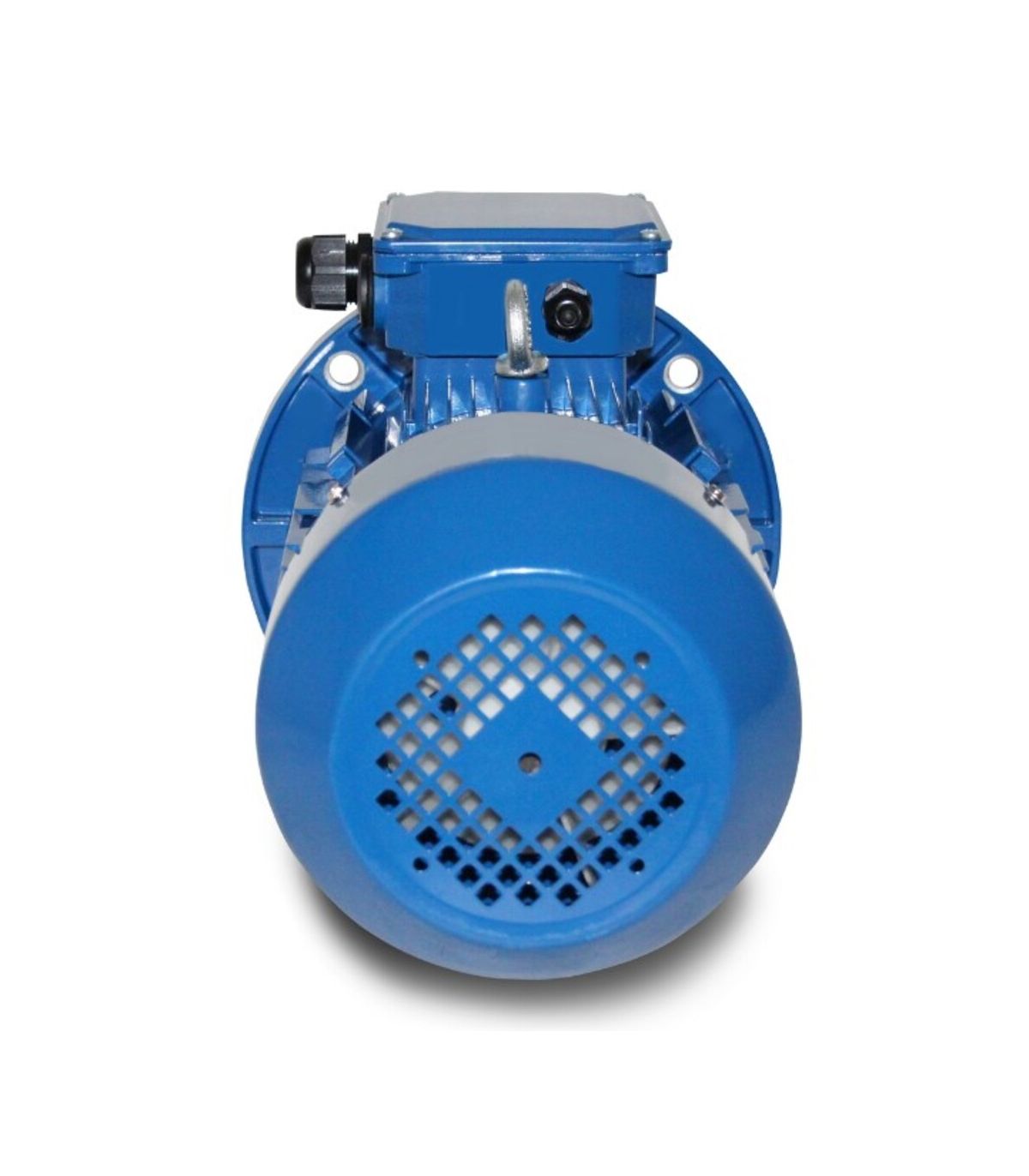

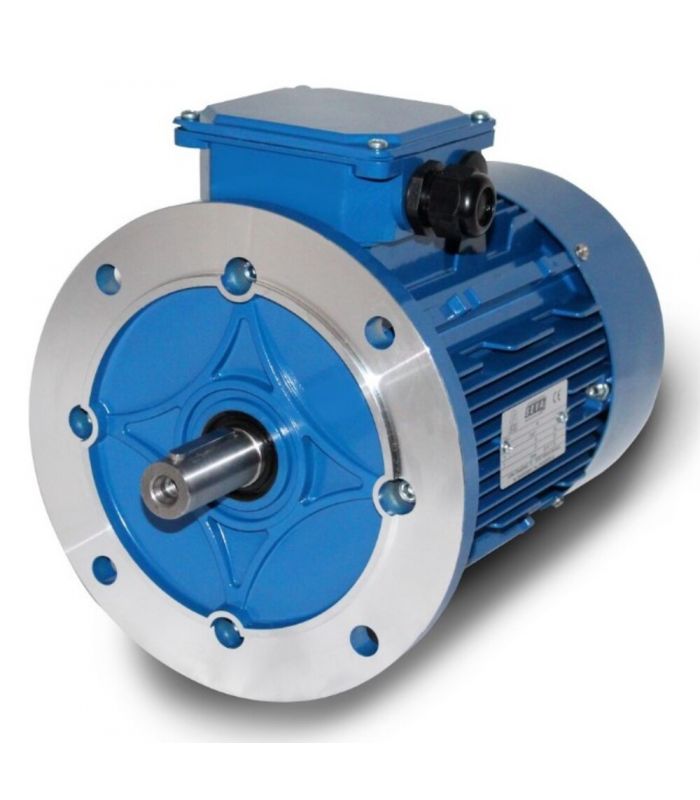

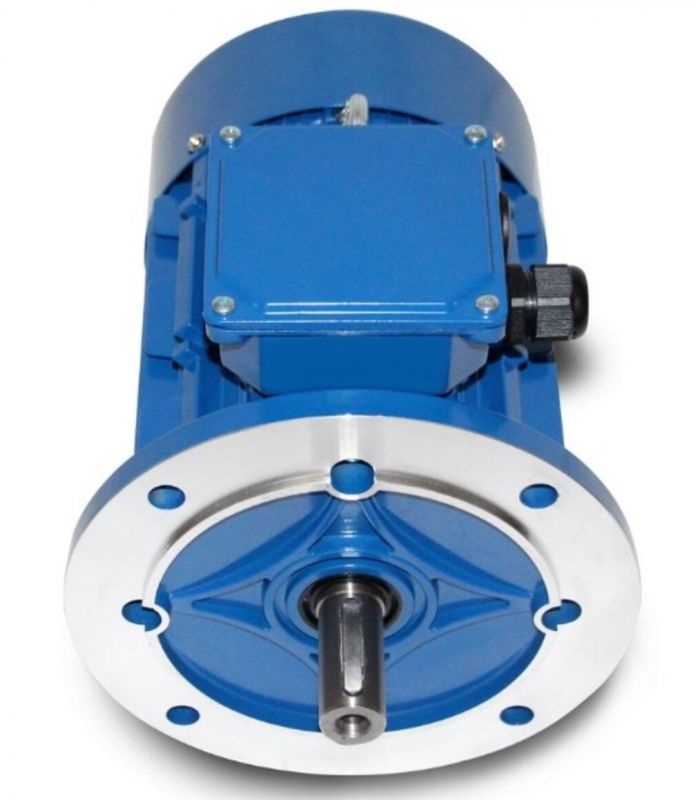

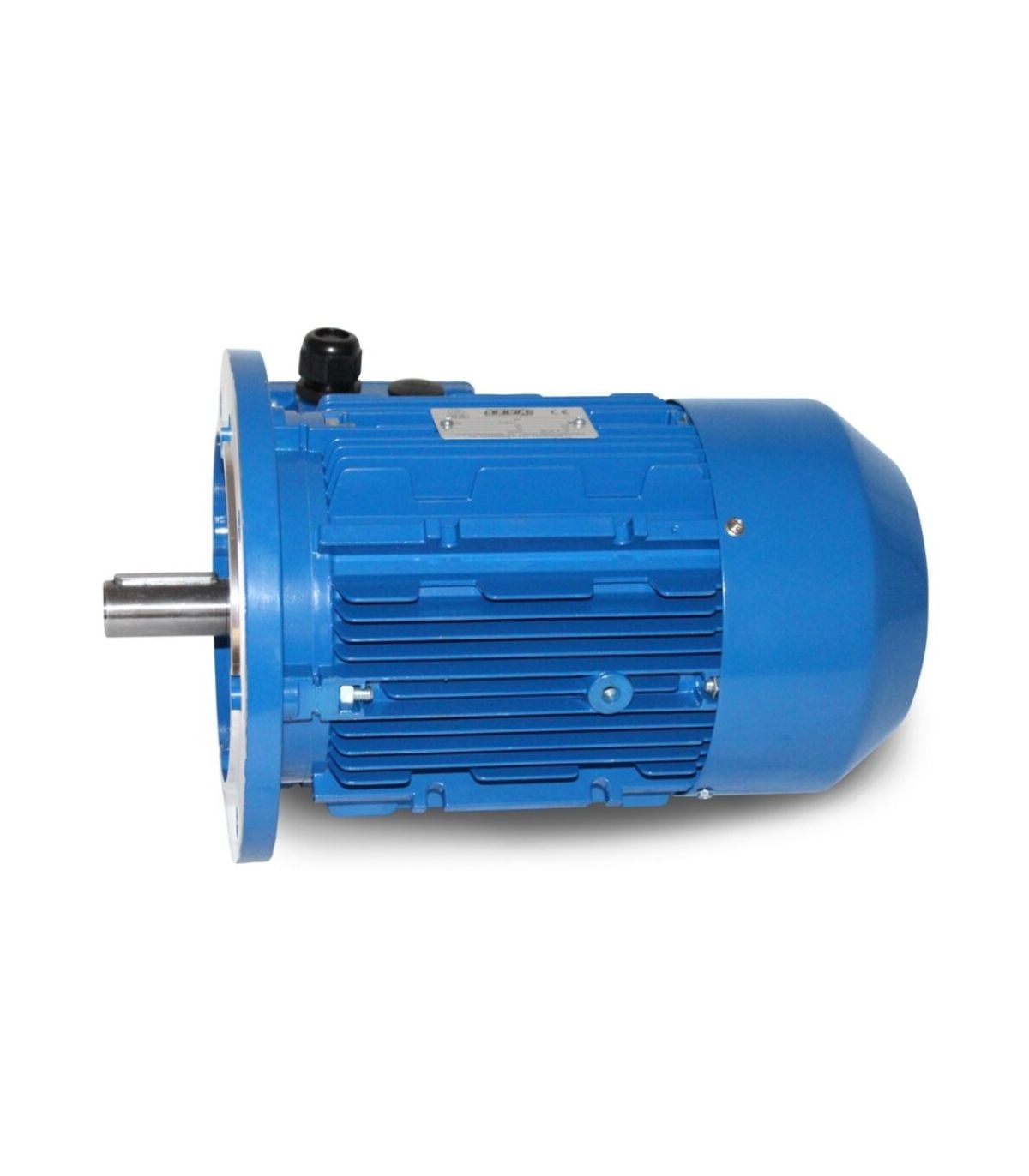

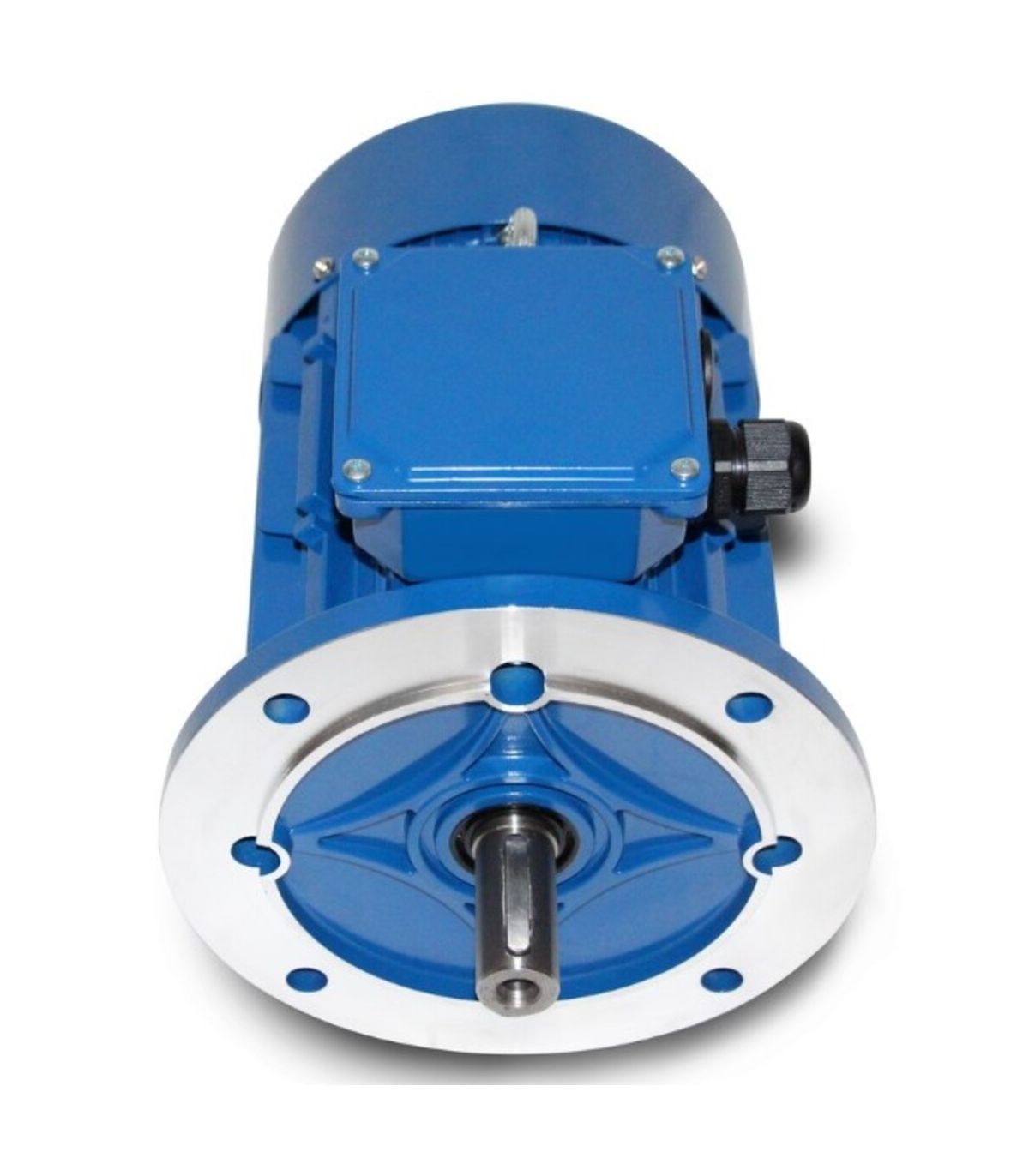

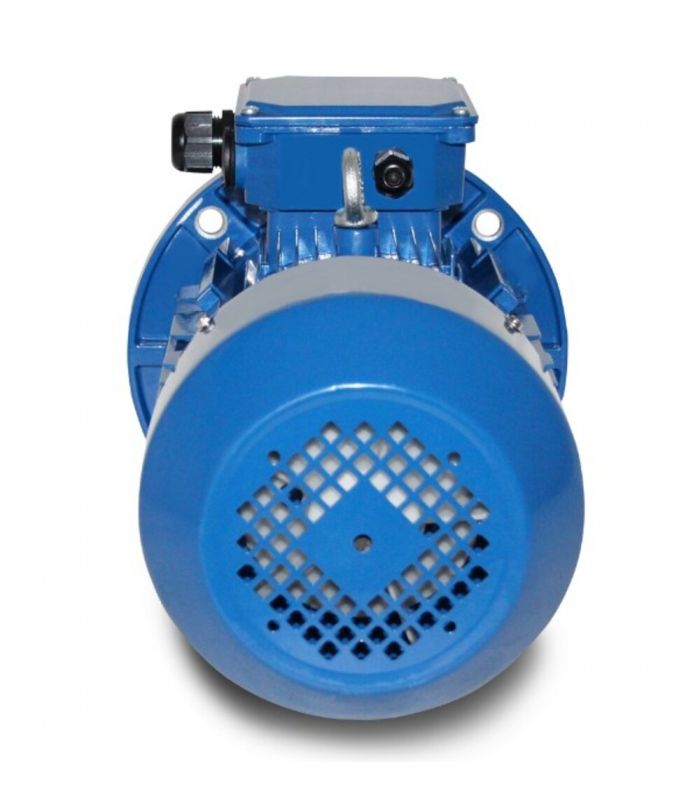

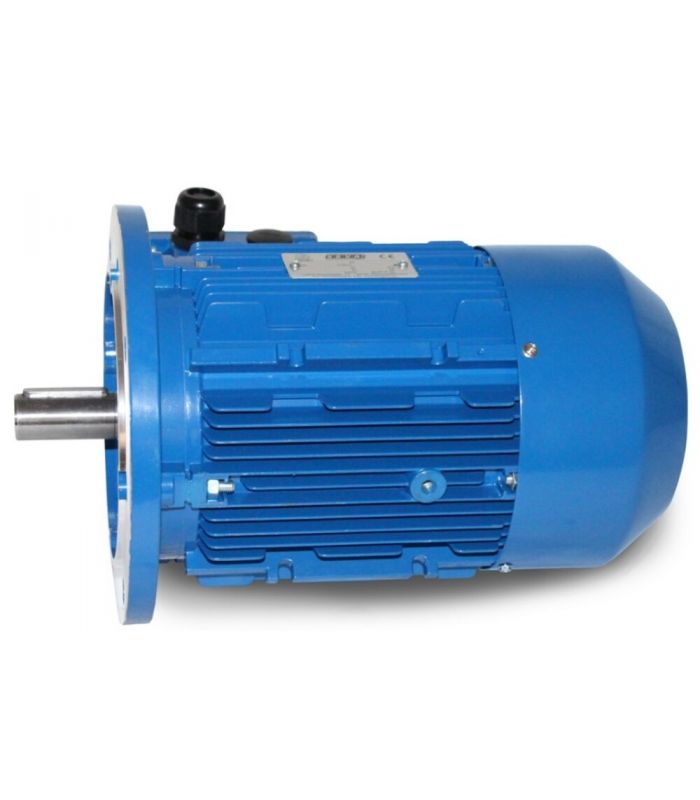

Un moteur électrique triphasé B5 est un type de moteur à courant alternatif qui fonctionne sur trois phases d'électricité et se caractérise par une conception spécifique de son boîtier et de ses brides de montage.
Applications : pompes hydrauliques, compresseurs, ventilateurs, machines lourdes, machines de traitement, convoyeurs et bien d'autres.
Caractéristiques principales :
Le moteur électrique triphasé B5 est une machine asynchrone à courant alternatif conçue pour fonctionner avec une alimentation triphasée de 230/400 V à 50/60 Hz . Sa configuration B5 avec bride avant est conforme à la norme IEC 60072 , permettant un accouplement direct et centré avec des pompes, des réducteurs, des compresseurs et autres équipements industriels exigeant un alignement précis et une grande rigidité mécanique .
Le moteur triphasé B5 est spécialement conçu pour être intégré dans des systèmes industriels nécessitant des accouplements précis et compacts, offrant une fiabilité mécanique , une efficacité énergétique et une compatibilité dimensionnelle avec les normes européennes CEI.
Caractéristiques techniques du moteur électrique triphasé B5 :
| Réf. | Pouvoir | G | G1 | L | KG | M | N | P | Q | S | F | D | ET | AF | LC | b | t | d |
| 481705 | 0,5 CV | 140 | 109 | 245 | 215 | 130 | 110 | 160 | 9 | 3.5 | 9,5 | 14 | 30 | 75 | 275 | 5 | 16 | M 5x12 |
| 481710 | 1 CV | 160 | 124 | 276 | 236 | 165 | 130 | 200 | 9 | 3.5 | 11,5 | 19 | 40 | 90 | 325 | 6 | 21,5 | M 6x15 |
| 481715 | 1,5 CV | 171 | 129 | 300 | 250 | 165 | 130 | 200 | 10 | 3.5 | 11,5 | 24 | 50 | 90 | 358 | 8 | 27 | M 8x20 |
| 481720 | 2 CV | 171 | 129 | 325 | 275 | 165 | 130 | 200 | 10 | 3.5 | 11,5 | 24 | 50 | 90 | 382 | 8 | 27 | M 8x20 |
| 481730 | 3 CV | 193 | 140 | 370 | 310 | 215 | 180 | 250 | 11 | 4 | 14 | 28 | 60 | 90 | 425,5 | 8 | 31 | M 10x25 |
| 481740 | 4 CV | 217 | 152 | 388 | 328 | 215 | 180 | 250 | 12 | 4 | 14 | 28 | 60 | 90 | 454 | 8 | 31 | M 10x25 |
| 481755 | 5,5 CV | 217 | 152 | 438 | 378 | 215 | 180 | 250 | 12 | 4 | 14 | 28 | 60 | 90 | 504 | 8 | 31 | M 10x25 |
| 481775 | 7,5 CV | 259 | 178 | 445 | 365 | 265 | 230 | 300 | 14 | 4 | 14 | 38 | 80 | 105 | 545,5 | 10 | 41,5 | M 12x30 |
| 4817100 | 10 CV | 259 | 178 | 485 | 405 | 265 | 230 | 300 | 14 | 4 | 14 | 38 | 80 | 105 | 583,5 | 10 | 41,5 | M 12x30 |
