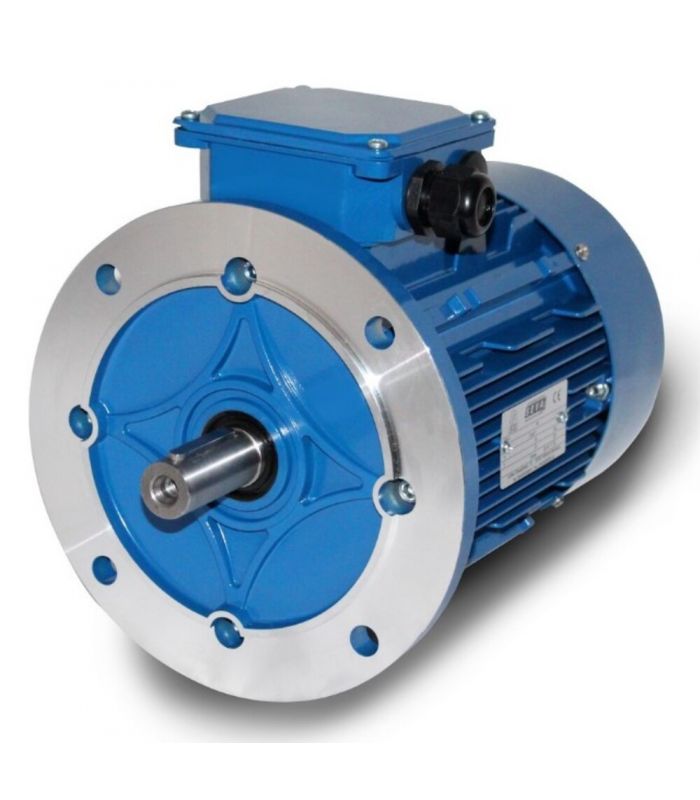

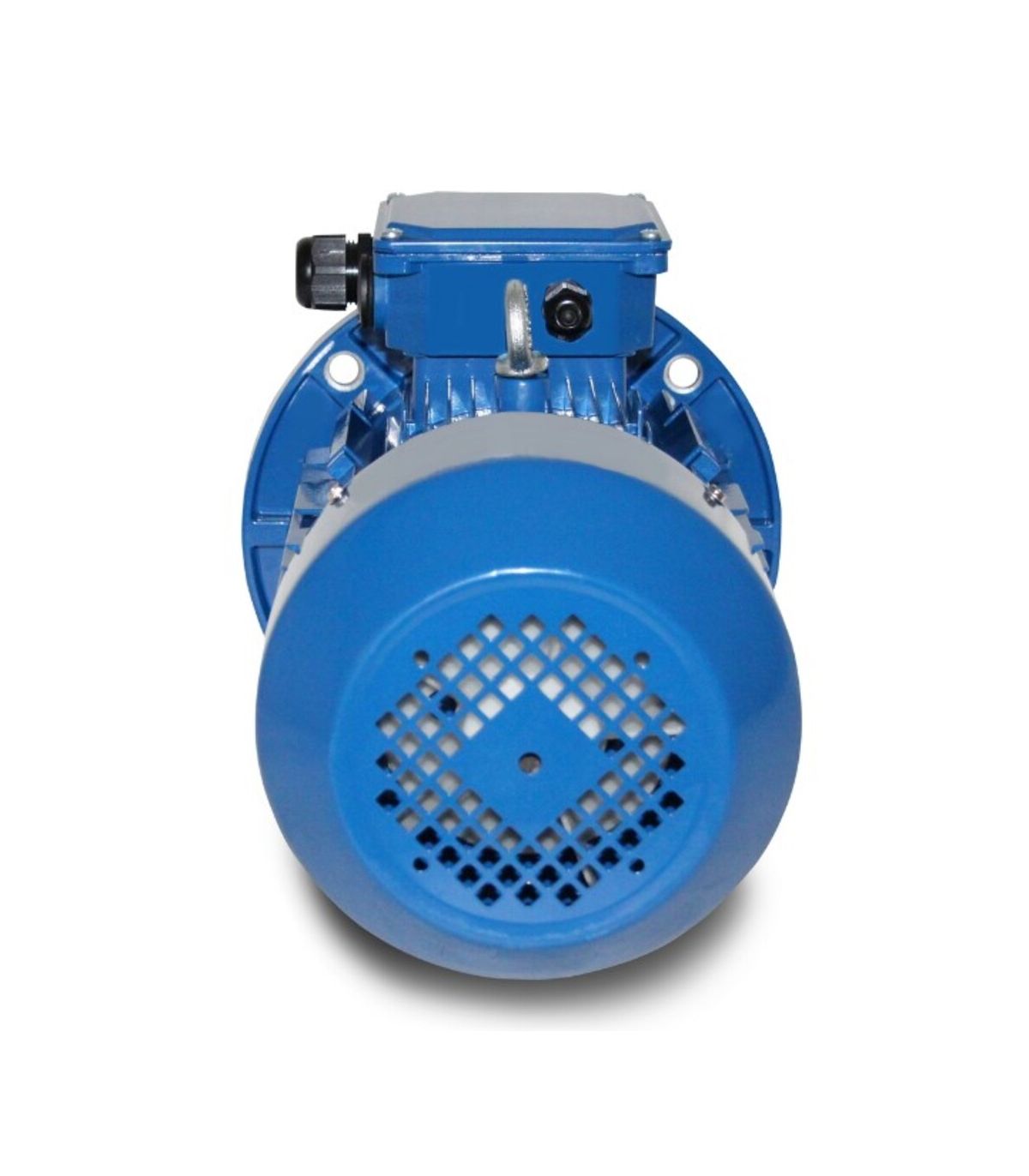

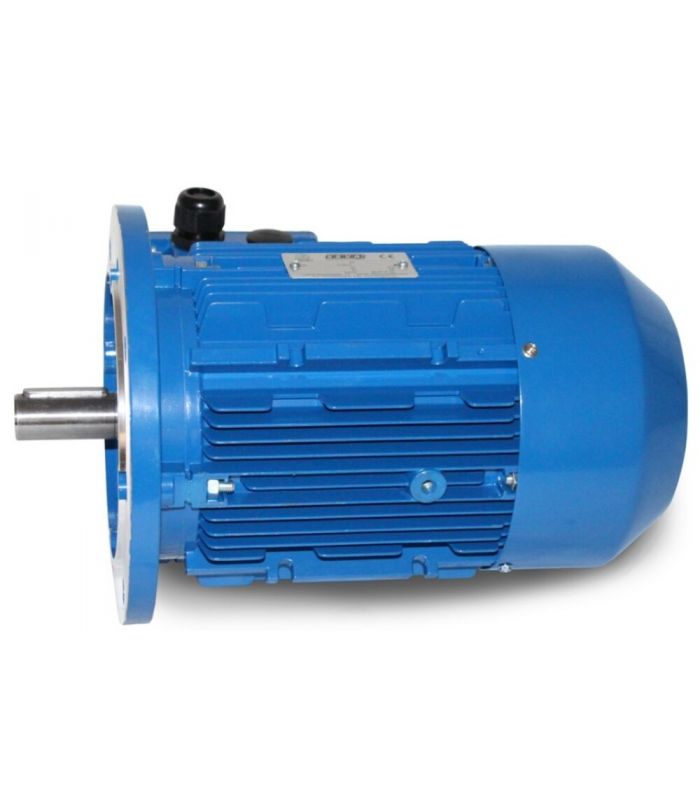

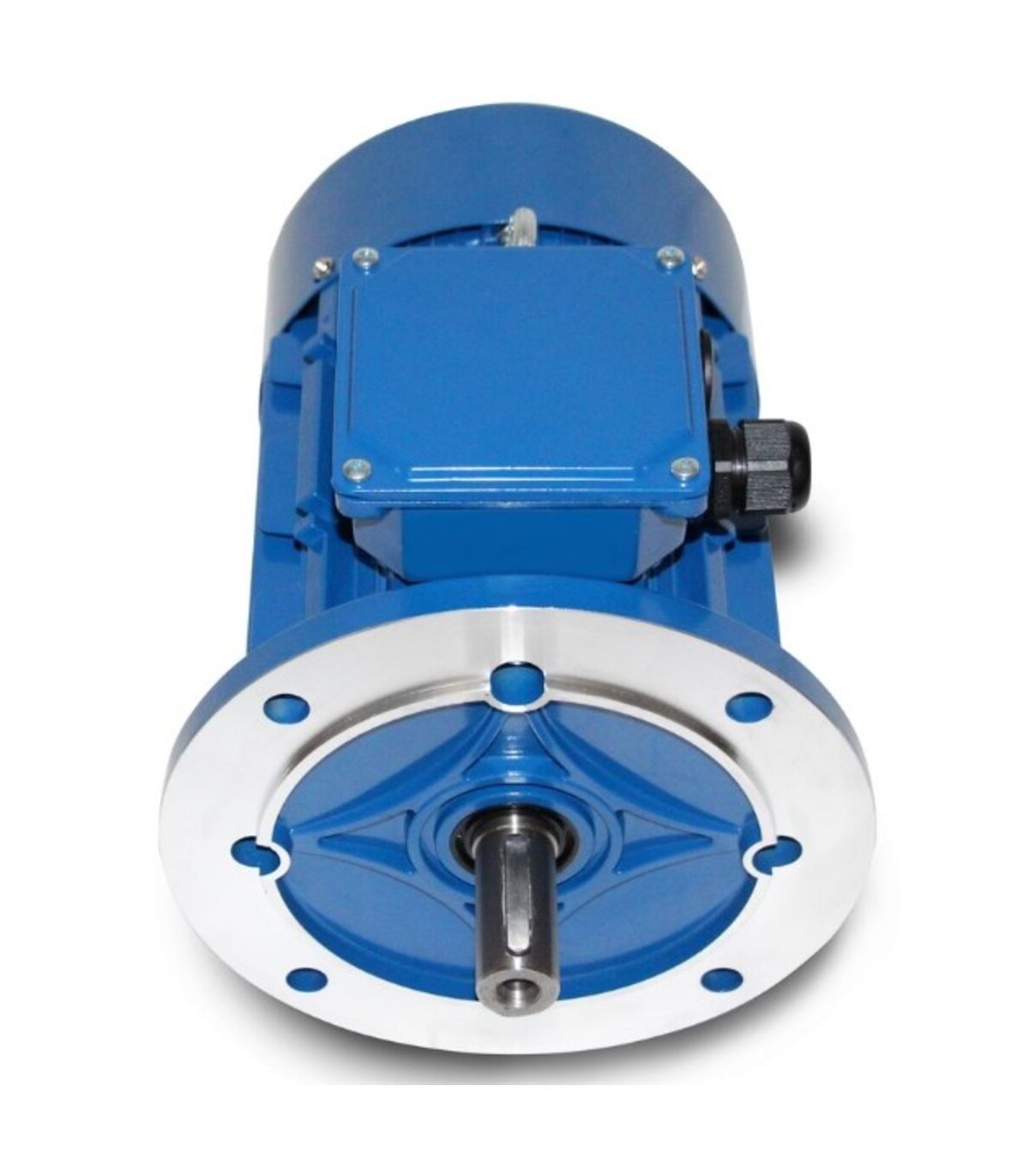

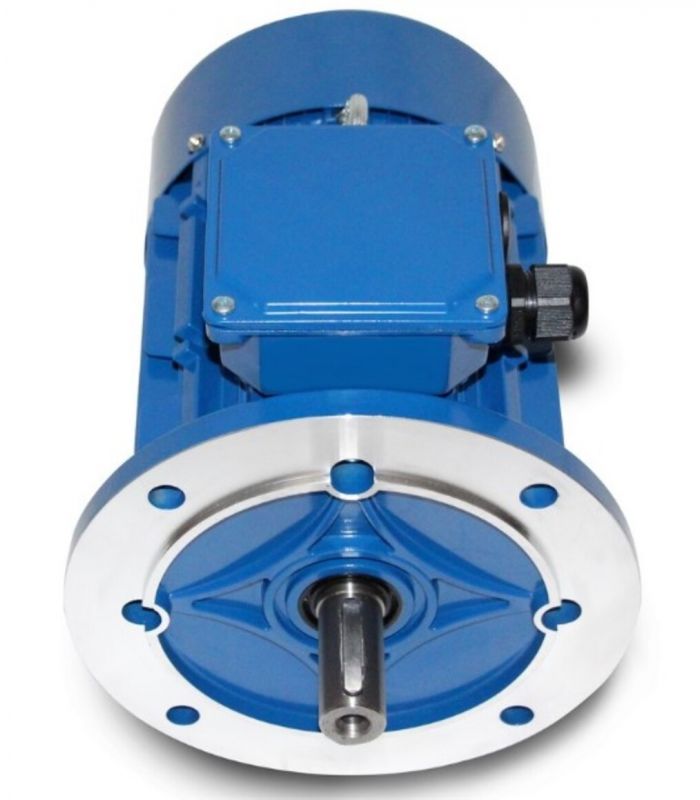

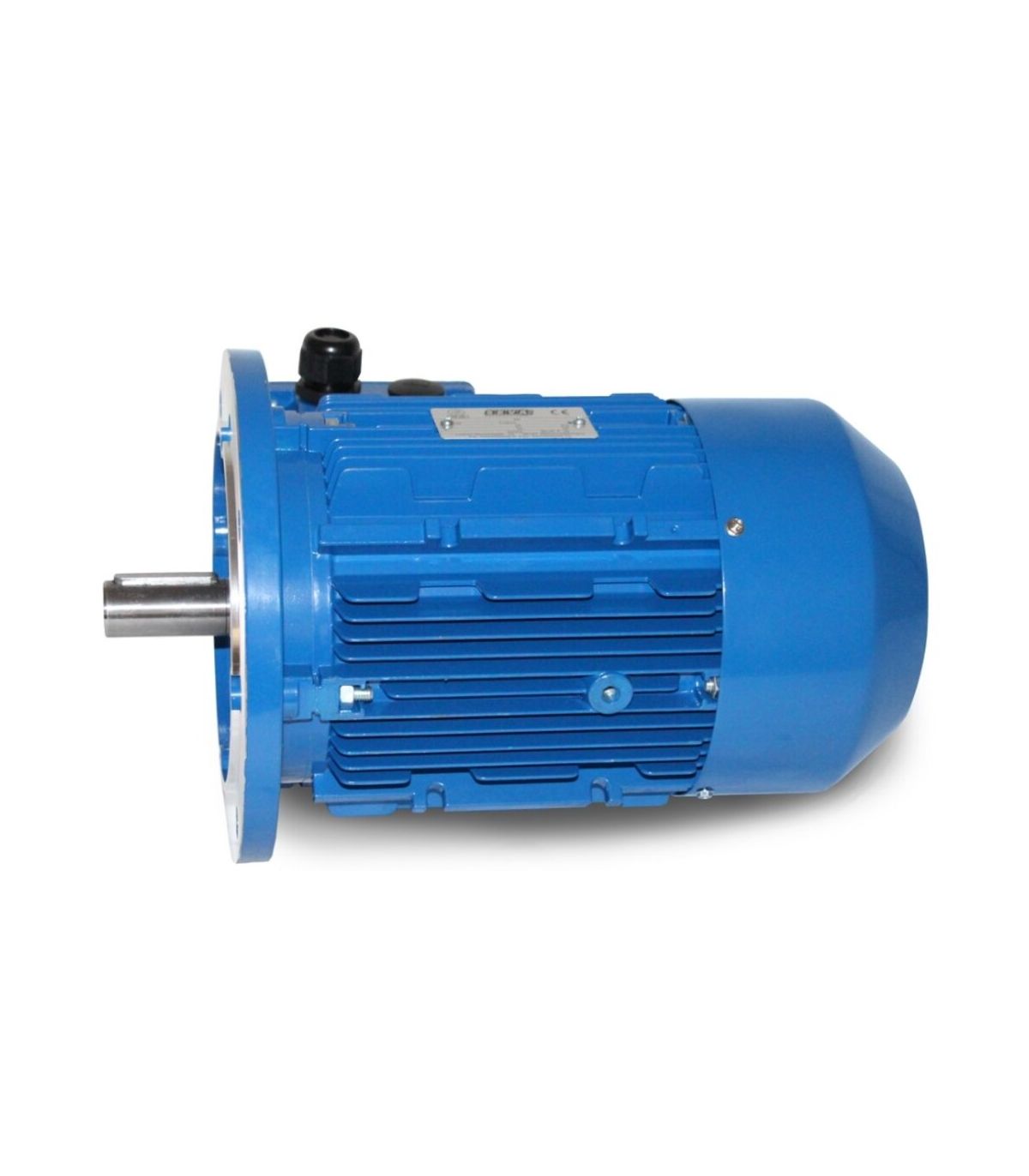

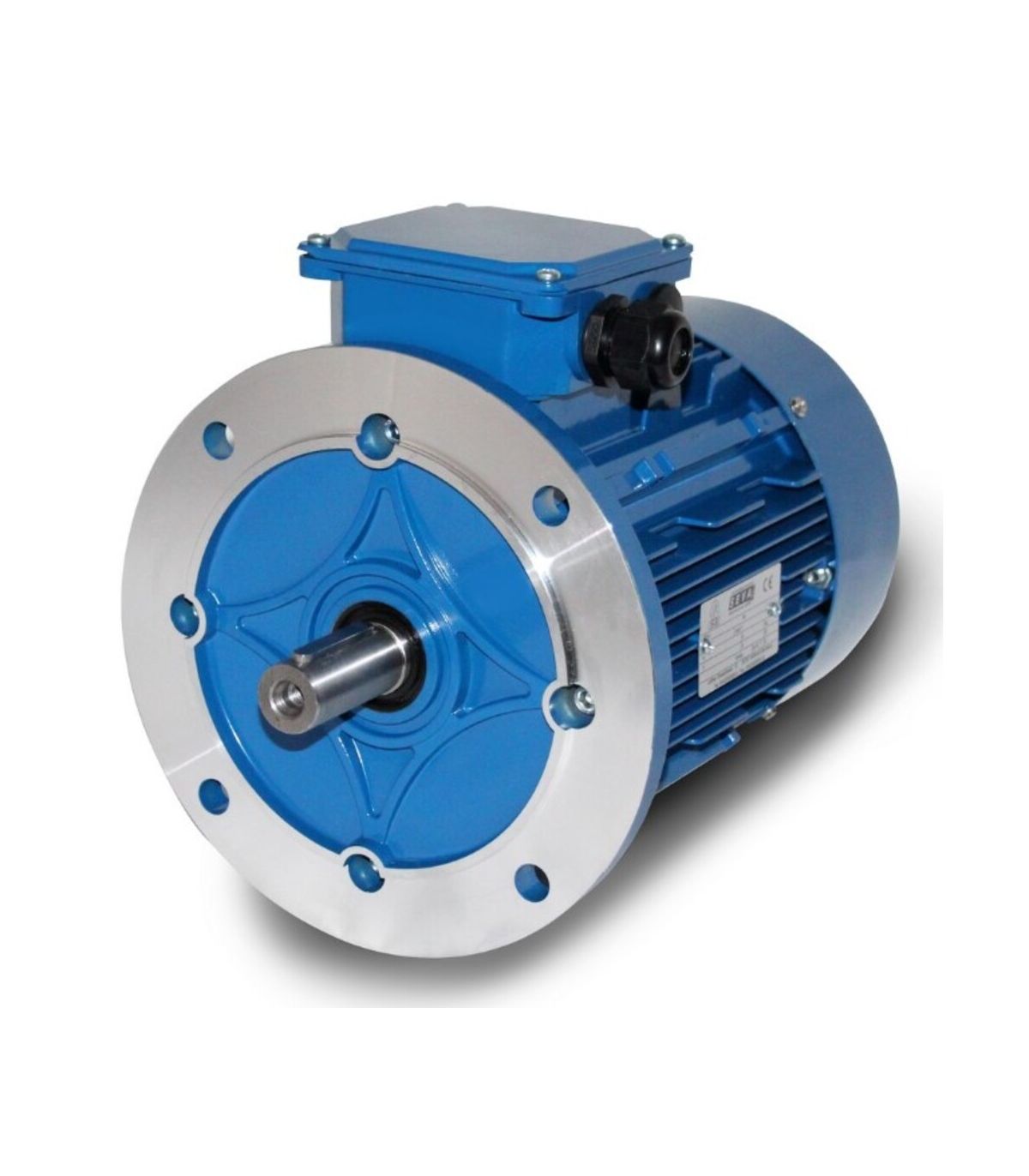

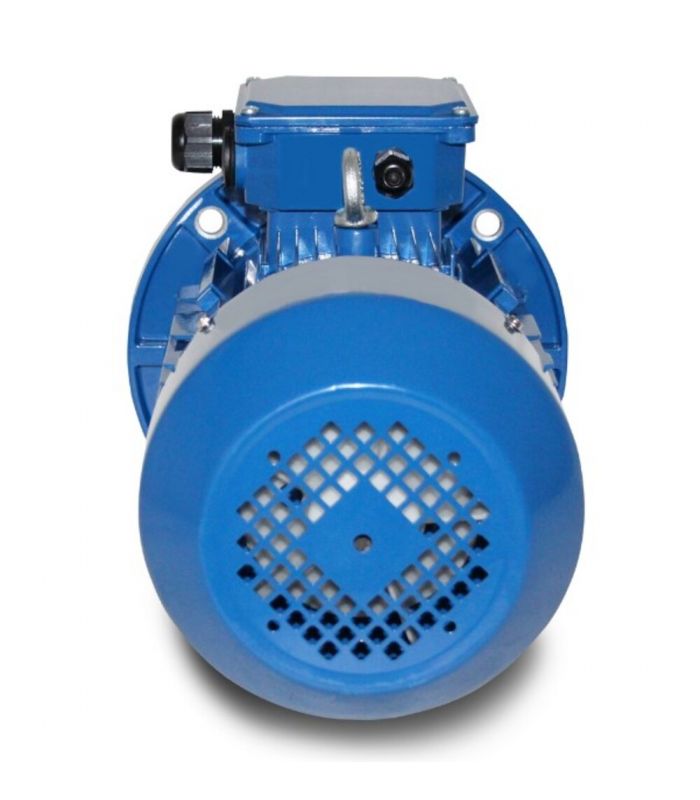

Um motor elétrico trifásico B5 é um tipo de motor de corrente alternada que opera com três fases de eletricidade e é caracterizado por um design específico de sua carcaça e flanges de montagem.
Aplicações: bombas hidráulicas, compressores, ventiladores, máquinas pesadas, máquinas de processamento, transportadores e muitas outras.
Principais características :
O motor elétrico trifásico B5 é uma máquina CA assíncrona projetada para operar com uma fonte de alimentação trifásica de 230/400 V CA a 50/60 Hz . Sua configuração B5 com flange frontal está em conformidade com a norma IEC 60072 , permitindo o acoplamento direto e centralizado com bombas, caixas de engrenagens, compressores e outros equipamentos industriais que exigem alinhamento preciso e alta rigidez mecânica .
O motor trifásico B5 foi especialmente projetado para ser integrado em sistemas industriais que exigem acoplamentos precisos e compactos, oferecendo confiabilidade mecânica , eficiência energética e compatibilidade dimensional com as normas europeias IEC.
Especificações técnicas do motor elétrico trifásico B5:
| Ref. | Poder | G | G1 | L | LIBRA | M | N | P | Q | S | F | D | E | AF | LC | b | t | d |
| 481705 | 0,5 HP | 140 | 109 | 245 | 215 | 130 | 110 | 160 | 9 | 3,5 | 9,5 | 14 | 30 | 75 | 275 | 5 | 16 | M 5x12 |
| 481710 | 1 CV | 160 | 124 | 276 | 236 | 165 | 130 | 200 | 9 | 3,5 | 11,5 | 19 | 40 | 90 | 325 | 6 | 21,5 | M 6x15 |
| 481715 | 1,5 HP | 171 | 129 | 300 | 250 | 165 | 130 | 200 | 10 | 3,5 | 11,5 | 24 | 50 | 90 | 358 | 8 | 27 | M 8x20 |
| 481720 | 2 CV | 171 | 129 | 325 | 275 | 165 | 130 | 200 | 10 | 3,5 | 11,5 | 24 | 50 | 90 | 382 | 8 | 27 | M 8x20 |
| 481730 | 3 CV | 193 | 140 | 370 | 310 | 215 | 180 | 250 | 11 | 4 | 14 | 28 | 60 | 90 | 425,5 | 8 | 31 | M 10x25 |
| 481740 | 4 CV | 217 | 152 | 388 | 328 | 215 | 180 | 250 | 12 | 4 | 14 | 28 | 60 | 90 | 454 | 8 | 31 | M 10x25 |
| 481755 | 5,5 HP | 217 | 152 | 438 | 378 | 215 | 180 | 250 | 12 | 4 | 14 | 28 | 60 | 90 | 504 | 8 | 31 | M 10x25 |
| 481775 | 7,5 HP | 259 | 178 | 445 | 365 | 265 | 230 | 300 | 14 | 4 | 14 | 38 | 80 | 105 | 545,5 | 10 | 41,5 | M 12x30 |
| 4817100 | 10 HP | 259 | 178 | 485 | 405 | 265 | 230 | 300 | 14 | 4 | 14 | 38 | 80 | 105 | 583,5 | 10 | 41,5 | M 12x30 |
