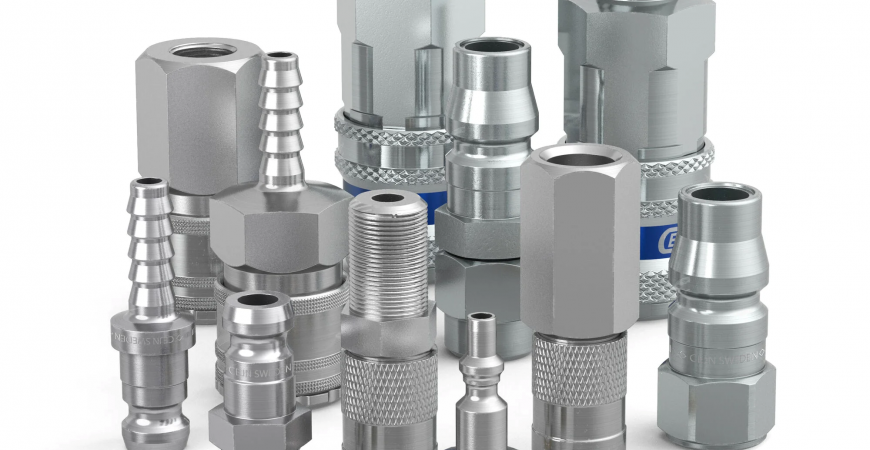

Prises rapides : définition, types et différences
Les raccords rapides sont des composants essentiels dans de nombreuses installations industrielles. Ils permettent le raccordement et le débranchement rapides et sûrs des circuits de fluides ou d'air comprimé, sans aucun outil.
Son utilisation réduit considérablement les temps de maintenance, facilite les changements d'outils et améliore la sécurité des installations, ce qui en fait un élément essentiel dans des secteurs tels que l'industrie, l'automobile, l'agriculture, la construction ou les machines lourdes.
Qu'est-ce qu'une prise rapide ?
Un connecteur rapide , également appelé raccord rapide ou connexion rapide, est un système composé de deux pièces : un adaptateur mâle et un adaptateur femelle.
Généralement, la partie mâle est installée en position fixe afin de permettre des connexions et des déconnexions rapides et périodiques avec d'autres tuyaux ou flexibles.
La partie femelle contient le composant appelé vanne d'arrêt. Une fois la partie mâle fixée, la vanne s'ouvre. Ceci crée une connexion parfaitement étanche et très résistante aux hautes pressions.
Leur principal avantage est qu'ils permettent d'établir des connexions en quelques secondes, sans avoir besoin de clés ni d'outils.
Quels sont les avantages d'une prise rapide ?
- Temps de montage et de démontage réduit.
- Sécurité accrue lors des opérations de maintenance.
- Risque de fuites réduit.
- Facilité de remplacement des outils ou des équipements.
- Grande variété de tailles, de matériaux et de connexions.
- Haute fiabilité, même dans les applications industrielles exigeantes.
Comment classer les prises rapides ?
Bien qu’il existe différentes classifications, les plus couramment utilisées sont les raccords rapides pneumatiques et les raccords rapides hydrauliques .
Raccords pneumatiques à connexion rapide
Les raccords pneumatiques à connexion rapide sont conçus pour les installations d'air comprimé . Ce sont probablement les plus connus et les plus utilisés dans les ateliers, les usines et les installations industrielles.
Conçus pour fonctionner à l'air comprimé, ils opèrent généralement dans une plage de pression de 6 à 16 bars. Leur conception légère facilite leur manipulation et réduit la fatigue lors d'une utilisation intensive. De plus, ils permettent des connexions et déconnexions rapides et sûres, sans outil.
Pour garantir une résistance mécanique élevée et une longue durée de vie, ils sont généralement fabriqués à partir de matériaux tels que l'acier, le laiton ou l'acier inoxydable.
On les retrouve dans les outils pneumatiques, les compresseurs, les réseaux d'air comprimé, les cabines de peinture, l'automatisation industrielle et les systèmes de soufflage.
Les raccords rapides hydrauliques sont conçus pour transporter de l'huile hydraulique ou d'autres fluides à très haute pression.
Conçus spécifiquement pour fonctionner avec de l'huile hydraulique dans des applications exigeantes, ils résistent en toute sécurité à des pressions de service très élevées. Fabriqués en acier au carbone ou en acier inoxydable, ils offrent une durabilité exceptionnelle face à l'usure et aux conditions les plus extrêmes.
De plus, elles intègrent des systèmes d'arrêt automatique qui minimisent les pertes d'huile lors du branchement et du débranchement, garantissant ainsi une excellente étanchéité. Leur conception robuste leur confère une grande résistance aux chocs, aux vibrations et à la poussière, ce qui en fait la solution idéale pour les machines industrielles, agricoles et de construction.
Ils sont couramment utilisés dans : les machines agricoles, les excavatrices, les chariots élévateurs, les plateformes de travail aériennes, les équipements forestiers, les presses hydrauliques et les engins de construction.
Comment choisir le bon bouchon à dégagement rapide ?
Avant de choisir une prise rapide, il est important de prendre en compte les éléments suivants :
- Type de fluide (air, huile, eau, etc.).
- Pression de service.
- Débit requis.
- Type de connexion (filetage BSP, NPT, métrique...).
- Matériau du corps.
- Compatibilité avec le système existant.
- Température de fonctionnement.
Chez Disumtec, nous proposons une vaste gamme de raccords rapides pour applications industrielles, pneumatiques et hydrauliques. Nous utilisons des produits de haute qualité pour garantir des connexions sûres, fiables et durables, adaptées aux besoins de chaque installation.
