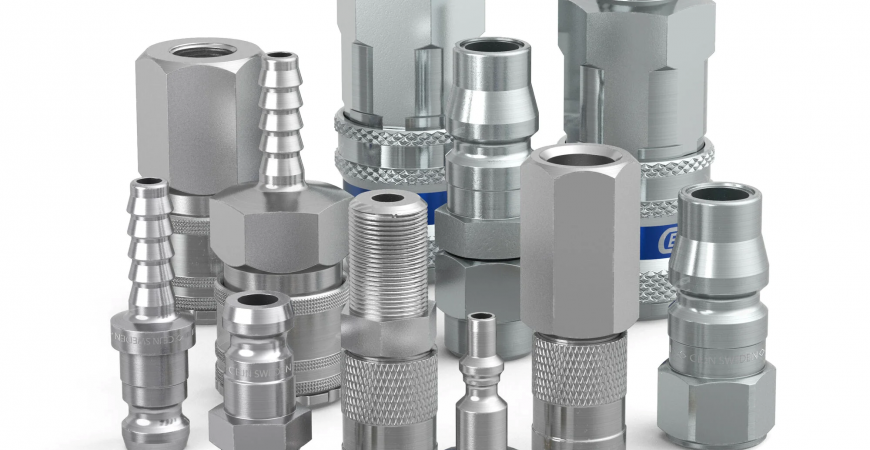

Schnellstecker: Was sie sind, Arten und Unterschiede

Schnellkupplungen sind in vielen Industrieanlagen unverzichtbare Bauteile. Sie ermöglichen das schnelle und sichere Verbinden und Trennen von Flüssigkeits- oder Druckluftkreisläufen ohne Werkzeug.

Durch seinen Einsatz werden die Wartungszeiten erheblich verkürzt, der Werkzeugwechsel erleichtert und die Sicherheit der Anlagen verbessert, wodurch es zu einem unverzichtbaren Element in Sektoren wie Industrie, Automobil, Landwirtschaft, Bauwesen oder Schwermaschinenbau wird.

Was ist ein Schnellstecker?

Ein Schnellstecker , auch Schnellkupplung oder Schnellverbinder genannt, ist ein System, das aus zwei Teilen besteht: einem männlichen Adapter und einem weiblichen Adapter.

Im Allgemeinen wird das männliche Teil in einer festen Position installiert, um ein schnelles und regelmäßiges Verbinden und Trennen mit anderen Rohren oder Schläuchen zu ermöglichen.

Das weibliche Teil enthält das sogenannte Absperrventil. Sobald das männliche Teil daran befestigt ist, öffnet sich das Ventil. Dadurch entsteht eine absolut dichte Verbindung, die auch hohen Drücken standhält.

Ihr Hauptvorteil besteht darin, dass sie Verbindungen innerhalb von Sekunden ermöglichen, ohne dass Schlüssel oder Werkzeuge benötigt werden.

Was sind die Vorteile eines Schnellanschlusses?

• Verkürzte Montage- und Demontagezeiten.
• Höhere Sicherheit bei Wartungsarbeiten.
• Geringeres Leckagerisiko.
• Einfacher Austausch von Werkzeugen oder Geräten.
• Große Auswahl an Größen, Materialien und Anschlüssen.
• Hohe Zuverlässigkeit auch bei anspruchsvollen industriellen Anwendungen.

Wie lassen sich Schnellstecker klassifizieren?

Obwohl es verschiedene Klassifizierungen gibt, sind pneumatische Schnellkupplungen und hydraulische Schnellkupplungen die gebräuchlichsten.

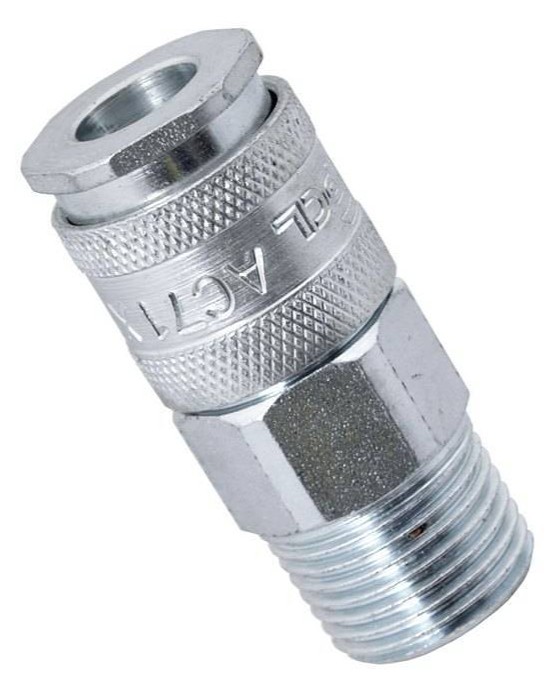

Pneumatische Schnellkupplungen

Pneumatische Schnellkupplungen sind für Druckluftanlagen konzipiert. Sie sind wahrscheinlich die bekanntesten und am weitesten verbreiteten Kupplungen in Werkstätten, Fabriken und Industrieanlagen.

Sie sind für den Betrieb mit Druckluft ausgelegt und arbeiten typischerweise in einem Druckbereich von 6 bis 16 bar. Dank ihres geringen Gewichts sind sie einfach zu handhaben und reduzieren die Ermüdung bei intensiver Nutzung. Darüber hinaus ermöglichen sie ein schnelles und sicheres Anschließen und Trennen ohne Werkzeug.

Um eine hohe mechanische Belastbarkeit und eine lange Lebensdauer zu gewährleisten, werden sie üblicherweise aus Werkstoffen wie Stahl, Messing oder Edelstahl gefertigt.

Wir finden sie in pneumatischen Werkzeugen, Kompressoren, Druckluftnetzen, Lackierkabinen, industrieller Automatisierung und Gebläsesystemen.

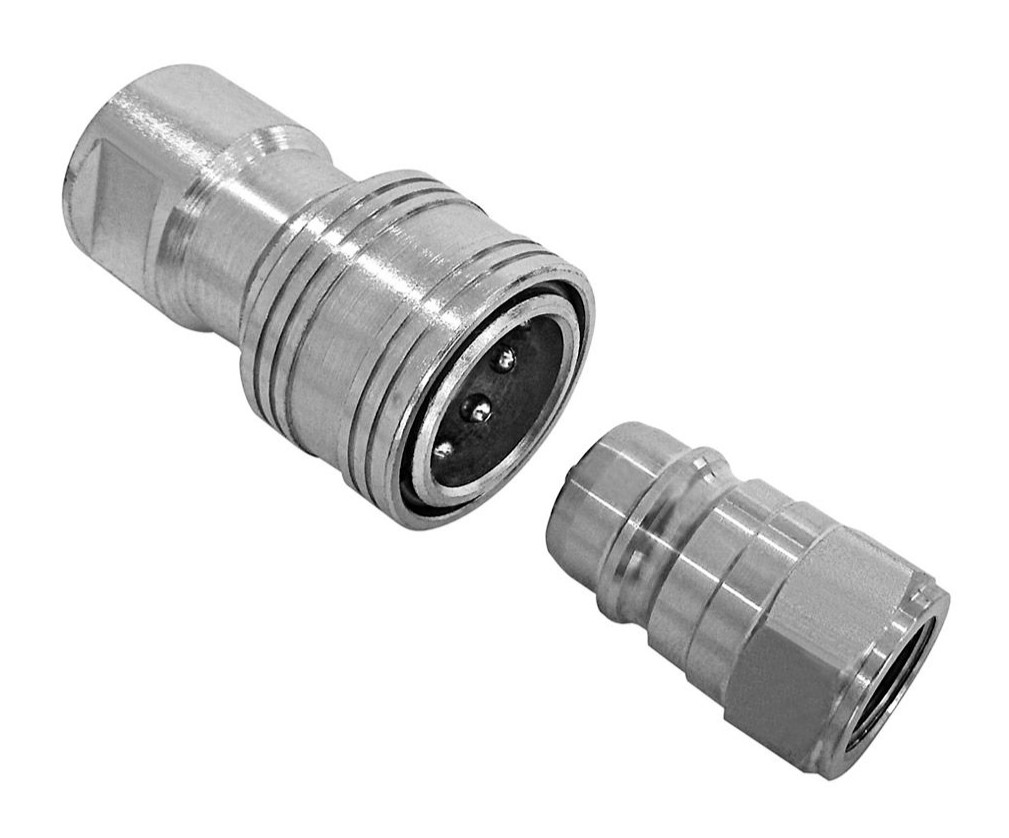

Hydraulische Schnellkupplungen

Hydraulische Schnellkupplungen sind für den Transport von Hydrauliköl oder anderen Flüssigkeiten unter sehr hohem Druck ausgelegt.

Sie sind speziell für den Einsatz mit Hydrauliköl in anspruchsvollen Anwendungen konzipiert und halten sehr hohen Betriebsdrücken sicher stand. Gefertigt aus Kohlenstoffstahl oder Edelstahl, bieten sie außergewöhnliche Langlebigkeit und Widerstandsfähigkeit gegenüber Verschleiß und extremsten Bedingungen.

Darüber hinaus verfügen sie über automatische Abschaltsysteme, die den Ölverlust beim Anschließen und Trennen minimieren und so eine hervorragende Abdichtung gewährleisten. Ihre robuste Bauweise bietet hohe Beständigkeit gegen Stöße, Vibrationen und Verschmutzungen und macht sie damit zur idealen Lösung für Industrie-, Landwirtschafts- und Baumaschinen.

Sie werden häufig eingesetzt in: Landmaschinen, Baggern, Gabelstaplern, Hubarbeitsbühnen, Forstmaschinen, Hydraulikpressen und Baumaschinen.

Wie wählt man den richtigen Schnellverschlussstecker aus?

Vor der Auswahl einer Schnellsteckdose sollten folgende Punkte beachtet werden:

• Art des Fluids (Luft, Öl, Wasser usw.).
• Arbeitsdruck.
• Erforderliche Durchflussrate.
• Anschlusstyp (BSP-Gewinde, NPT, metrisch...).
• Körpermaterial.
• Kompatibilität mit dem bestehenden System.
• Betriebstemperatur.

Bei Disumtec bieten wir ein breites Sortiment an Schnellkupplungen für industrielle Anwendungen, sowohl pneumatisch als auch hydraulisch. Wir verwenden ausschließlich hochwertige Produkte, um sichere, zuverlässige und langlebige Verbindungen zu gewährleisten, die auf die jeweiligen Installationsanforderungen zugeschnitten sind.
