Guide complet des raccords pneumatiques

Dans tout système pneumatique, les raccords jouent un rôle essentiel. Ce sont les composants qui assurent l'assemblage des tuyaux, des flexibles et des équipements afin de garantir un flux d'air sûr, efficace et sans fuite. Choisir le bon raccord améliore non seulement les performances du système, mais réduit également les pannes, les temps de maintenance et les pertes de pression.

Cet article passe en revue les principaux types de raccords pneumatiques, leurs avantages et leurs applications les plus courantes dans l'industrie.

Qu'est-ce qu'un raccord pneumatique ?

Un raccord pneumatique est un accessoire de connexion utilisé dans les systèmes d'air comprimé et de vide. Sa fonction principale est de relier différents éléments du circuit pneumatique.

Types de raccords pneumatiques les plus couramment utilisés

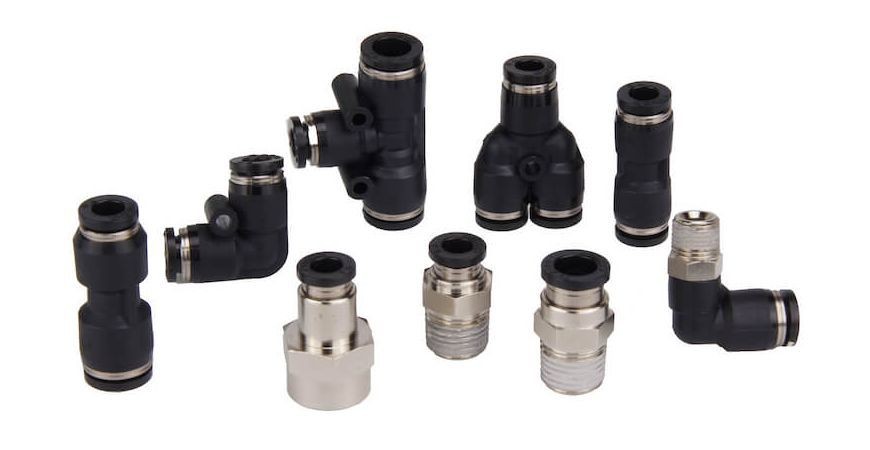

1. Raccords pneumatiques instantanés :

Les raccords instantanés sont probablement les plus utilisés dans l'automatisation industrielle. Également appelés raccords à insertion rapide, ils permettent de connecter et de déconnecter des tubes sans outil, simplement en insérant le tube dans le corps du raccord.

Les raccords instantanés sont réputés pour leur connexion rapide, sûre et efficace. Leurs principaux avantages sont l'installation sans outil, le montage rapide, la réutilisabilité et une excellente étanchéité.

Grâce à leur polyvalence et à leur facilité d'utilisation, les raccords instantanés sont largement utilisés dans l'automatisation industrielle, la robotique, les lignes de production, les équipements CNC et les systèmes pneumatiques compacts.

2. Raccordements sanitaires métriques :

Les raccords sanitaires métriques sont la meilleure option dans les secteurs où l'hygiène et la résistance à la corrosion sont des exigences.

Ses principaux avantages comprennent une résistance chimique élevée, une excellente résistance à la corrosion et une compatibilité avec les procédés de nettoyage CIP.

Ces composants sont conçus pour les installations où la propreté et la fiabilité sont essentielles. Ils sont couramment utilisés dans des secteurs tels que l'industrie agroalimentaire, l'industrie pharmaceutique, les équipements médicaux, les laboratoires et les systèmes de traitement des liquides.

3. Raccords pneumatiques semi-rapides :

Les raccords semi-rapides allient facilité d'assemblage et résistance mécanique accrue. Ils sont idéaux pour les installations nécessitant un démontage occasionnel, tout en offrant une protection supplémentaire contre les vibrations et les mouvements.

Ils se distinguent par leur facilité d'assemblage, permettant une connexion sûre et efficace dans les systèmes pneumatiques sans nécessiter d'outils complexes. Leur conception leur confère une grande robustesse mécanique, garantissant des performances fiables même dans des conditions de travail exigeantes.

Grâce à leur excellente stabilité en milieu industriel, ces raccords conviennent aux applications à moyenne et haute pression. On les retrouve fréquemment dans les machines industrielles, les systèmes vibrants, les installations pneumatiques mobiles et les équipements de maintenance.

4. Raccords à écrou biconique en laiton :

Les raccords à écrou biconique constituent une solution classique et extrêmement fiable pour les assemblages métalliques. Ils utilisent un système de compression avec une bague biconique qui garantit un joint robuste et résistant aux hautes pressions.

Leur conception, basée sur un système de compression biconique, garantit une excellente étanchéité, réduisant ainsi les risques de fuites même dans des conditions de travail exigeantes. Fabriqués en laiton, ils se distinguent par leur grande résistance mécanique et leur durabilité, ce qui en fait une solution robuste pour les installations permanentes.

Ces raccords sont couramment utilisés dans les circuits hydrauliques légers, les systèmes d'air comprimé et les installations industrielles où une connexion stable et durable est requise.

Les raccords pneumatiques sont des composants essentiels de tout système d'air comprimé. Choisir le bon modèle améliore l'efficacité, réduit la maintenance et renforce la sécurité du système.

Les raccords instantanés se distinguent par leur rapidité et leur facilité d'utilisation, les raccords sanitaires par leur hygiène et leur résistance chimique, les raccords semi-rapides par leur robustesse et les raccords à écrou biconique par leur fiabilité mécanique.
