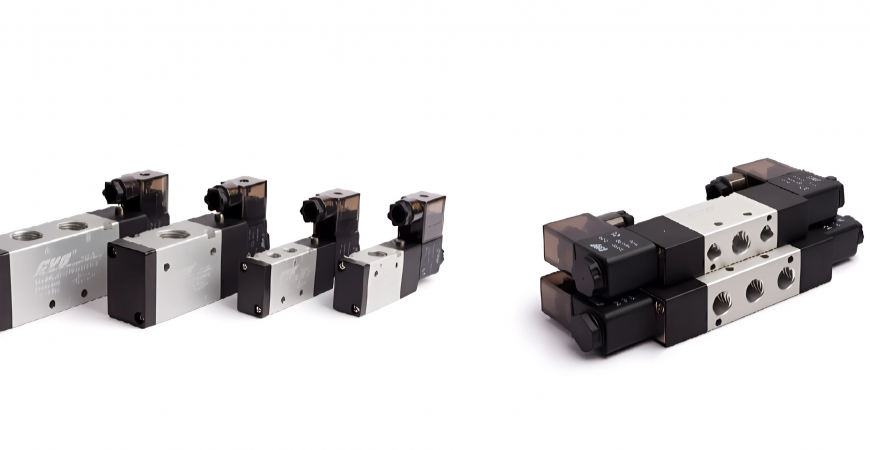

Distributeurs pneumatiques : essentiels à l’automatisation industrielle
Connaissez-vous quelque chose au sujet du distributeur pneumatique ?
Les distributeurs pneumatiques sont des composants essentiels des systèmes d'automatisation industrielle, jouant un rôle crucial dans le contrôle du flux d'air comprimé. Leur fonction principale est d'acheminer l'air vers les actionneurs pneumatiques, tels que les vérins et les moteurs, permettant ainsi des mouvements précis et efficaces.
Un distributeur pneumatique est essentiellement une vanne qui contrôle le débit d'air comprimé à travers ses différents canaux. Il peut être actionné de diverses manières : par des solénoïdes électriques, par air comprimé ou manuellement.
Notre variété de configurations
Chez Disumtec, nous classons les distributeurs pneumatiques de deux manières. D'une part, ils peuvent être regroupés selon le nombre de canaux et de positions qu'ils possèdent :
Vannes 2/2 : vannes à deux voies et deux positions (ouvert/fermé). Elles servent à contrôler le débit d’air.
Distributeurs 3/2 : Distributeurs trois voies à deux positions. Ils permettent la commande de vérins simple effet.
Distributeurs 5/2 : Distributeurs à cinq voies et deux positions. Ils servent à commander les vérins à double effet.
Vannes 5/3 : Vannes à cinq voies et trois positions. Elles offrent un meilleur contrôle dans les applications nécessitant des positions intermédiaires.
En revanche, on peut les différencier par le type d' entraînement , qui dépendra de l'application et du système de commande utilisé.
Fonctionnement manuel
Ce type de régulateur permet un contrôle direct et simple du débit d'air comprimé. Son fonctionnement repose sur un mécanisme mécanique qui, actionné manuellement sans signal électrique ni pneumatique, modifie la position d'une vanne interne, autorisant ou bloquant le passage de l'air. Cette action s'effectue à l'aide de leviers, de boutons-poussoirs, de pédales ou de sélecteurs.
Les utilisations les plus courantes concernent l'automatisation industrielle, les machines mobiles ou les systèmes de sécurité.
Entraînement mécanique
Il dirige le flux d'air comprimé au sein d'un système pneumatique et est alimenté par air comprimé. Contrairement à d'autres modèles, il utilise la pression de l'air pour modifier son état et diriger le flux, permettant ainsi une commande à distance et automatisée de ce dernier.
Ils sont largement utilisés dans les environnements explosifs, car ils ne génèrent pas d'étincelles.
Entraînement électrique
Il s'agit d'un composant essentiel des systèmes pneumatiques automatisés. C'est une vanne qui contrôle le débit d'air comprimé à l'aide de signaux électriques, permettant ainsi l'automatisation des processus industriels.
Ils sont utilisés dans une grande variété d'applications industrielles, telles que les chaînes de montage automatisées, la robotique, les machines d'emballage et les systèmes de contrôle des processus.
Entraînement pneumatique
La vanne est actionnée par air comprimé. Autrement dit, au lieu d'utiliser des électrovannes ou des leviers manuels, on utilise de l'air comprimé pour modifier la position de l'obturateur à l'intérieur de la vanne. Ce type d'actionnement permet de générer une force importante pour déplacer l'obturateur, autorisant ainsi la gestion de débits d'air élevés.
On les trouve dans les installations d'automatisation industrielle, les systèmes de contrôle complexes ou les environnements dangereux où il existe un risque d'explosion.
