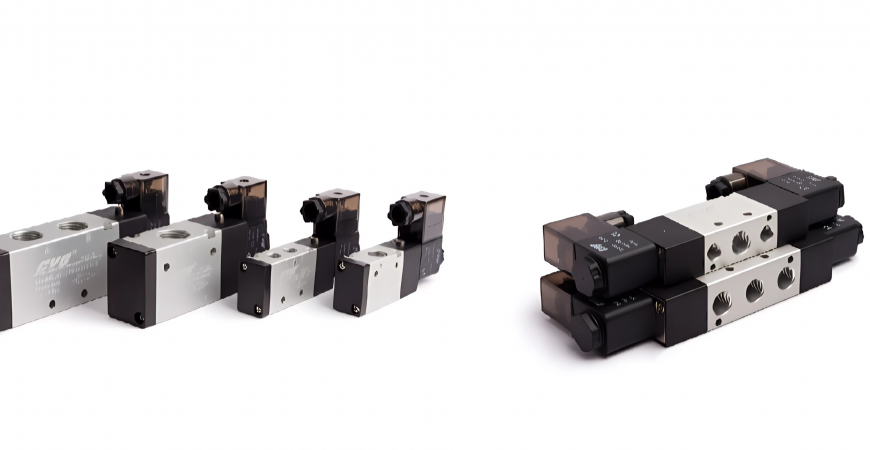

Pneumatikverteiler: Unverzichtbar für die industrielle Automatisierung

Wissen Sie etwas über pneumatische Verteiler?

Pneumatikverteiler sind grundlegende Komponenten in industriellen Automatisierungssystemen und spielen eine entscheidende Rolle bei der Steuerung des Druckluftstroms. Ihre Hauptfunktion besteht darin, Luft zu pneumatischen Aktuatoren wie Zylindern und Motoren zu leiten und so präzise und effiziente Bewegungen zu ermöglichen.

Ein pneumatischer Verteiler ist im Wesentlichen ein Ventil, das den Durchfluss von Druckluft durch seine verschiedenen Kanäle steuert. Er wird auf verschiedene Weise betätigt, unter anderem durch elektrische Magnetventile, Druckluft oder manuell.

Unsere vielfältigen Konfigurationsmöglichkeiten

Bei Disumtec können wir pneumatische Verteiler auf zwei Arten klassifizieren. Zum einen können sie nach der Anzahl ihrer Kanäle und Positionen gruppiert werden:

2/2-Wege-Ventile: Zweiwegeventile mit zwei Positionen (offen/geschlossen). Sie dienen zur Steuerung des Luftstroms.
3/2-Wege-Ventile: Dreiwege-Zweipositionsventile. Sie ermöglichen die Steuerung von einfachwirkenden Zylindern.
5/2-Wege-Ventile: Fünfwege-Zweipositionsventile. Sie werden zur Steuerung von doppeltwirkenden Zylindern verwendet.
5/3-Wege-Ventile : Fünfwege-Drei-Positionen-Ventile. Sie bieten eine bessere Steuerung in Anwendungen, die Zwischenpositionen erfordern.

Andererseits können wir sie anhand der Antriebsart unterscheiden, die von der Anwendung und dem verwendeten Steuerungssystem abhängt.

Manuelle Bedienung

Diese Bauart ermöglicht die direkte und einfache Steuerung des Druckluftstroms. Ihre Funktionsweise basiert auf einem mechanischen Mechanismus, der bei manueller Betätigung – ohne elektrische oder pneumatische Signale – die Position eines internen Ventils verändert und so den Luftdurchtritt ermöglicht oder unterbricht. Dies geschieht mittels Hebeln, Druckknöpfen, Pedalen oder Wahlschaltern.

Die häufigsten Anwendungsgebiete sind die industrielle Automatisierung, mobile Maschinen oder Sicherheitssysteme.

Mechanischer Antrieb

Es steuert den Druckluftstrom in einem pneumatischen System und wird durch Druckluft angetrieben. Im Gegensatz zu anderen Modellen nutzt es den Luftdruck, um seinen Zustand zu verändern und den Luftstrom zu lenken, was eine ferngesteuerte und automatisierte Regelung des Luftstroms ermöglicht.

Sie werden häufig in explosionsgefährdeten Bereichen eingesetzt, da sie keine Funken erzeugen.

Elektrischer Antrieb

Es handelt sich um ein unverzichtbares Bauteil in automatisierten pneumatischen Systemen. Das Ventil steuert den Druckluftstrom mittels elektrischer Signale und ermöglicht so die Automatisierung industrieller Prozesse.

Sie werden in einer Vielzahl industrieller Anwendungen eingesetzt, beispielsweise in automatisierten Montagelinien, Robotern, Verpackungsmaschinen und Prozessleitsystemen.

Pneumatischer Antrieb

Das Ventil wird mit Druckluft betätigt. Anstelle von elektrischen Magnetventilen oder manuellen Hebeln wird also Druckluft verwendet, um die Position des Verschlussventils im Ventil zu verändern. Diese Betätigungsart ermöglicht die Übertragung einer hohen Kraft zur Bewegung des Verschlussventils und somit die Steuerung großer Luftmengen.

Sie kommen in industriellen Automatisierungsanlagen, komplexen Steuerungssystemen oder in explosionsgefährdeten Bereichen vor.
