DOPPELWIRKENDER ZYLINDER ISO-15552
DOPPELWIRKENDER ZYLINDER ISO-15552
DOPPELWIRKENDER ZYLINDER ISO-15552
DOPPELWIRKENDER ZYLINDER ISO-15552

DOPPELWIRKENDER ZYLINDER ISO-15552

Der doppeltwirkende Zylinder nach ISO 15552 wandelt pneumatische Energie (Druckluft) in lineare mechanische Bewegung um. Er findet häufig Anwendung in der industriellen Automatisierung, im Maschinenbau, in der Robotik und in Medizingeräten.

Technische Spezifikationen:

  • Entspricht ISO-6431, ISO-15552, VDMA-254
  • Kundenspezifische Fertigung
  • Doppeltwirkender Zylinder mit magnetischer Detektion.
  • Einstellbare Dämpfung.
  • Die Sensoren sind in das Profil des Hemdes integriert (es wird keine Stütze benötigt).
  • Polyurethan-Dichtungen, die einen reibungsarmen Betrieb und eine lange Lebensdauer gewährleisten.
  • Zylinderkopf und Zylinderköpfe aus Aluminium.
  • Schaft aus verchromtem Stahl.
  • Betriebsdruck 10 bar.
  • Zulässige Temperatur -20ºC / 70ºC.

Schau dir andere Konfigurationen oder Rennen an.

43,23 € (Steuern inklusive)
35,72 € (o. MwSt.)
BOHRUNG x HUB
  • Ø32-25
  • Ø32-50
  • Ø32-80
  • Ø32-100
  • Ø32-125
  • Ø32-160
  • Ø32-200
  • Ø32-250
  • Ø32-300
  • Ø32-320
  • Ø32-400
  • Ø32-500
  • Ø32-600
  • Ø32-700
  • Ø32-800
  • Ø32-900
  • Ø32-1000
  • Ø40-15
  • Ø40-25
  • Ø40-50
  • Ø40-80
  • Ø40-100
  • Ø40-125
  • Ø40-160
  • Ø40-200
  • Ø40-250
  • Ø40-300
  • Ø40-320
  • Ø40-400
  • Ø40-500
  • Ø40-600
  • Ø40-700
  • Ø40-800
  • Ø40-900
  • Ø40-1000
  • Ø50-25
  • Ø50-50
  • Ø50-80
  • Ø50-100
  • Ø50-125
  • Ø50-160
  • Ø50-200
  • Ø50-250
  • Ø50-300
  • Ø50-320
  • Ø50-400
  • Ø50-500
  • Ø50-600
  • Ø50-700
  • Ø50-800
  • Ø50-900
  • Ø50-1000
  • Ø63-25
  • Ø63-50
  • Ø63-80
  • Ø63-100
  • Ø63-125
  • Ø63-160
  • Ø63-200
  • Ø63-250
  • Ø63-300
  • Ø63-320
  • Ø63-400
  • Ø63-500
  • Ø63-600
  • Ø63-700
  • Ø63-800
  • Ø63-900
  • Ø63-1000
  • Ø80-25
  • Ø80-50
  • Ø80-80
  • Ø80-100
  • Ø80-125
  • Ø80-160
  • Ø80-200
  • Ø80-250
  • Ø80-300
  • Ø80-320
  • Ø80-400
  • Ø80-500
  • Ø80-600
  • Ø80-700
  • Ø80-800
  • Ø80-900
  • Ø80-1000
  • Ø100-25
  • Ø100-50
  • Ø100-80
  • Ø100-100
  • Ø100-125
  • Ø100-160
  • Ø100-200
  • Ø100-250
  • Ø100-300
  • Ø100-320
  • Ø100-400
  • Ø100-500
  • Ø100-600
  • Ø100-700
  • Ø100-800
  • Ø100-900
  • Ø100-1000
  • Ø125-25
  • Ø125-50
  • Ø125-80
  • Ø125-100
  • Ø125-125
  • Ø125-160
  • Ø125-200
  • Ø125-250
  • Ø125-320
  • Ø125-400
  • Ø125-500
  • Ø125-600
  • Ø125-700
  • Ø125-800
  • Ø125-900
  • Ø125-1000
Referenz:
50020077
Beschreibung

Doppeltwirkender Zylinder ISO-15552

Der doppeltwirkende Pneumatikzylinder nach ISO 15552 ist ein Linearantrieb, der Druckluftenergie in eine mechanische Hin- und Herbewegung umwandelt und dabei in beide Richtungen seines Hubs (vorwärts und rückwärts) Kraft ausübt. Die Fertigung gemäß ISO 15552 gewährleistet die Austauschbarkeit der Abmessungen und Montagemöglichkeiten zwischen verschiedenen Herstellern.

Anwendungen

  • Industrieautomation.
  • Montagemaschinen.
  • Transportsysteme.
  • Pneumatische Pressen.
  • Jeder Prozess, der präzise und sich wiederholende lineare Bewegungen erfordert.

+ (Karriere)

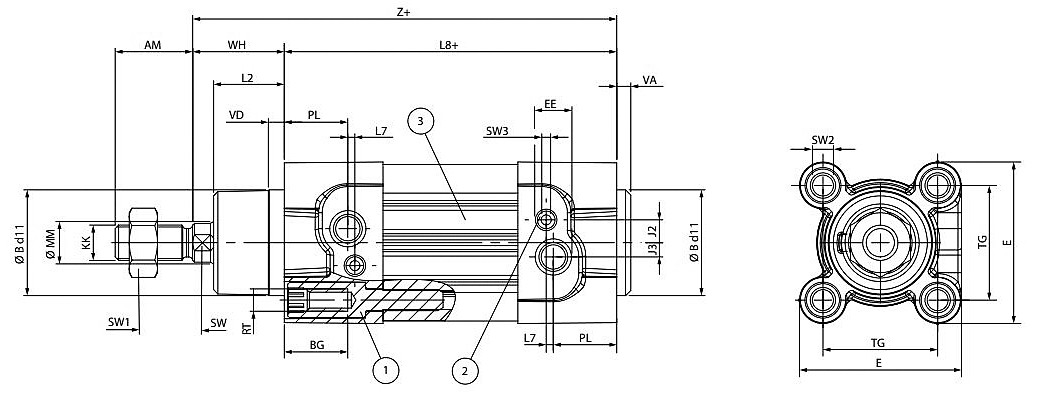

ENTWEDER ØBd11 DU GEHT L2 WH ØMM SW KK BIN SW1 Z L8 BG RT SW2 UND TG EE PL J3 J2 L7 SW3
32 30 10 4 20 26 12 20 M10x1,25 22 17 120 94 18 M6 6 46 32,5 G1/8 18 4 6,5 2 2,5
40 35 10,5 4 22 30 16 13 M12x1,25 24 19 135 105 18 M6 6 54 38 G1/4 17,5 3,5 8 5.8 2,5
50 40 11,5 4 28 37 20 17 M16x1,5 32 22 143 106 20 M8 8 64 46,5 G1/4 20,5 7 10 2 4
63 45 15 4 29 37 20 17 M16x1,5 32 22 158 121 20 M8 8 74 56,5 G3/8 22 11 8,5 4 4
80 45 17,5 4 35 46 25 22 M20x1,5 40 30 174 128 19 M10 6 94 72 G3/8 22 11 8,5 4 4
100 55 19.2 4 38 51,5 25 22 M20x1,5 40 30 189,5 138 19 M10 6 111 89 G1/2 26 9 12,5 5 4
125 60 20 6 50 65 32 27 M27x2 54 41 228 160 21 M12 8 135 110 G1/2 30 9 12,5 2,5 4
