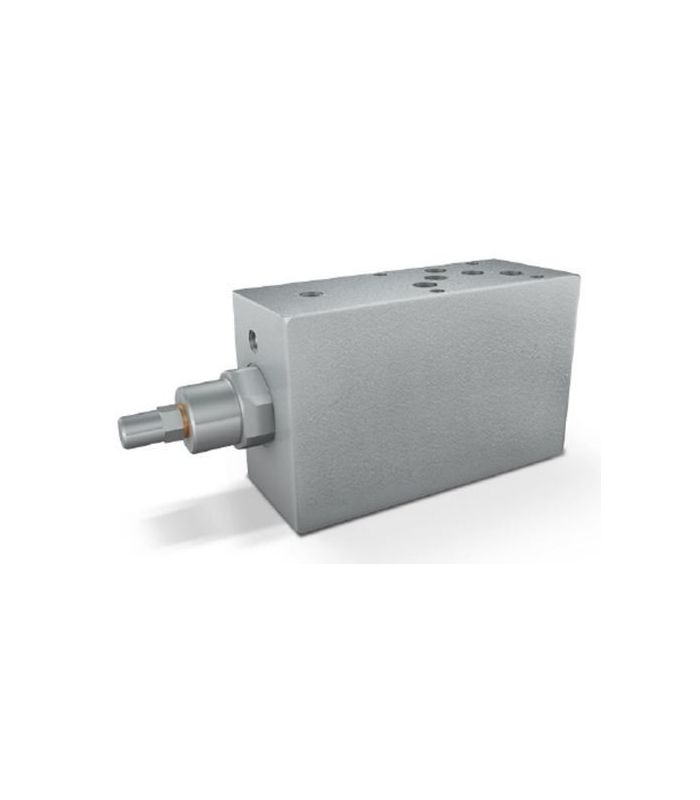

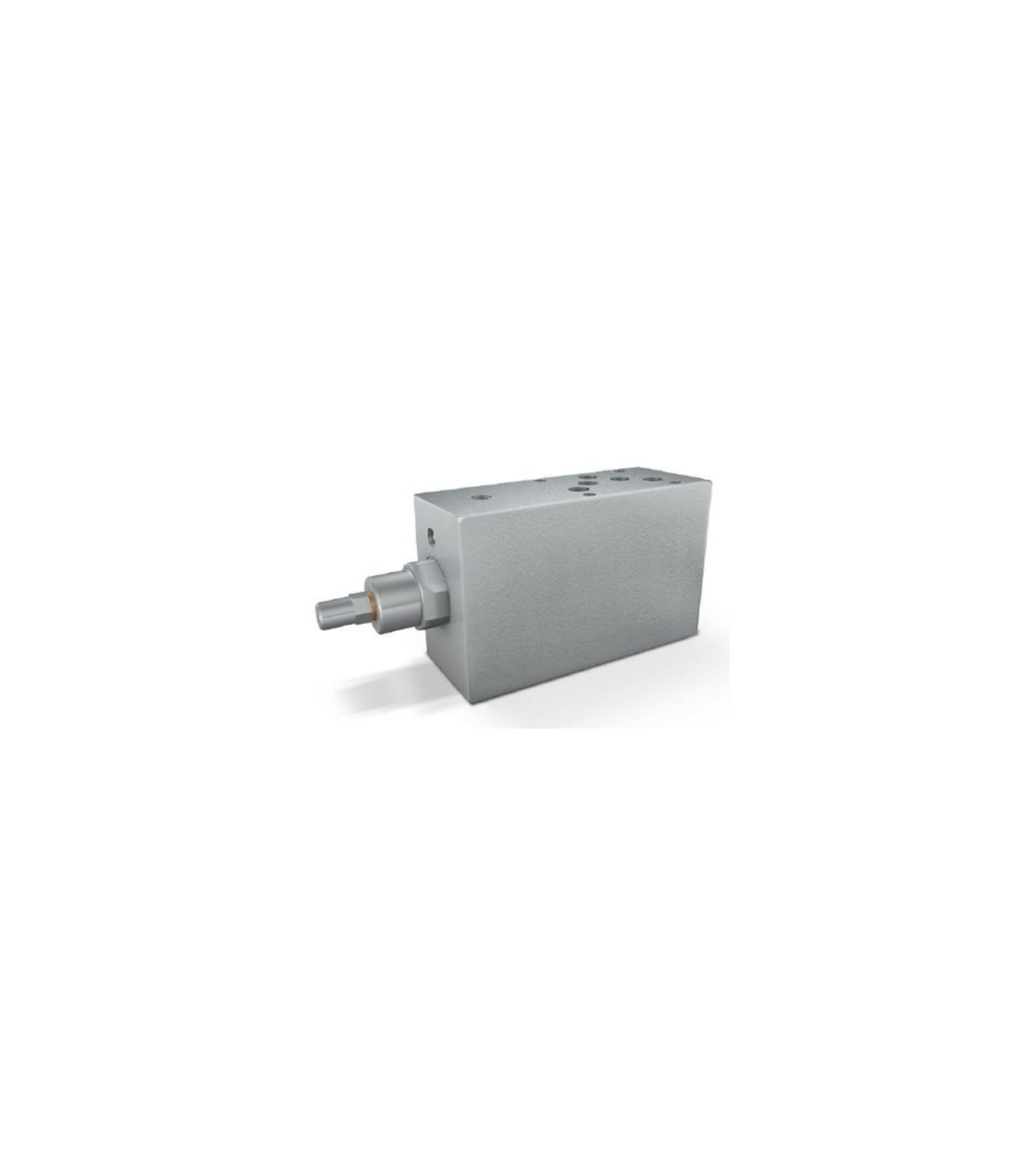

VANNE DE SURCENTRAGE SIMPLE (ÉQUILIBRE) NG-10

Une seule vanne de surcentrage NG-10 est utilisée pour contrôler le mouvement et verrouiller l'actionneur dans les deux sens, exécutant les fonctions suivantes :

• Descente contrôlée de la charge qui n'est pas entraînée par son poids, puisque la vanne ne permet aucune cavitation de l'actionneur.
• Limitation de la pression maximale en cas de chocs dus à la charge, de surcharges ou de manœuvres brusques (contrôle de charge avec distributeur à centre ouvert).
• Ces vannes bloquent la sortie d'huile de l'actionneur jusqu'à ce qu'une pression pilote soit atteinte dans la conduite d'admission, inversement proportionnelle à la charge que l'actionneur doit supporter. Cela empêche la charge de s'échapper, et la vitesse de descente de la charge correspond au débit contrôlé par le distributeur.
• En cas de pression pilote nulle, la pression nécessaire à l'ouverture de la valve correspond à son réglage, fonctionnant comme une valve de freinage.

Fiche technique :

• Débit 80 l/min.
• Pression 350 bar.
• Rapport de pilotage 4,25:1
