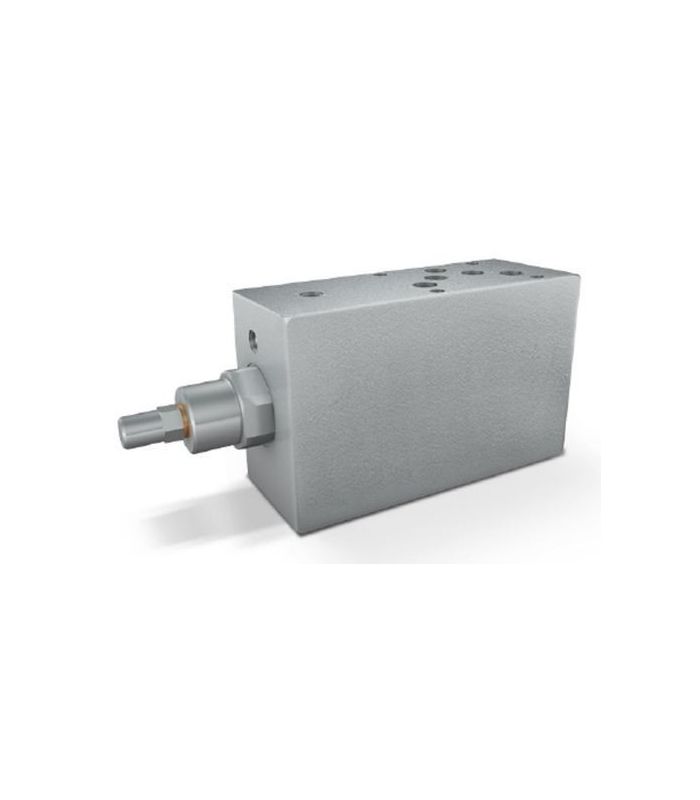

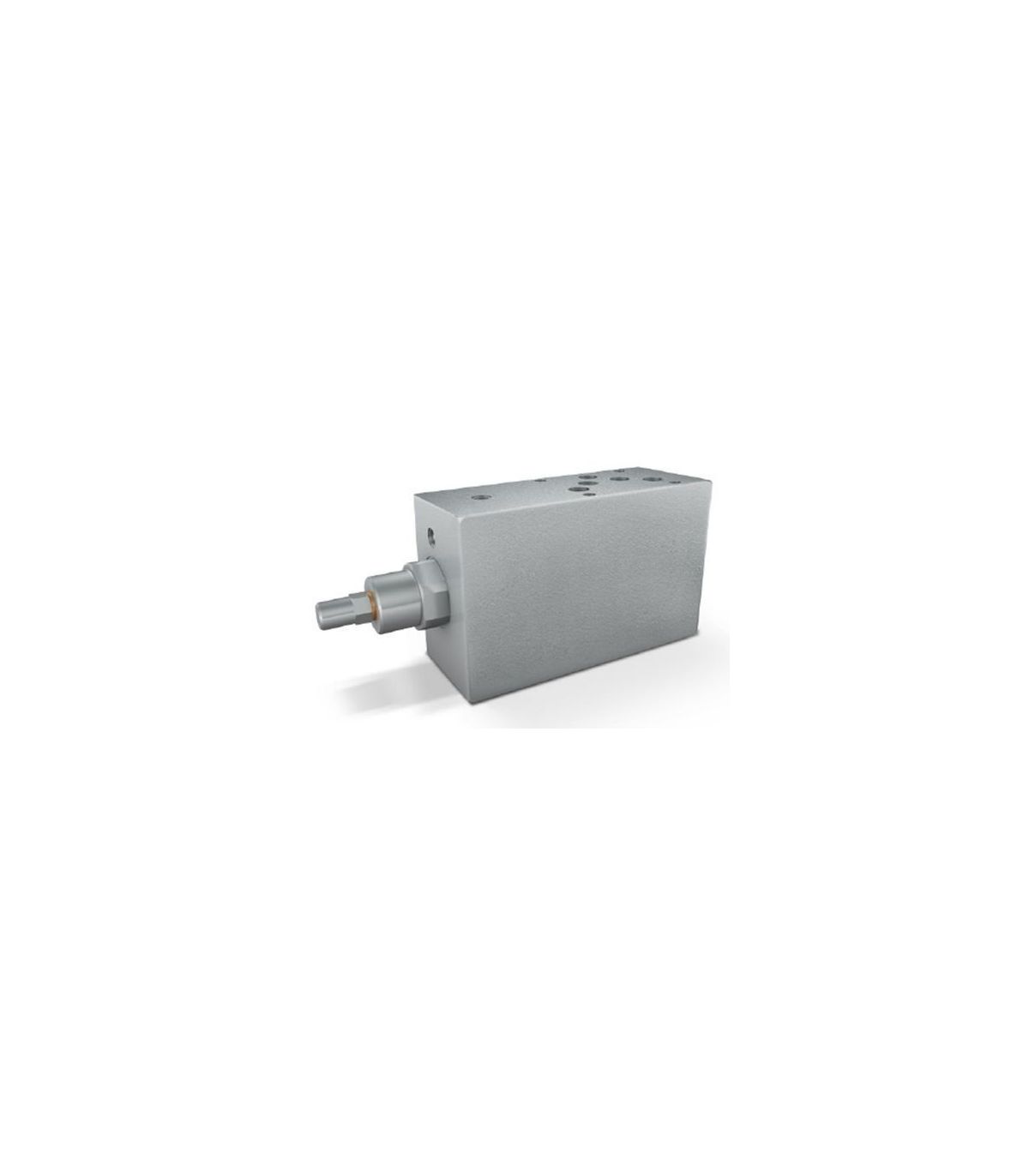

EINZELNES OVERCENTER-VENTIL (AUSGLEICHSVENTIL) NG-10

Ein einzelnes Überzentrierventil NG-10 wird verwendet, um die Bewegung zu steuern und den Antrieb in beide Richtungen zu sperren. Es erfüllt die folgenden Funktionen:

• Kontrolliertes Absenken der Last, die nicht durch ihr Gewicht gezogen wird, da das Ventil keine Kavitation des Antriebs zulässt.
• Begrenzung des Maximaldrucks bei Belastungsstößen, Überlastungen oder plötzlichen Manövern (Lastregelung mit Open-Center-Verteiler).
• Diese Ventile blockieren den Ölauslass des Stellantriebs, bis in der Zuleitung ein Steuerdruck erreicht ist, der umgekehrt proportional zur Last ist, die der Stellantrieb tragen muss. Dadurch wird ein Durchdrehen der Last verhindert und die Absenkgeschwindigkeit der Last entspricht der vom Verteiler gesteuerten Durchflussrate.
• Bei Null-Steuerdruck entspricht der zum Öffnen des Ventils erforderliche Druck seiner Einstellung und funktioniert als Bremsventil.

Technisches Datenblatt:

• Durchflussmenge 80 l/min.
• Druck 350 bar.
• Steuerverhältnis 4,25:1
