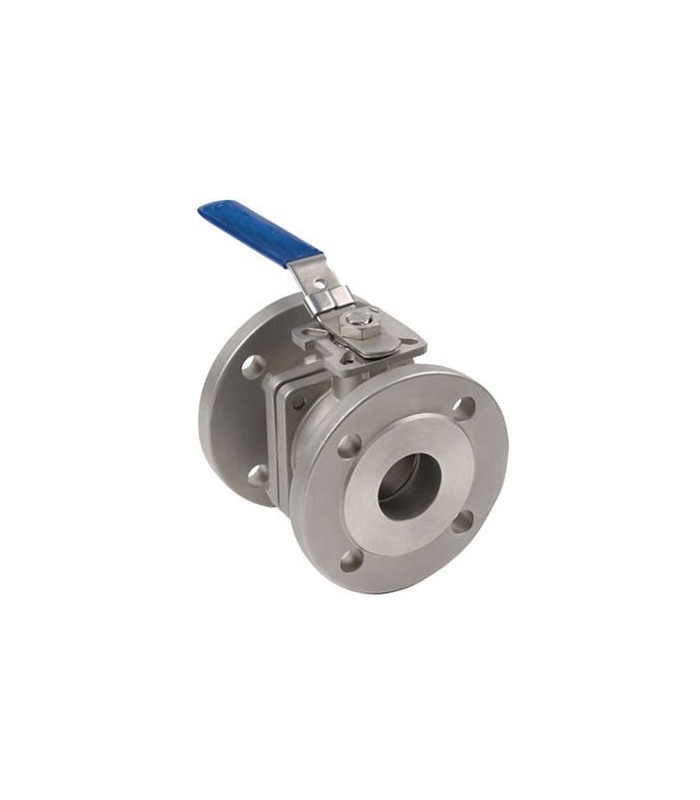

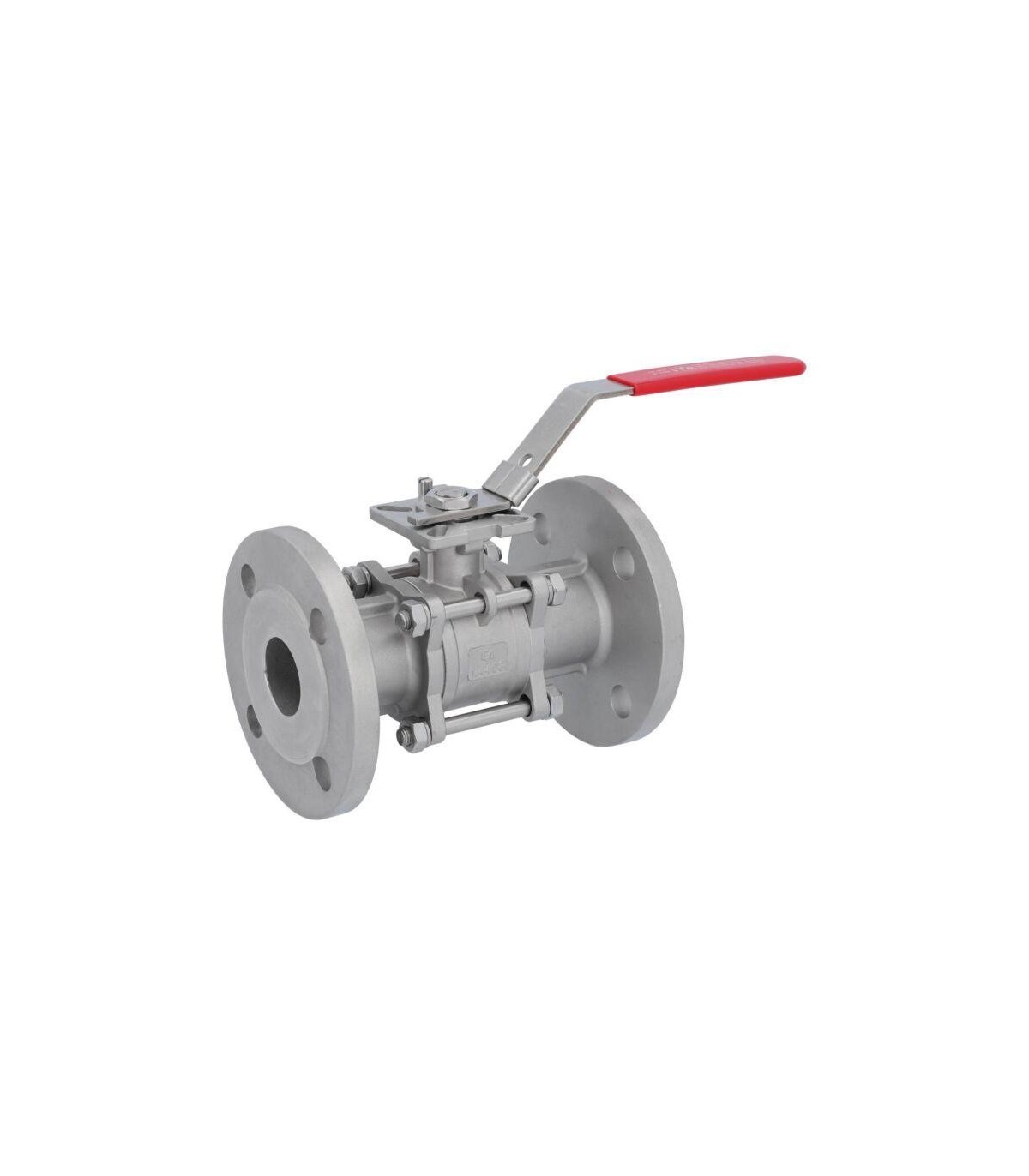

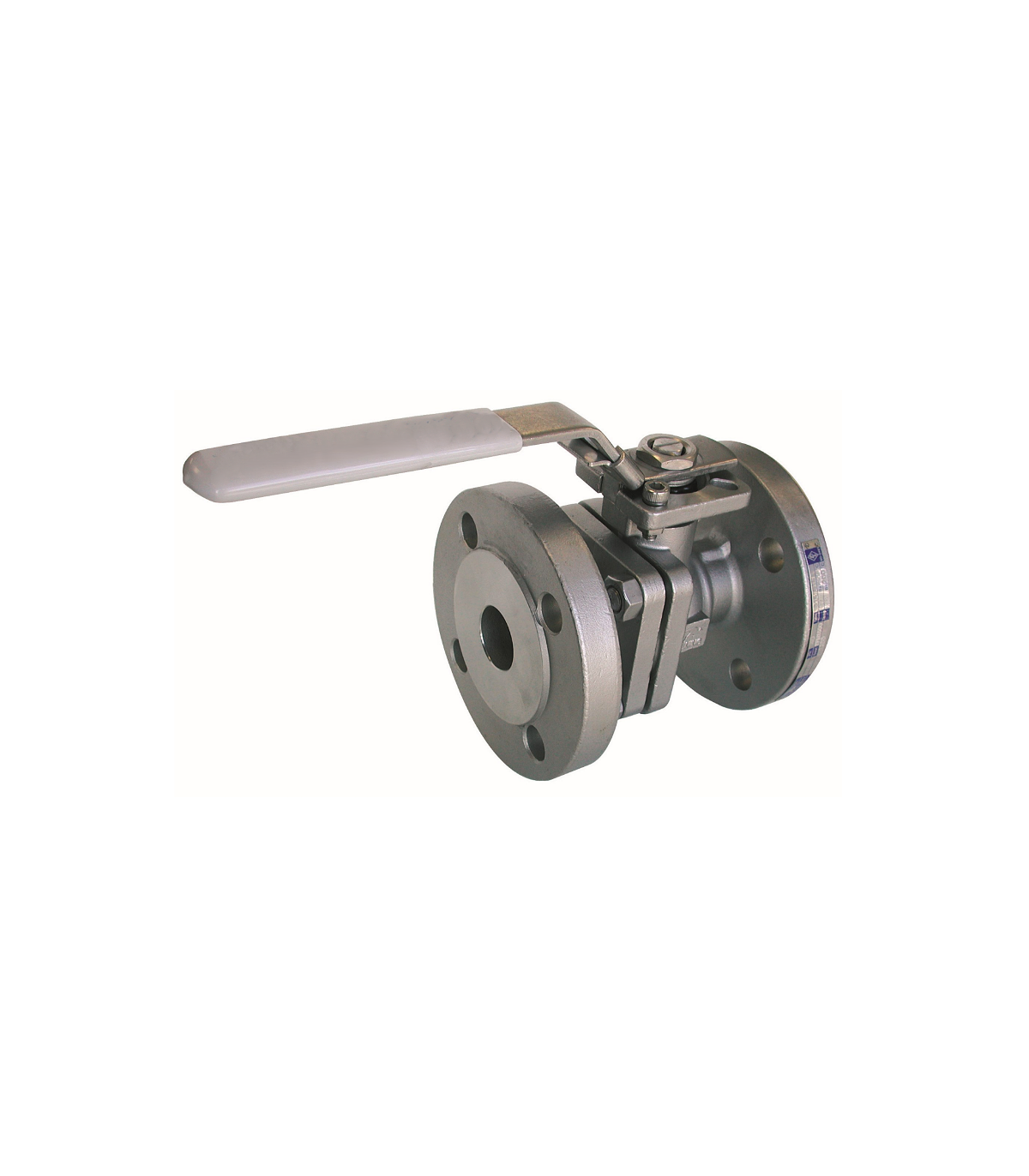

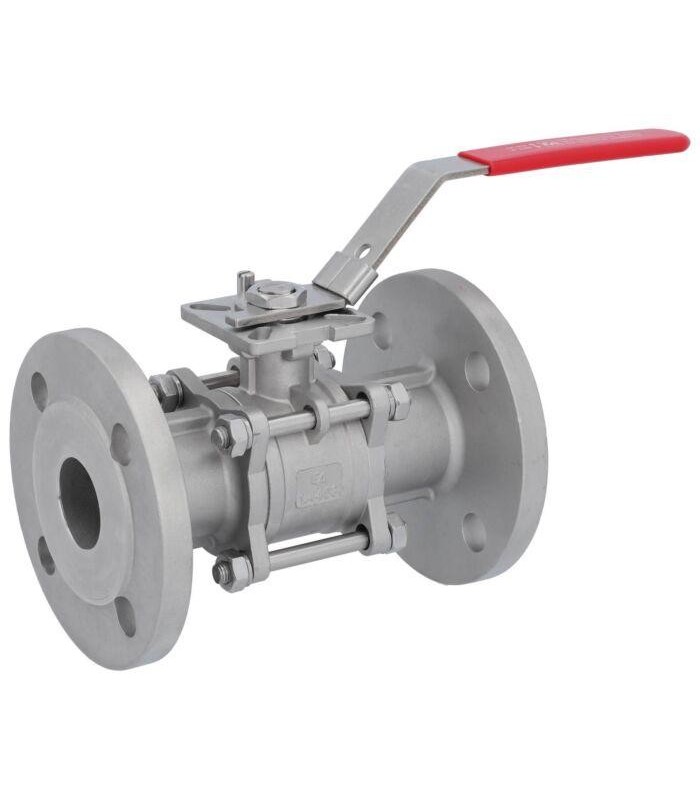

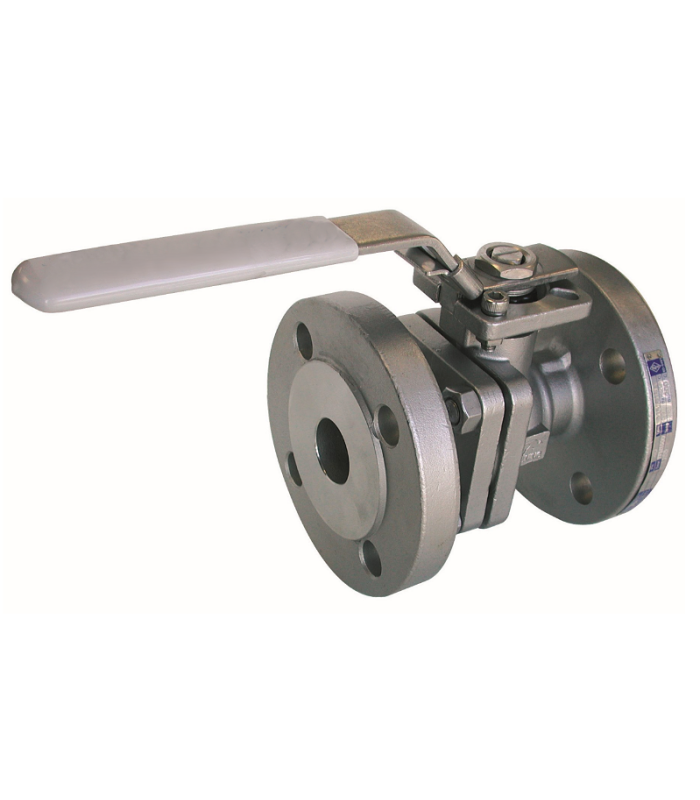

BRIDE DE VANNE À BILLE EN ACIER INOXYDABLE DIN-3202 PN40

La vanne à boisseau sphérique à brides en acier inoxydable DIN-3202 PN40 est conçue pour l'arrêt et l'isolation des fluides dans les installations industrielles. Son mécanisme à boisseau sphérique perforé permet une ouverture ou une fermeture du flux par un quart de tour (90°), garantissant une manœuvre rapide et une étanchéité parfaite.

Applications : Industrie chimique, traitement de l'eau, agroalimentaire et procédés industriels

Spécifications techniques :

  • DN15 à DN200.
  • Raccord à brides GN40/16.
  • Empattement DIN 3202
  • Pression nominale 40/16 bar
  • Température -29 / +204ºC
  • Possibilité d'entraînement pneumatique ou électrique.
Lire la suiteShow less
83,24 € (tax incl.)
68,80 € (HT)
TAILLE
  • 1/2"
  • 3/4"
  • 1"
  • 1-1/4"
  • 1-1/2"
  • 2"
  • 2-1/2"
  • 3"
  • 4"
  • 5"
  • 6"
  • 8"
Référence:
25200077
Description

Vanne à bille à brides en acier inoxydable DIN-3202 PN40

La vanne à boisseau sphérique à brides en acier inoxydable DIN-3202 PN40 est conçue pour l'arrêt et l'isolation des fluides dans les installations industrielles. Son système de fermeture à bille perforée permet une ouverture et une fermeture rapides par un quart de tour (90°).

Fabriqué en acier inoxydable, il offre une bonne résistance à la corrosion et convient à diverses applications industrielles.

Principaux avantages

  • Résistance à la corrosion : convient à de nombreux environnements industriels.
  • Fermeture rapide : manœuvre d'ouverture et de fermeture par un virage à 90°.
  • Raccord à brides : facilite le montage et le démontage sur les tuyaux.

Applications

  • Industrie chimique.
  • Traitement et distribution de l'eau.
  • Industrie alimentaire et procédés industriels.

Fiche technique d'une vanne à bille à brides en acier inoxydable DIN-3202 PN40 :

Référence Étendue DN Ød L L* OU ØD ØC F T N Oh G H H1 M A1 A2 B1 B2 W ISO 5211
25200077 1/2" 15 15 115 130 45 95 65 2 16 4 14 9 48 78 9 6 6 42 36 145 F03-F04
25200078 3/4" 20 20 12 150 58 105 75 2 18 4 14 9 53 84 9 6 6 42 36 145 F03-F04
25200079 1" 25 25 125 160 68 115 85 2 18 4 14 11 58,5 89,5 11 6 7 50 42 175 F04-F05
25200080 1-1/4" 32 32 130 180 78 140 100 2 18 4 18 11 71 101 11 6 7 50 42 175 F04-F05
25200081 1-1/2" 40 38 140 200 88 150 110 3 18 4 18 14 76 107 14 7 9 70 50 190 F05-F07
25200082 2" 50 50 150 230 102 165 125 3 20 4 18 14 85 116 14 7 9 70 50 190 F05-F07
25200083 2-1/2" 65 63,5 170 290 122 185 145 3 18 4 18 17 101,5 150 17 9 11 102 70 265 F07-F10
25200084 3" 80 76 180 310 138 200 160 3 20 8 18 17 115,5 176 17 9 11 102 70 300 F07-F10
25200085 4" 100 100 190 350 158 220 180 3 20 8 18 22 140 205 22 - 11 102 - 400 F10
25200086 5" 125 125 325 400 188 250 210 3 22 8 18 27 183 255,5 27 14 - - 125 600 F12
25200087 6" 150 150 350 450 212 285 240 3 22 8 22 27 204 275 27 14 - - 125 800 F12
25200088 8" 200 200 400 550 268 340 295 3 24 8 22 27 252,5 328 27 14 - - 125 800 F12

Lire la suiteShow less
