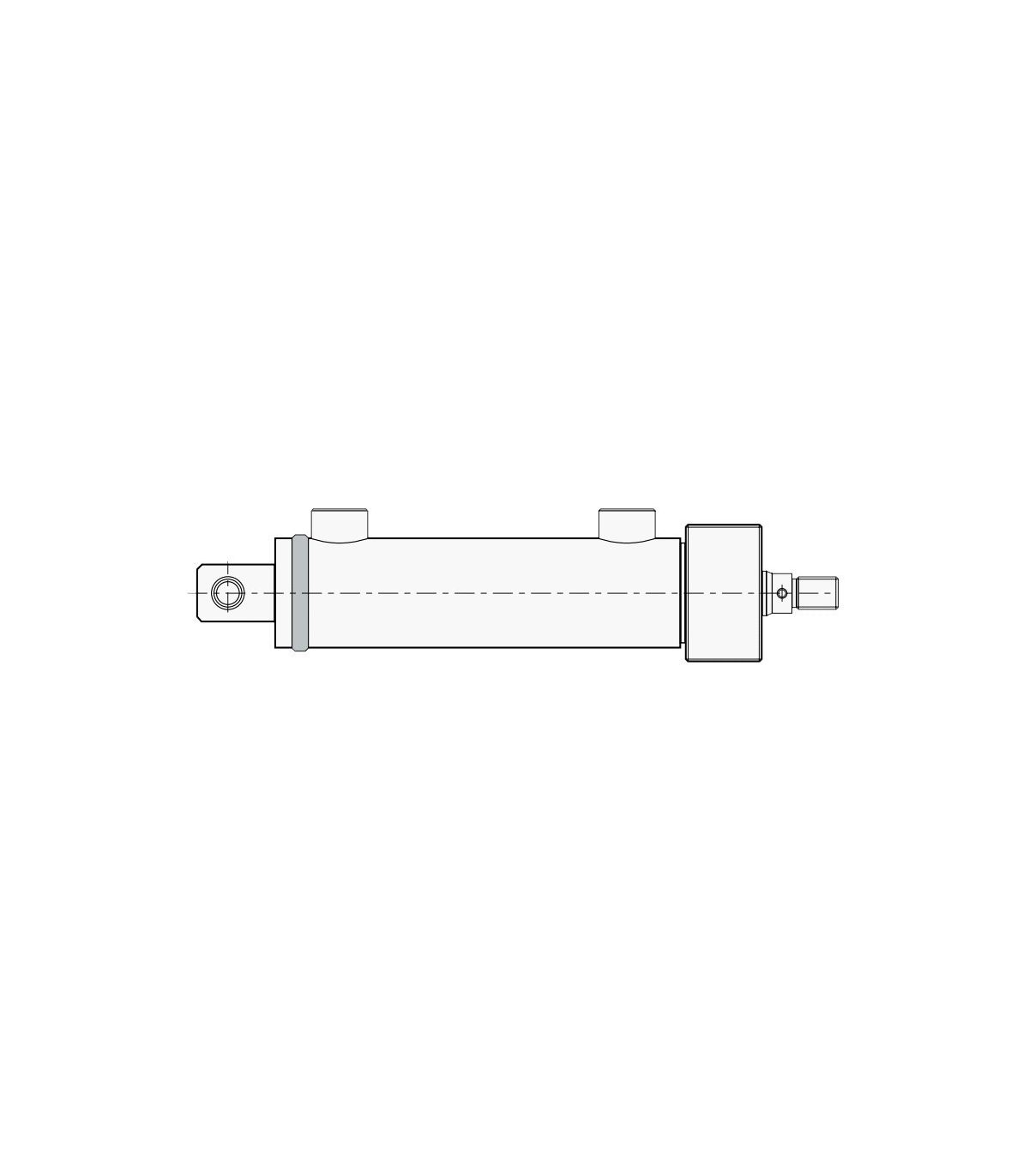

Charnière arrière de vérin hydraulique ISO-3322 DS
Le vérin hydraulique à articulation arrière ISO-3322 DS est un type spécifique d'actionneur linéaire qui utilise la puissance hydraulique pour générer une course linéaire. Il permet d'appliquer une force le long d'une trajectoire linéaire. Cette puissance est obtenue à partir d'un fluide hydraulique sous pression, généralement de l'huile. Le vérin à articulation arrière permet des mouvements plus limités, mais convient aux applications nécessitant un mouvement linéaire avec une orientation spécifique.
Fiche technique :
- Dimensions interchangeables : ISO-3322
- Pression de service 210 bar.
- Pression maximale 250 bars.
- Disponible dans des diamètres de 32 à 250 mm.
- Chemise en rodage ST52.2 DIN-2391
- Tige : Acier F-114 rectifié.
- Vitesse max 0,5 m/s (joint standard) voir autres options.
- Température -20 / 80ºC
- Fluide hydraulique : Huile minérale ISO6743/4
- Différents types de fixations.
Référence:
38020001
