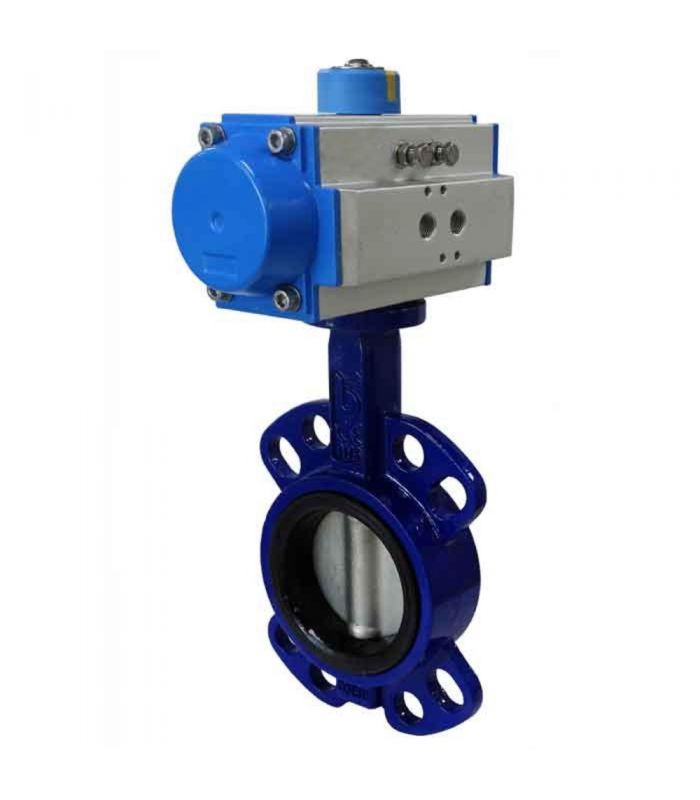

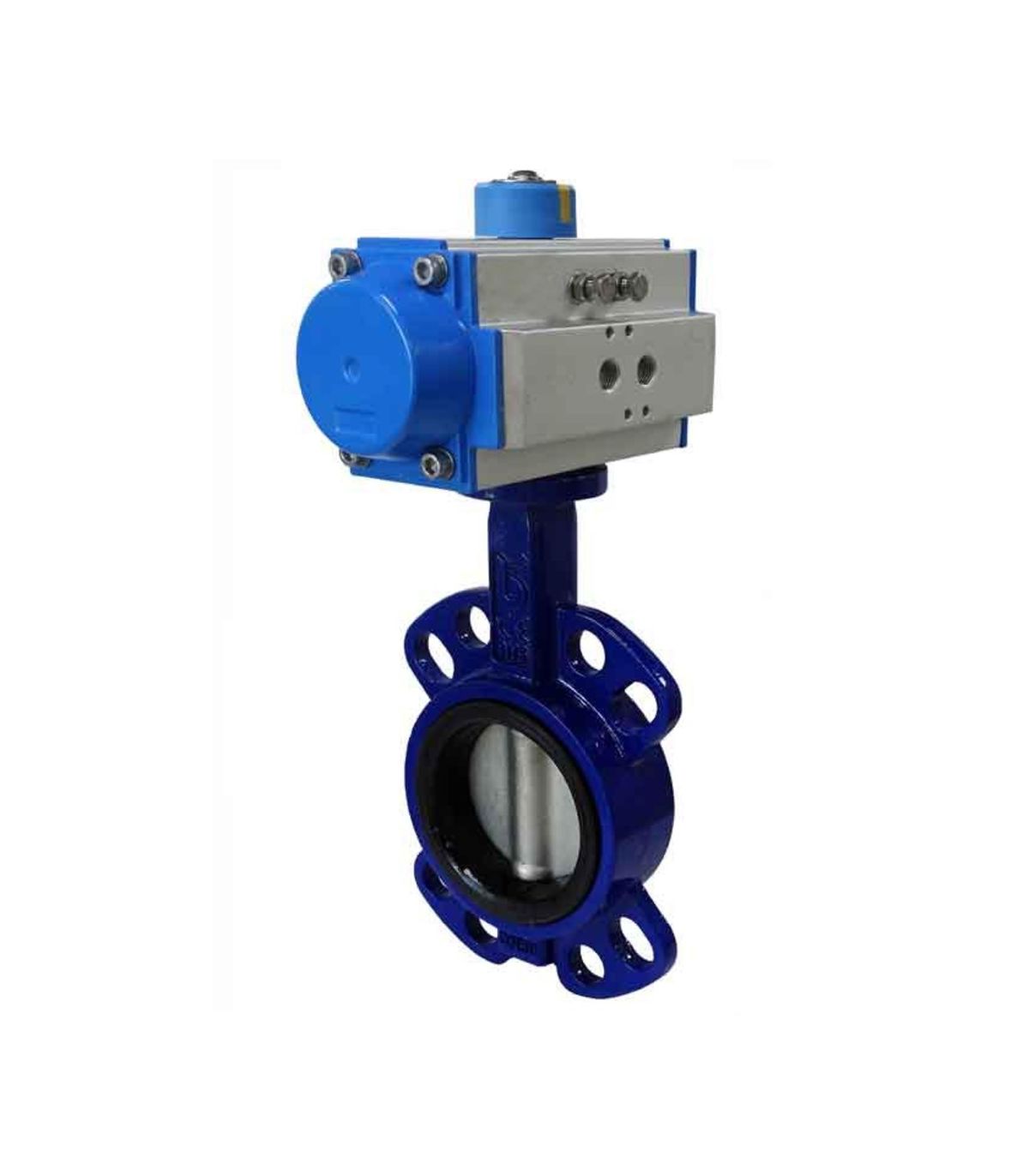

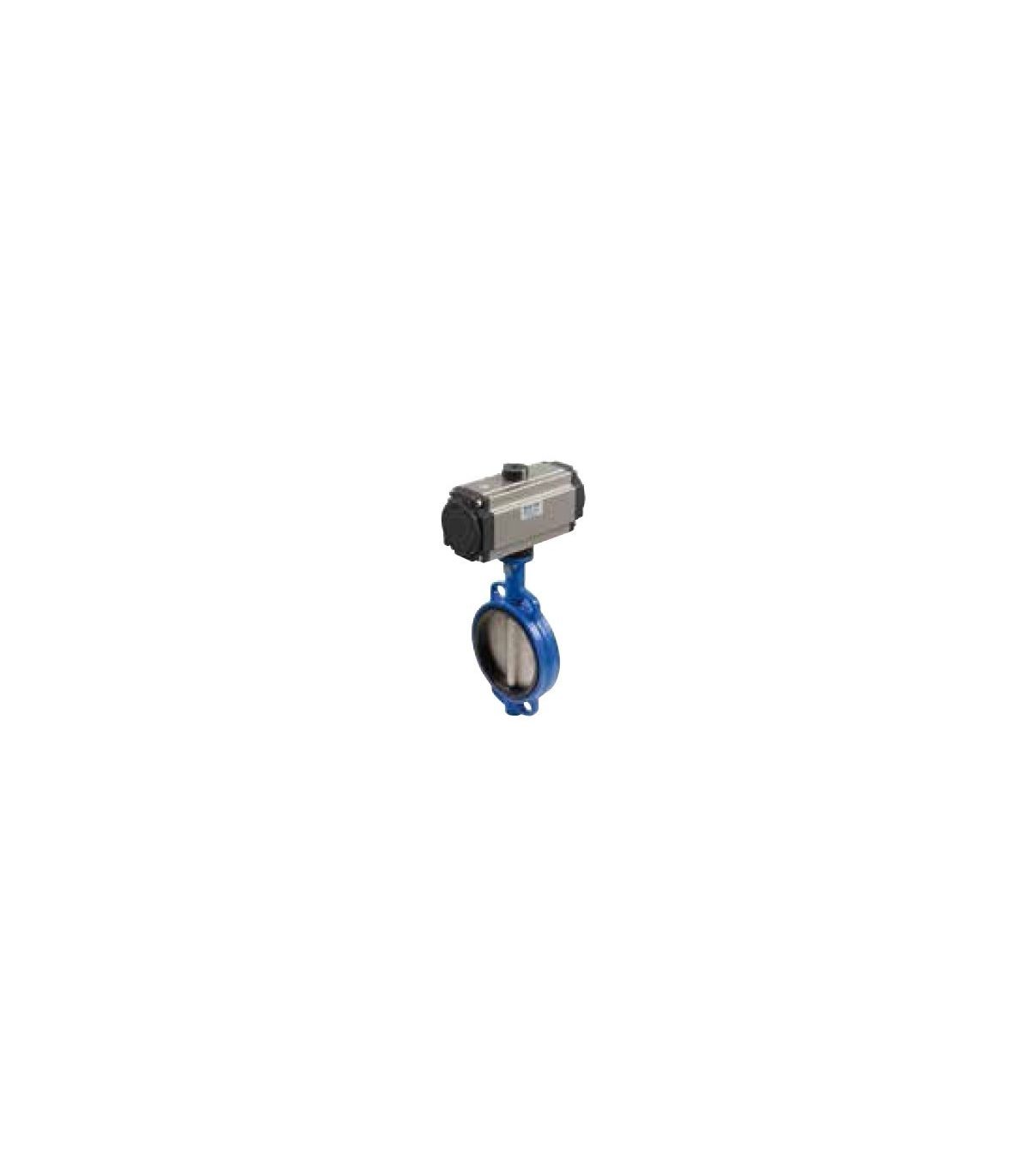

VANNE PAPILLON DOUBLE EFFET EN FONTE À DISQUE WAFER

Une vanne papillon à disque moulé à double effet est utilisée pour contrôler le débit des fluides dans les canalisations. L'actionneur est utilisé pour ouvrir et fermer la vanne.

Applications : Systèmes de traitement de l'eau et des eaux usées, Systèmes CVC, Processus industriels généraux avec des fluides non agressifs, Systèmes de pompage.

Fiche technique :

• Disque en fonte, joints EPDM
• Corps en fonte grise GG25, fonte nodulaire GGG40-GGG50
• Normes de fabrication : DIN 1691/1 UNE EN 1561, DIN 1693 / UNE EN 1563.
• Raccordement entre brides DIN 2501 PN10/16 et ASME B16.5
• Classe 150
• Plage de température -15ºC à +150ºC
• Dimensions des brides GB/T9119-2000 PN 1,0 MPa
• Actionneur à double effet mod. 5104
