CILINDRO DE DOBLE EFECTO ISO-6432
CILINDRO DE DOBLE EFECTO ISO-6432
CILINDRO DE DOBLE EFECTO ISO-6432
CILINDRO DE DOBLE EFECTO ISO-6432

CILINDRO DE DOBLE EFECTO ISO-6432

El cilindro de doble efecto ISO-6432 con amortiguación elástica es ideal para aplicaciones exigentes que necesiten un cilindro de tamaño reducido, compacto y preciso. Estos cilindros, de perfil pequeño y redondo, producen movimientos lineales utilizando aire comprimido.

Información técnica:

  • Provistos para detección magnética.
  • Camisa en Inox-304
  • Culatas en aluminio anodizado.
  • Juntas en poliuretano que aseguran un funcionamiento con baja fricción y gran duración.
  • Se suministra con una tuerca en vástago y una tuerca de fondo.
  • Presión 10 bar.
  • Temperatura de trabajo -20ºC / 70ºC

Consultar otras carreras y configuraciones

30,89 € (impuestos incl.)
25,53 € (impuestos excl.)
DIAMETRO x CARRERA
  • Ø8-10
  • Ø8-25
  • Ø8-50
  • Ø8-80
  • Ø8-100
  • Ø10-10
  • Ø10-25
  • Ø10-50
  • Ø10-100
  • Ø12-10
  • Ø12-25
  • Ø12-50
  • Ø12-80
  • Ø12-100
  • Ø12-125
  • Ø12-160
  • Ø12-200
  • Ø16-10
  • Ø16-25
  • Ø16-50
  • Ø16-80
  • Ø16-100
  • Ø16-125
  • Ø16-160
  • Ø16-200
  • Ø20-10
  • Ø20-25
  • Ø20-50
  • Ø20-80
  • Ø20-100
  • Ø20-125
  • Ø20-160
  • Ø20-200
  • Ø20-250
  • Ø20-320
  • Ø25-10
  • Ø25-25
  • Ø25-50
  • Ø25-80
  • Ø25-100
  • Ø25-125
  • Ø25-160
  • Ø25-200
  • Ø25-250
  • Ø25-320
  • Ø25-400
  • Ø25-500
Referencia:
50010004
Descripción

cilindro de doble efecto ISO-6432

El cilindro neumático de doble efecto ISO 6432 es un actuador lineal diseñado para convertir la energía del aire comprimido en movimiento mecánico alternativo. Conforme a la norma internacional ISO 6432, este tipo de cilindro presenta dimensiones estandarizadas que garantizan la intercambiabilidad entre distintos fabricantes.

Funcionamiento

Este cilindro utiliza aire comprimido para desplazar el pistón tanto en avance como en retroceso, proporcionando fuerza constante en ambas direcciones y mayor eficiencia de trabajo frente a los cilindros de simple efecto. Ideal para operaciones repetitivas de posicionamiento, sujeción, empuje o transporte en líneas de producción automatizadas.

Ventajas técnicas

  • Alta durabilidad y resistencia a la corrosión
  • Movimiento lineal suave y preciso
  • Mantenimiento mínimo y larga vida útil
  • Compatible con sensores magnéticos de proximidad
  • Fácil instalación y sustitución gracias a su diseño normalizado

Aplicaciones

  • Automatización industrial
  • Maquinaria de envasado y etiquetado
  • Sistemas de ensamblaje
  • Manipulación y transporte neumático
  • Equipos de control de procesos

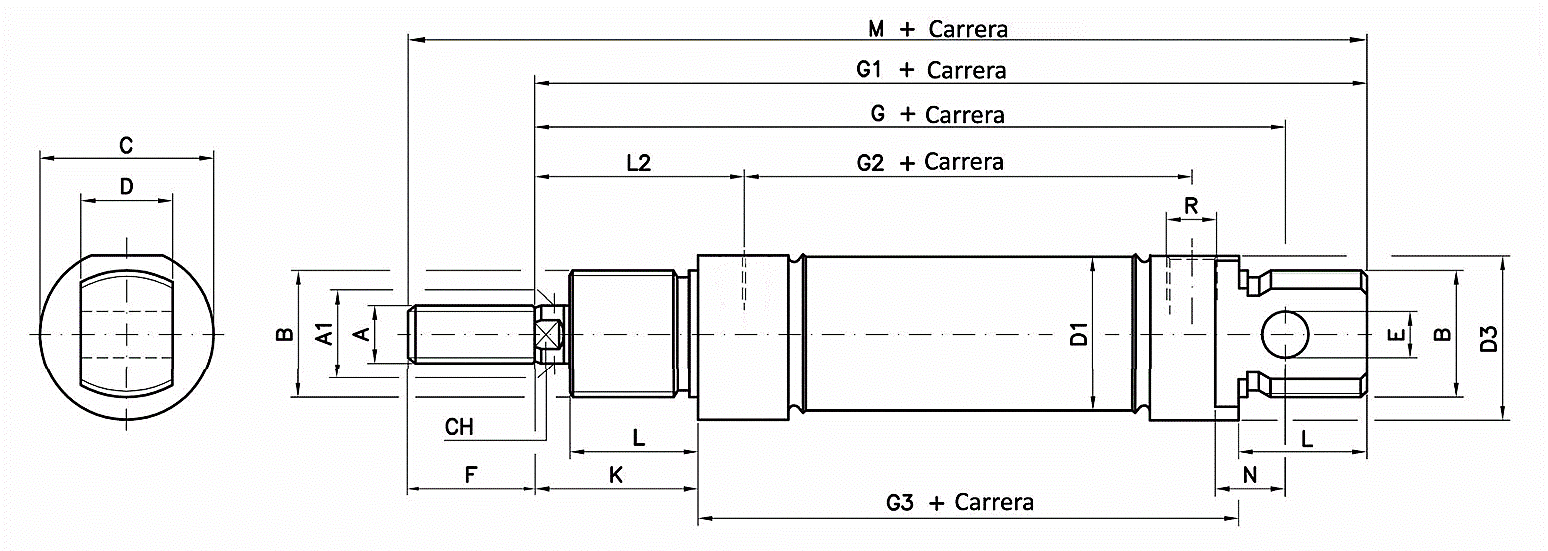

Ømm A A1 B C D D1 D3 E F G G1 G2 G3 K L L2 N CH R M
8 M4 4 M12x1.25 16 8 9.27 15 4 12 64 74 36 46 16 12 21 6 M5 86
10 M4 4 M12x1.25 16 8 11.27 15 4 12 64 74 36 46 16 12 21 6 M5 86
12 M6 6 M16x1.5 19 12 13.27 18 6 16 75 88 38 48 22 18 27 9 5 M5 104
16 M6 6 M16x1.5 19 12 17.27 18 6 16 82 93 44 53 22 18 27 9 5 M5 109
20 M8 8 M22x1.5 27 16 21.27 25.5 8 20 95 111 51.5 67 24 20 32 12 7 1/8"G 131
25 M10x1.25 10 M22x1.5 30 16 26.5 28.5 8 22 104 118 52 68 28 22 36 12 9 1/8"G 140
