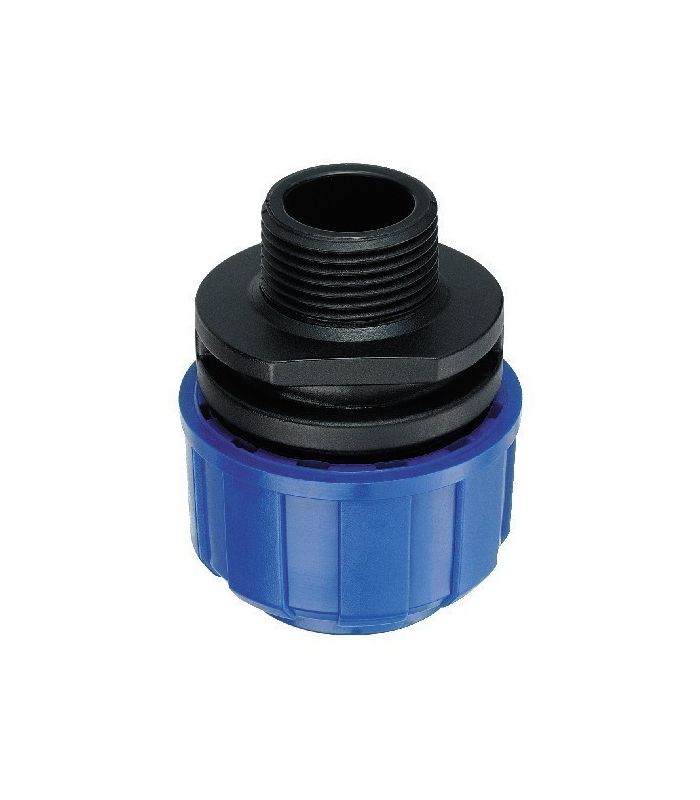

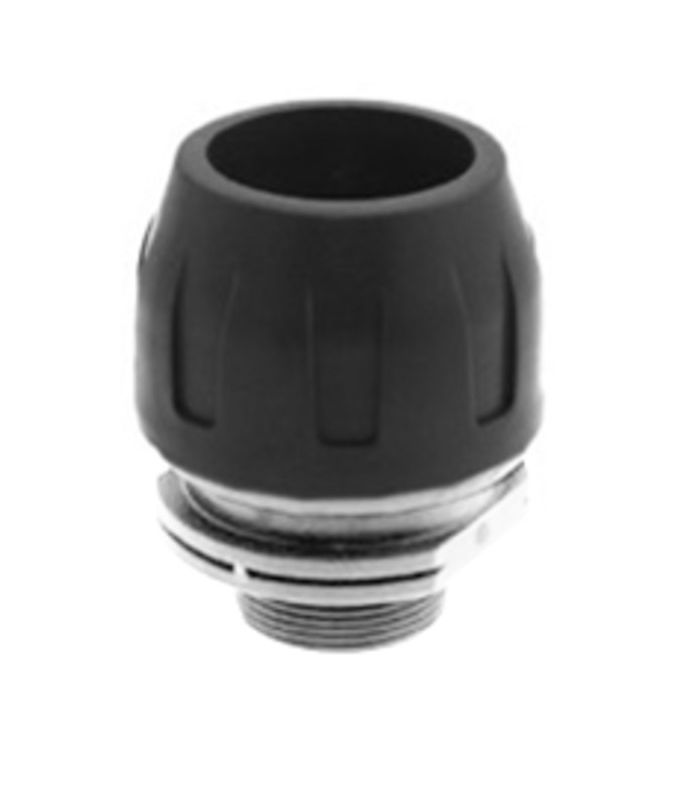

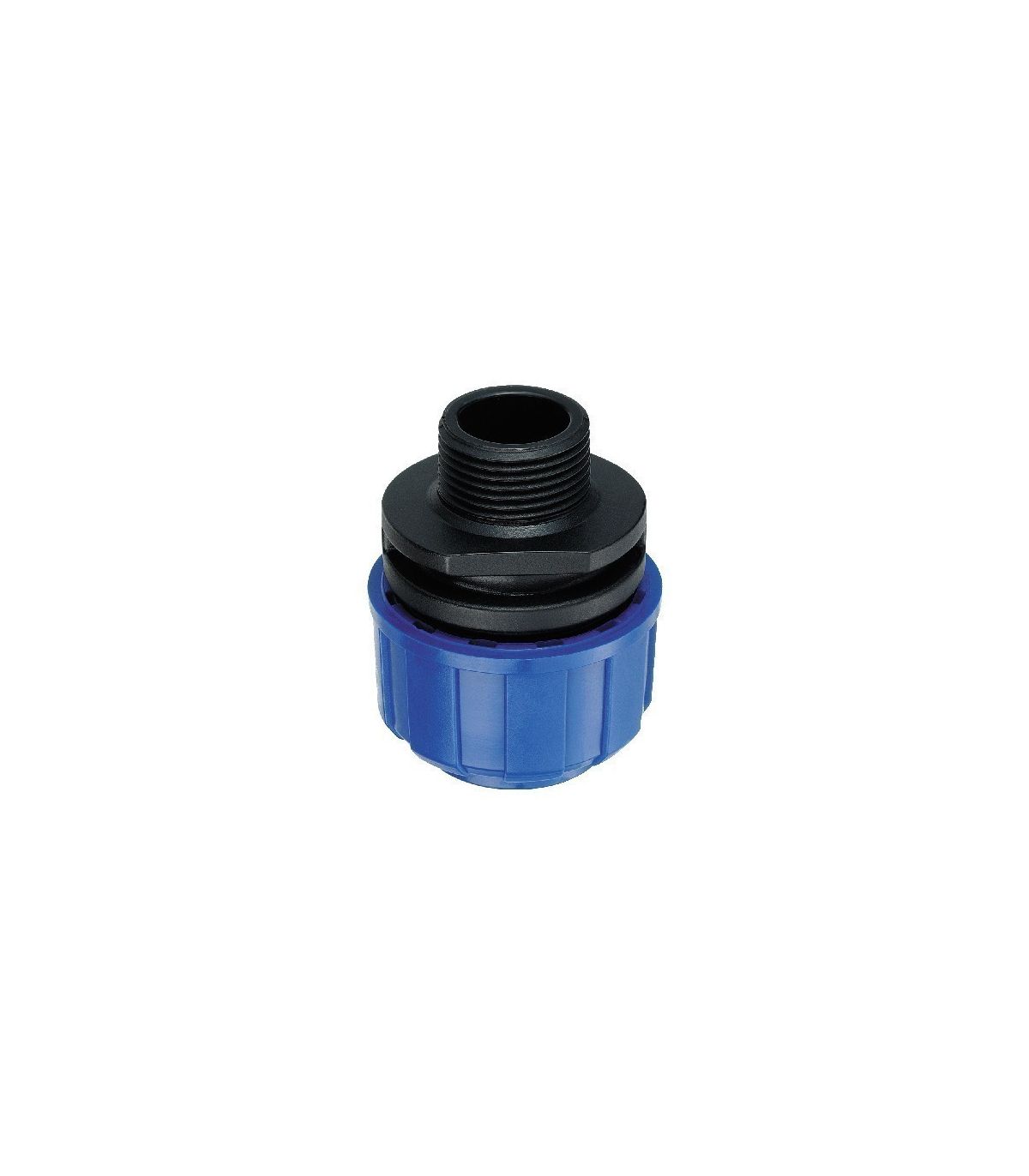

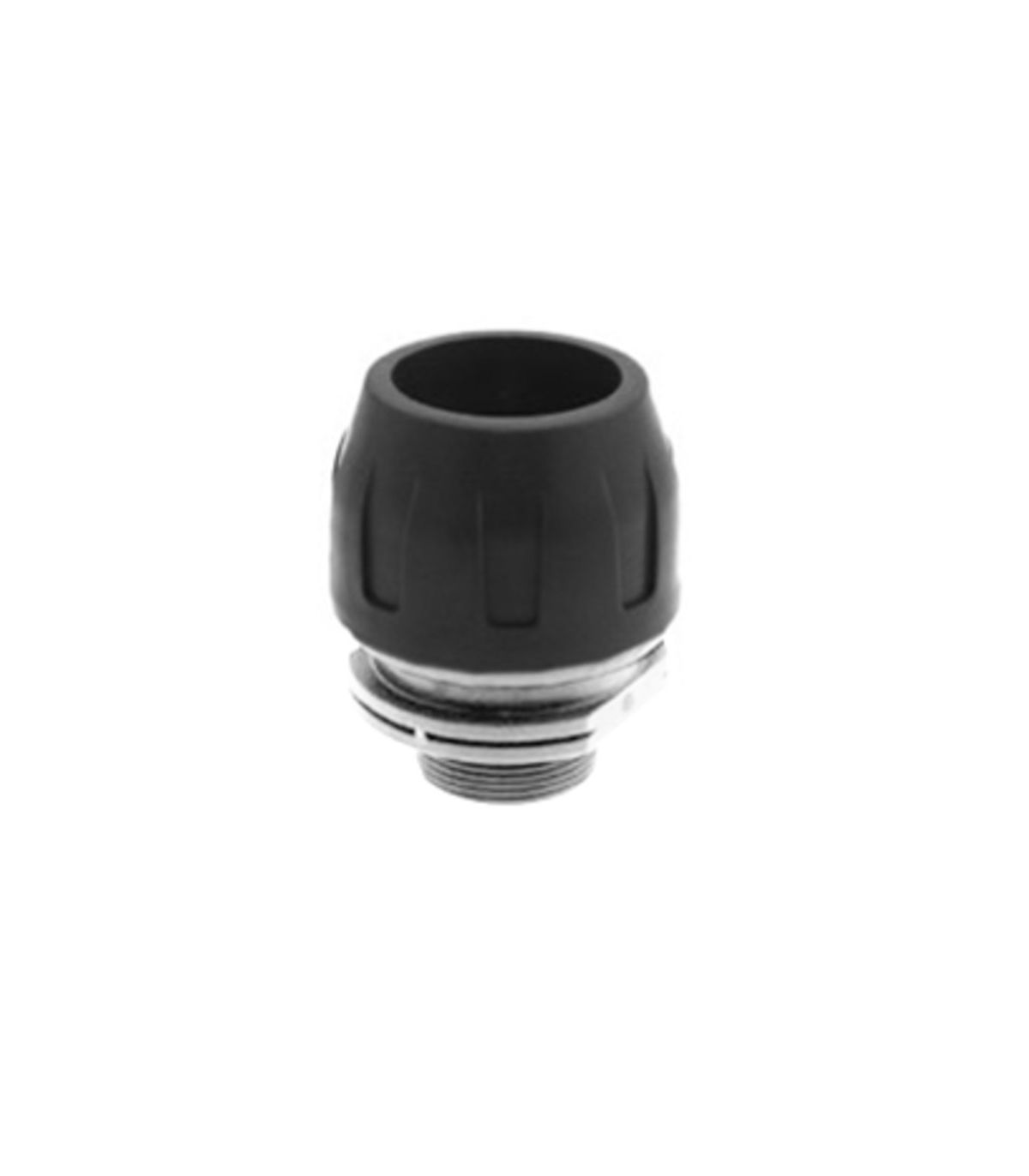

União reta para tubo roscado cônico para redes
Uma união de tubo reto com rosca cônica para redes é uma conexão utilizada para unir um tubo a um componente roscado em redes de fluidos, garantindo uma conexão reta e à prova de vazamentos graças à sua rosca cônica.
Aplicações: Redes de água, Sistemas pneumáticos, Circuitos hidráulicos, Instalações de gás.
Principais características :
Um acoplamento roscado reto para rosca cônica para redes é uma conexão projetada com uma extremidade para conexão de tubos e a outra com rosca cônica, que cria uma vedação ao apertar a rosca quando rosqueada no componente correspondente. É destinado principalmente a sistemas de água, ar, gás ou fluidos industriais.
Ficha técnica de uma união roscada reta-cônica para redes:
| Código | D | d | L | E | C |
| 14070055 | 16 | 1/2" | 64 | 37 | 38 |
| 14070037 | 20 | 1/2" | 68 | 45 | 48 |
| 14070038 | 20 | 3/4" | 68 | 45 | 48 |
| 14070040 | 25 | 1/2" | 71 | 51 | 52 |
| 14070041 | 25 | 3/4" | 73 | 51 | 52 |
| 14070042 | 25 | 1" | 76 | 51 | 52 |
| 14070046 | 32 | 1" | 85 | 61 | 62 |
| 14070047 | 32 | 1-1/4" | 87 | 61 | 62 |
| 14070048 | 40 | 1-1/4" | 97 | 75 | 70 |
| 14070049 | 40 | 1-1/2" | 98 | 75 | 70 |
| 14070050 | 50 | 1-1/2" | 108 | 87 | 79 |
| 14070051 | 50 | 2" | 111 | 87 | 79 |
