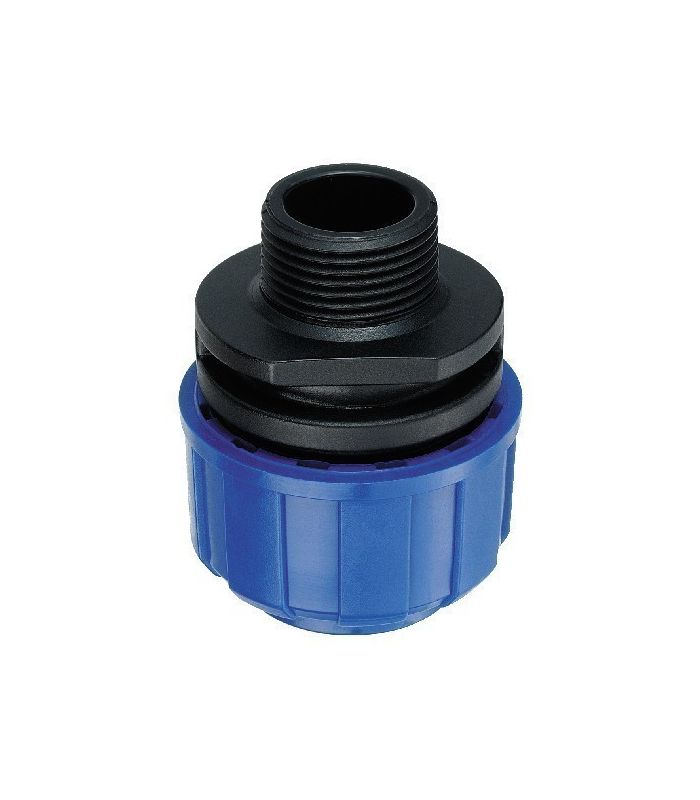

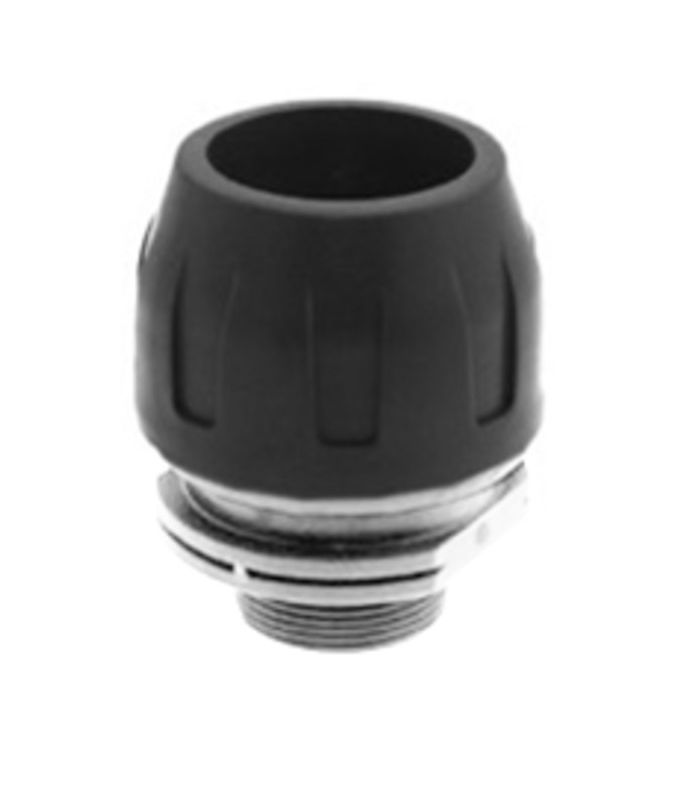

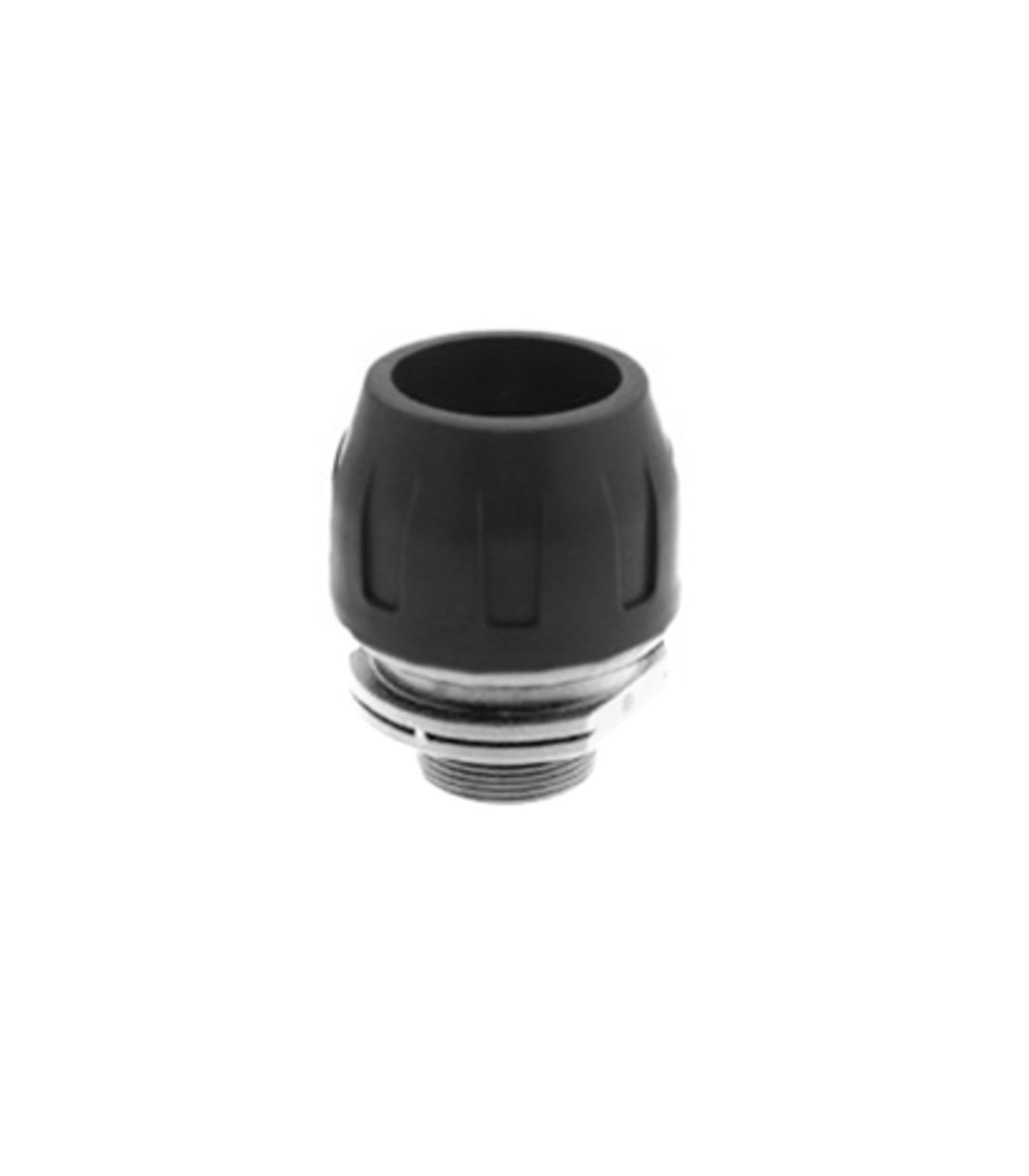

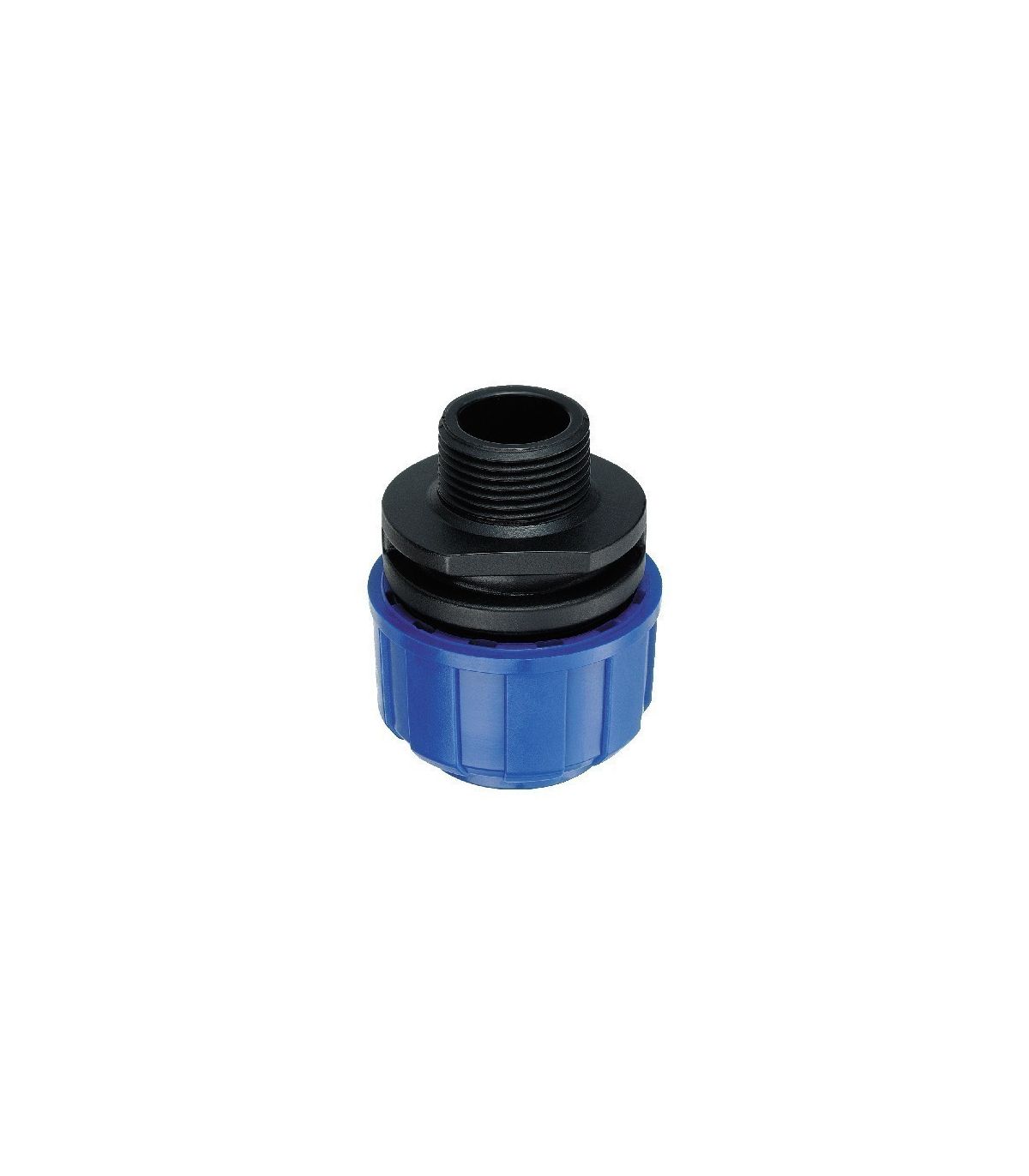

Raccordo diritto per tubo filettato conico per reti
Un raccordo dritto per tubi con filettatura conica per reti è un raccordo di collegamento utilizzato per unire un tubo con un componente filettato nelle reti di fluidi, garantendo una connessione dritta e a tenuta stagna grazie alla sua filettatura conica.
Applicazioni: Reti idriche, Impianti pneumatici, Circuiti idraulici, Impianti a gas.
Caratteristiche principali :
Un raccordo filettato dritto per tubi e cono per reti è un raccordo progettato con un'estremità per il collegamento dei tubi e l'altra con una filettatura conica, che crea una tenuta stringendo la filettatura quando viene avvitata sul componente corrispondente. È destinato principalmente a sistemi di acqua, aria, gas o fluidi industriali.
Scheda tecnica di un raccordo filettato dritto-conico per reti:
| Codice | D | D | L | E | C |
| 14070055 | 16 | 1/2" | 64 | 37 | 38 |
| 14070037 | 20 | 1/2" | 68 | 45 | 48 |
| 14070038 | 20 | 3/4" | 68 | 45 | 48 |
| 14070040 | 25 | 1/2" | 71 | 51 | 52 |
| 14070041 | 25 | 3/4" | 73 | 51 | 52 |
| 14070042 | 25 | 1" | 76 | 51 | 52 |
| 14070046 | 32 | 1" | 85 | 61 | 62 |
| 14070047 | 32 | 1-1/4" | 87 | 61 | 62 |
| 14070048 | 40 | 1-1/4" | 97 | 75 | 70 |
| 14070049 | 40 | 1-1/2" | 98 | 75 | 70 |
| 14070050 | 50 | 1-1/2" | 108 | 87 | 79 |
| 14070051 | 50 | 2" | 111 | 87 | 79 |
