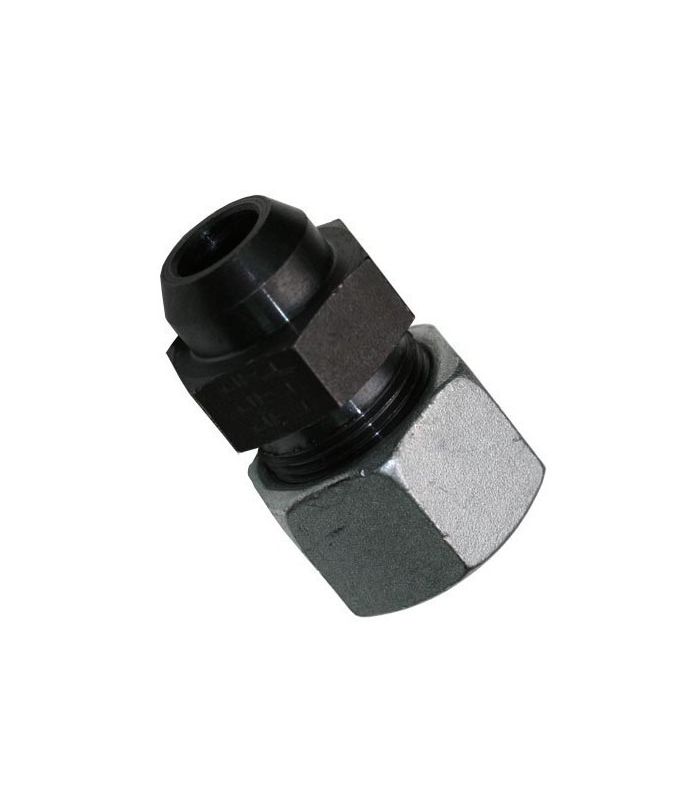

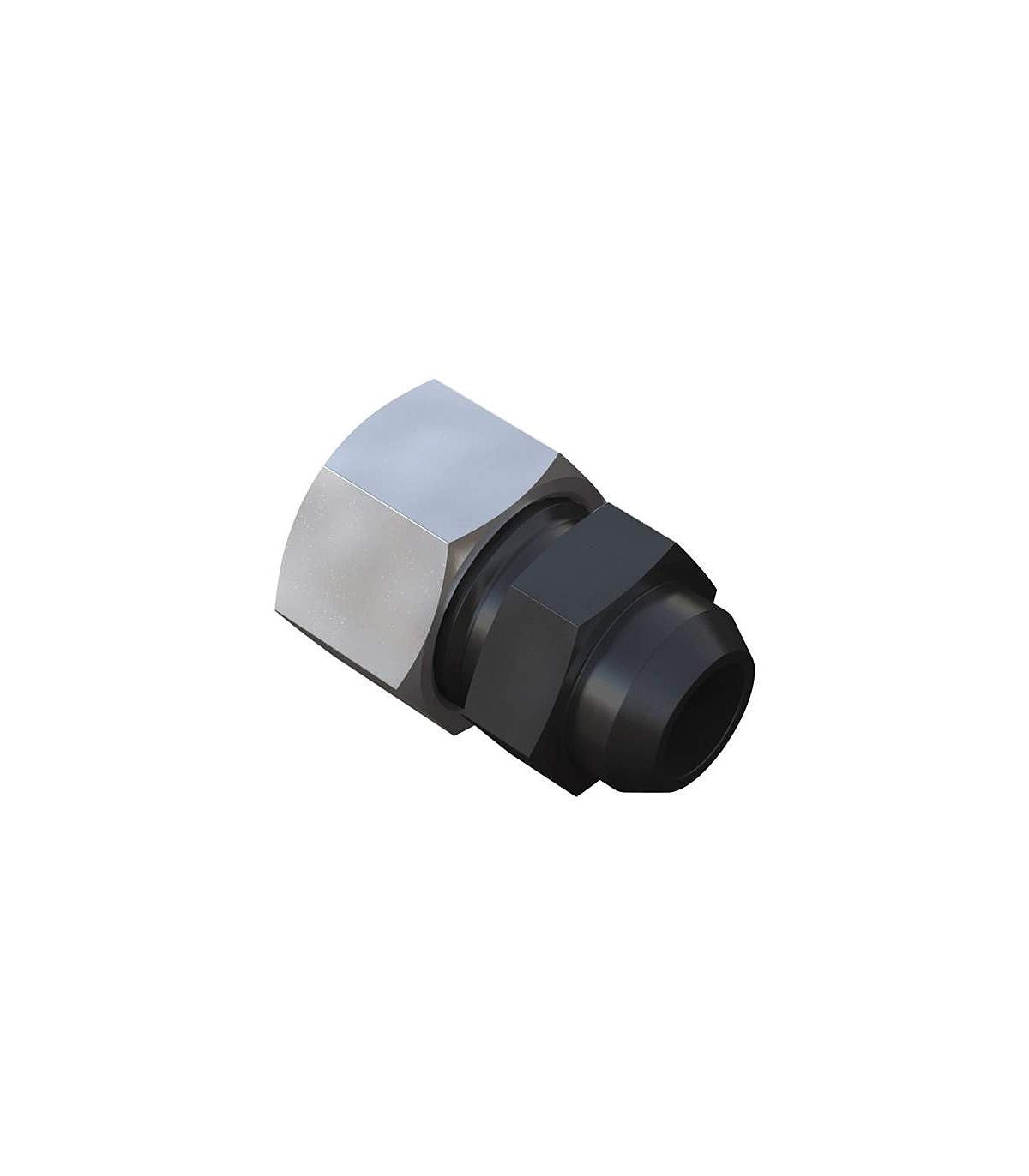

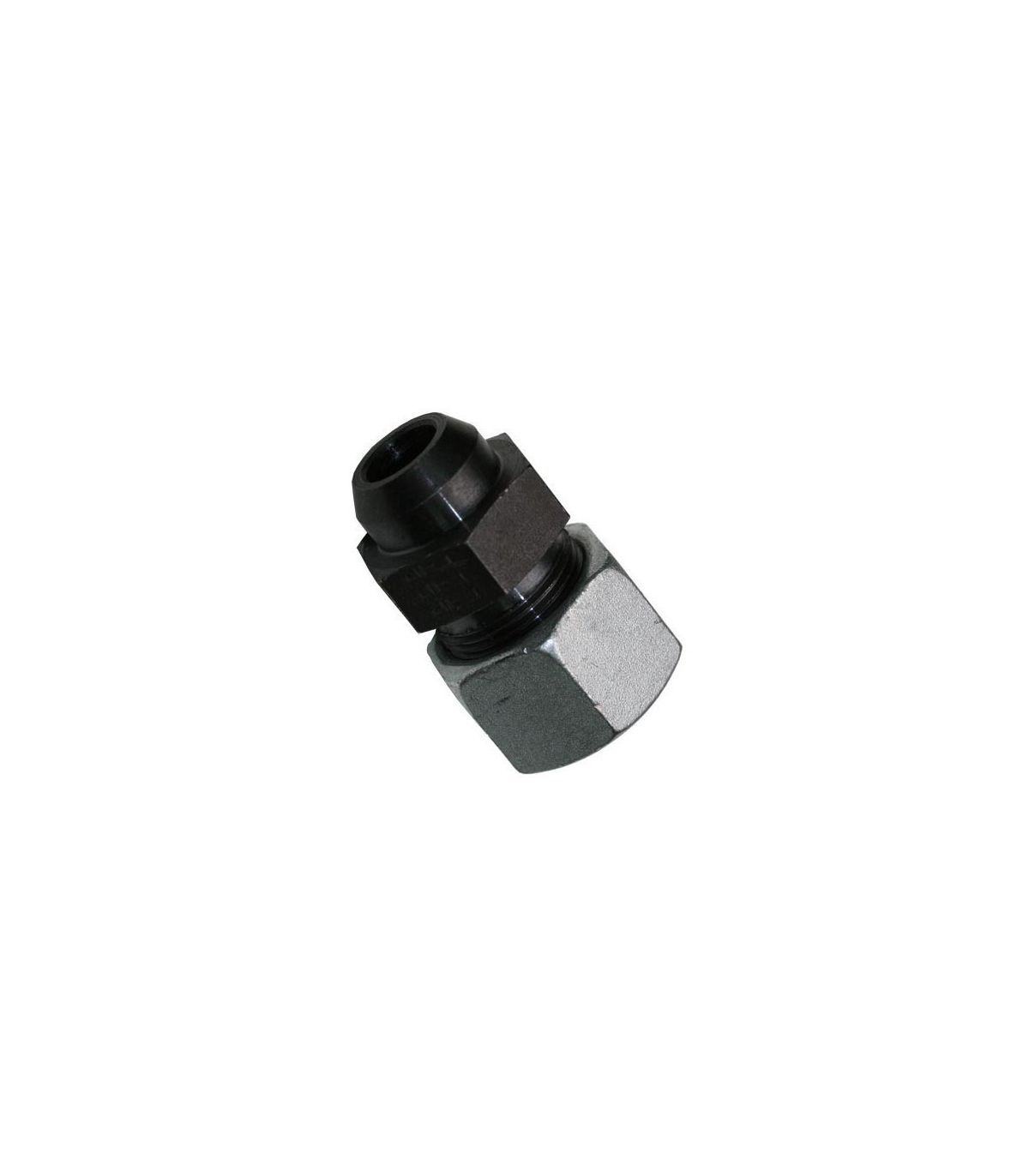

Schweißbare gerade Rohrverbindung DIN 2353 L

Eine schweißbare gerade Rohrkupplung nach DIN 2353 L ist ein hydraulisches Verbindungsstück, das dazu dient, ein starres Rohr durch Schweißen dauerhaft und direkt mit einem System oder Bauteil zu verbinden, während das andere Ende die Verbindung eines weiteren starren Rohrs mittels Kompressionsmethode mit einem Scherring ermöglicht.

Anwendungsgebiete: Schwer- und Baumaschinen, Hydrauliksysteme, Herstellung von Hydraulikverteilern und -blöcken, Schiffbauindustrie, petrochemische und chemische Industrie.

Technische Spezifikationen:

• Betriebstemperatur -20 / 120ºC.
• Hergestellt aus gezogenem Stahl DIN3859-1.
• Bichromatierte Beschichtung ISO 4042.
• Korrosionsbeständigkeit.
• Arbeitsdrücke:
  • Ø 6-8-10-12-15 250 bar
  • Ø 18-22 160 bar
  • Ø 28-35-42 100 bar
