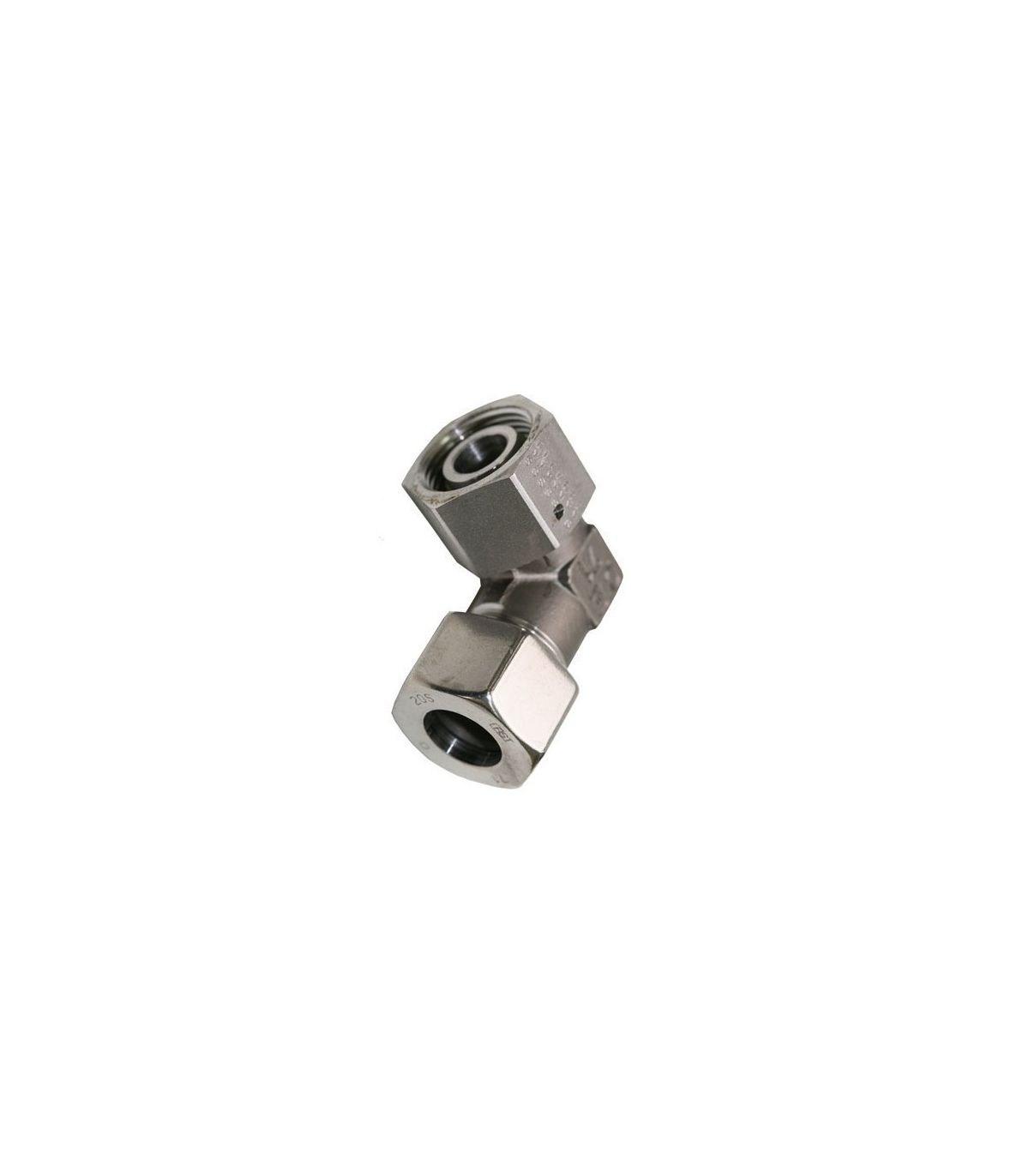

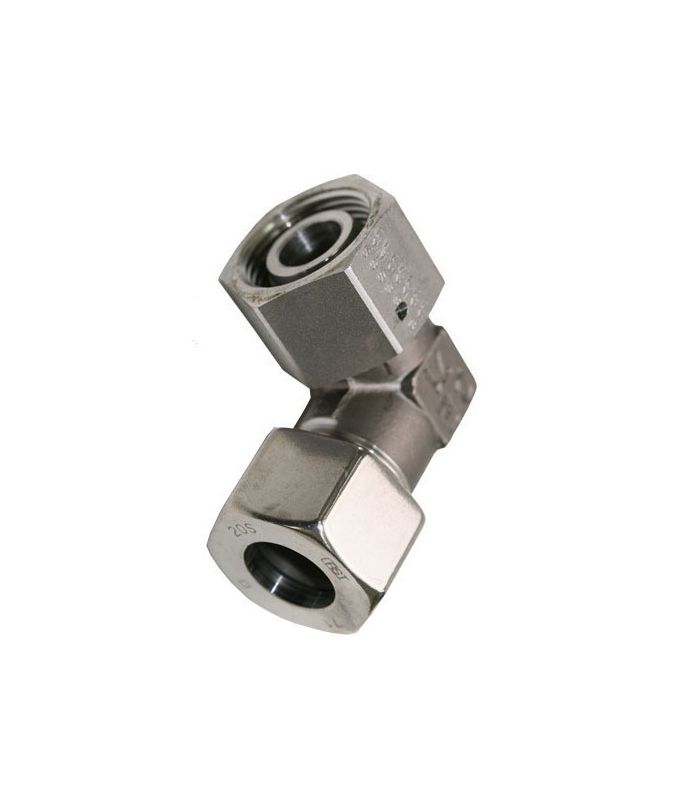

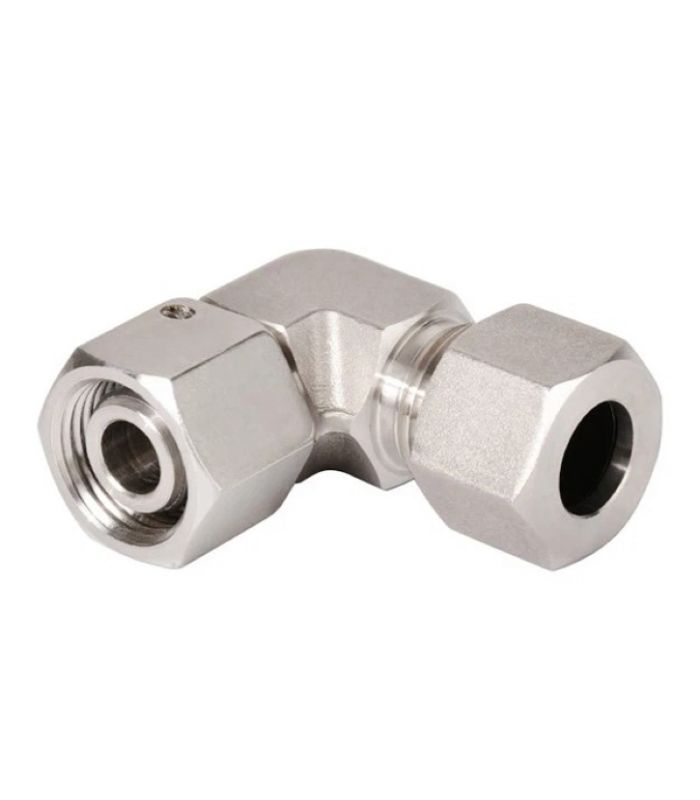

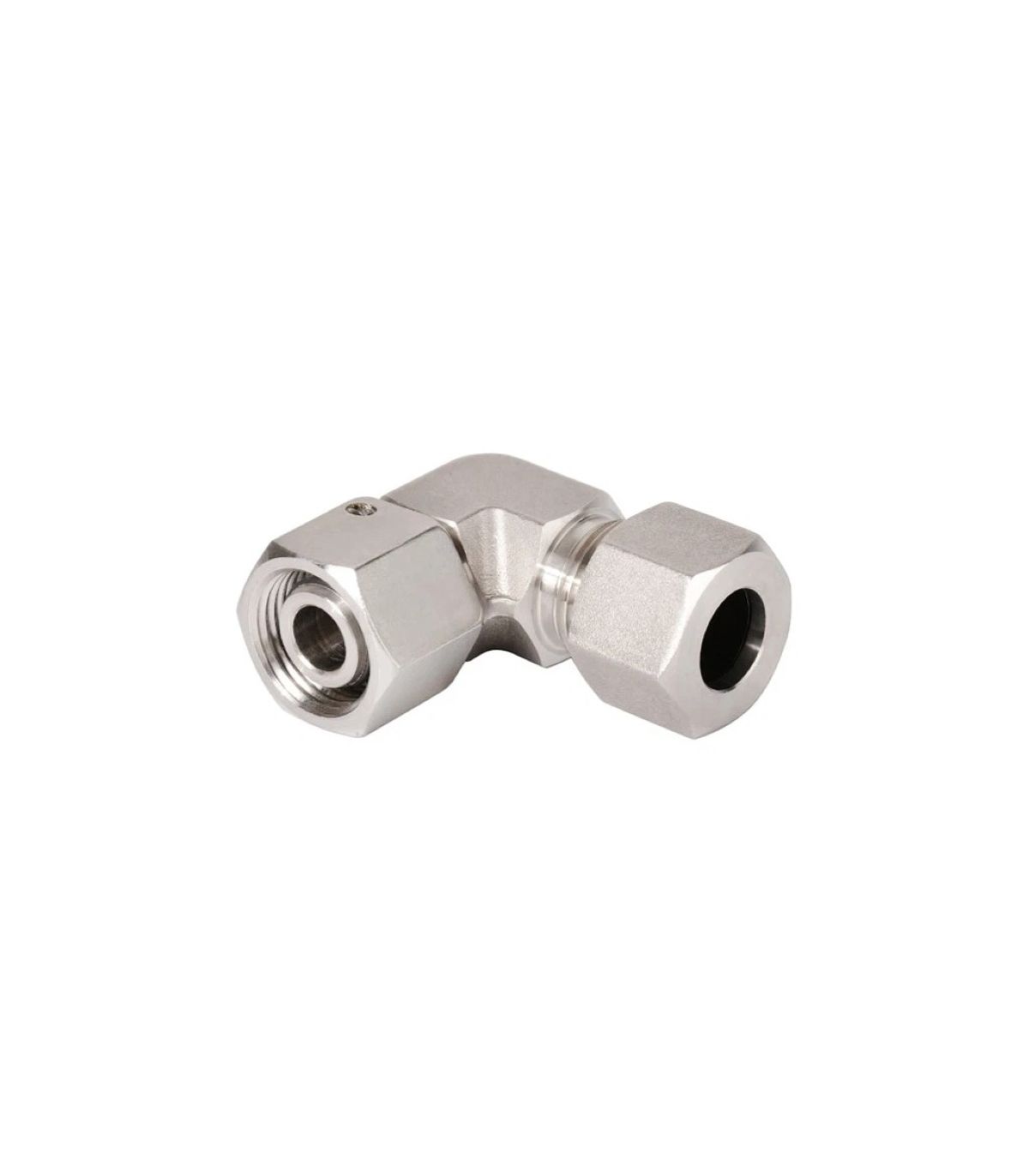

DIN 2353 S Rohrbogenadapter

Ein DIN 2353 S Winkelrohrverbinder ist ein hydraulisches Verbindungsstück zum Verbinden zweier starrer Rohre, sodass sich die Strömungsrichtung um 90° ändert. Seine Konstruktion basiert auf dem Kompressionssystem mit Scherring der DIN 2353.

Anwendungsgebiete: Schwermaschinenbau, Metallurgie, Öl- und Gasindustrie, Energieübertragungssysteme, Spezialmaschinenbau.

Technische Spezifikationen:

• Betriebstemperatur -20 / 120°C.
• Hergestellt aus gezogenem Stahl DIN3859-1.
• Bichromatierte Beschichtung ISO 4042.
• Korrosionsbeständigkeit.
• Arbeitsbelastung
  • 6-8-10-12-14 600 bar.
  • 16-20-25-30 400 bar .
  • 38.315 bar.

Montageanleitung
