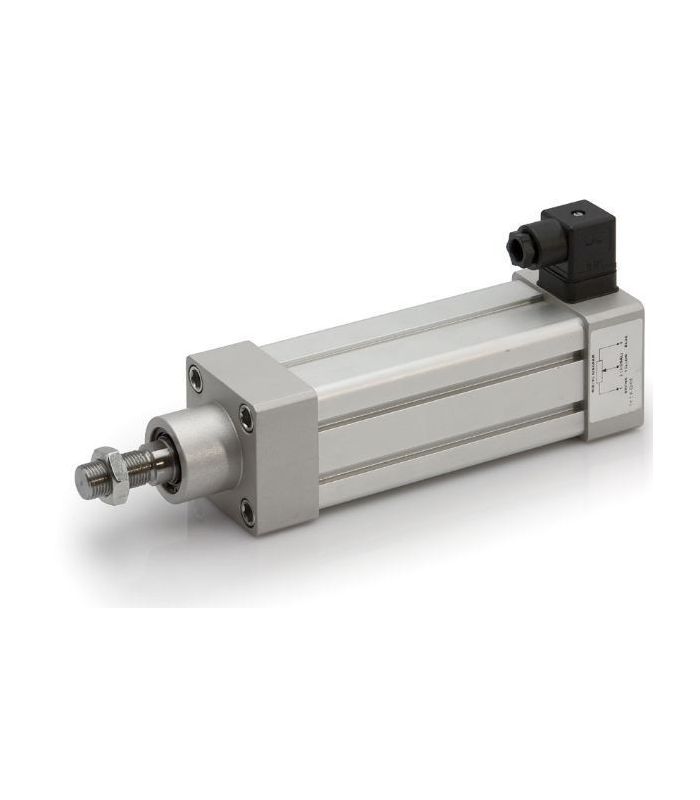

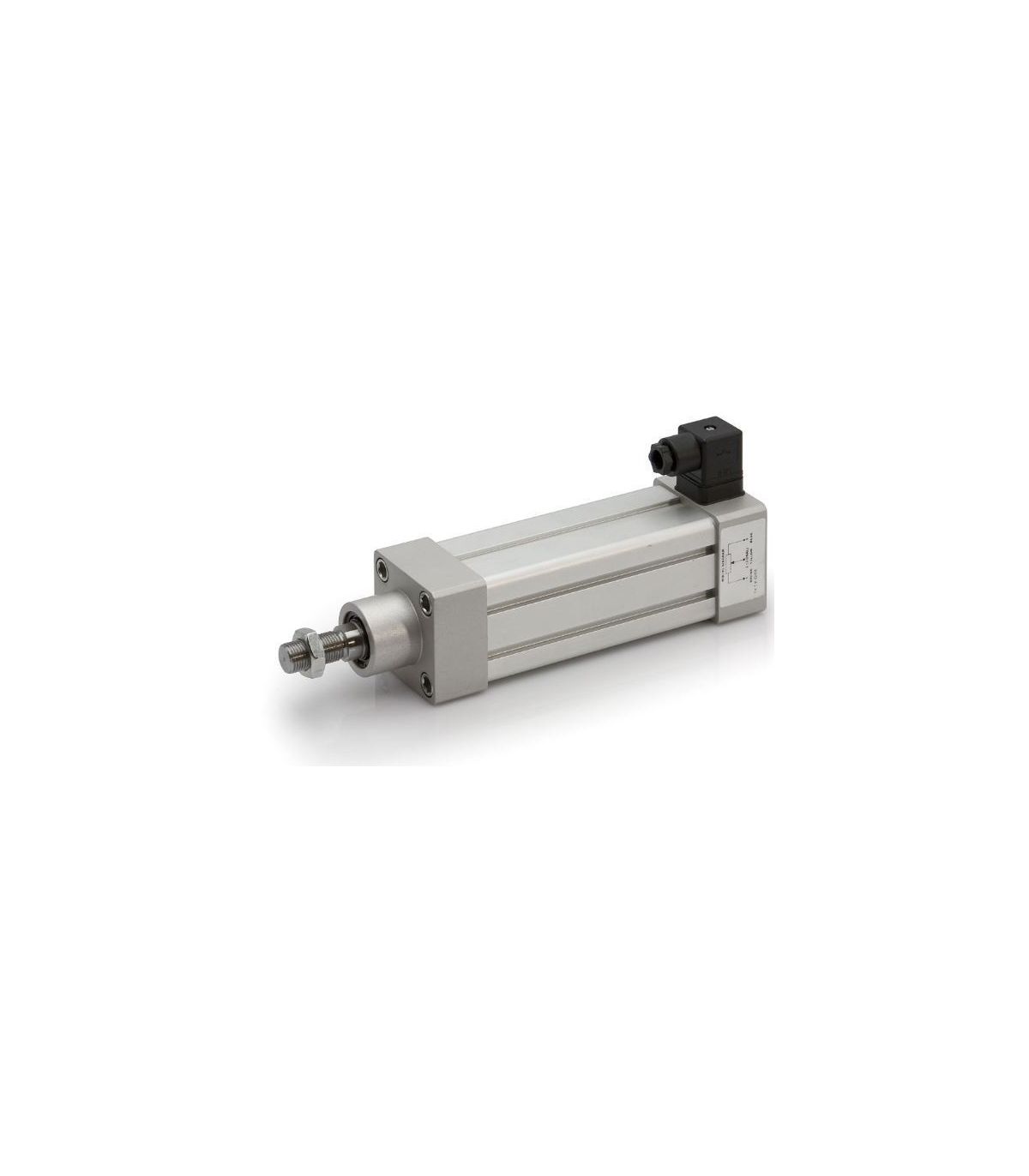

CILINDRO CON TRASDUTTORE DI POSIZIONE

I cilindri con sistema trasduttore di posizione della serie POT sono attuatori pneumatici a norma ISO 15552 dotati di potenziometro lineare integrato nel cilindro.

• Questo dispositivo permette di rilevare con grande precisione la posizione dello stelo durante il suo movimento lungo tutta la corsa correlando il segnale elettrico in uscita nella posizione estesa.
• Nella configurazione standard il segnale in uscita è in tensione, ma su richiesta dell'attuatore può essere dotato di convertitori di segnale per la stabilizzazione in corrente o tensione.

VERIFICA ALTRE OPZIONI

NOTE IMPORTANTI PER UN CORRETTO FUNZIONAMENTO

1) Il potenziometro all'interno del cilindro deve essere utilizzato come partitore di tensione e non come resistore variabile, quindi deve essere collegato ad un dispositivo di ingresso ad alta impedenza (normalmente un ingresso potenziometro ad un PLC).
2) Il potenziometro, per il suo movimento, utilizza un principio di funzionamento di tipo "magnetico" che consente l'assoluto isolamento del fluido di lavoro del cilindro stesso. L'accelerazione non deve comunque superare il valore ammissibile di 10 m/s2 per evitare dissociazione tra gli elementi che trasmettono il movimento all'elemento sensibile del trasduttore.
3) La corsa standard (indicata nel codice) consente un utilizzo ottimale del potenziometro dell'apparecchiatura. Nel caso sia necessario utilizzare una corsa inferiore a quella nominale occorre tenere presente che il segnale in uscita non può essere sfruttato completamente. Esempio: Se si utilizza una corsa di 125 mm (il sensore ha una corsa standard di 150 mm) e la tensione applicata è ad esempio 10 volt, il segnale da utilizzare sarà 5/6 (8,3 volt)
