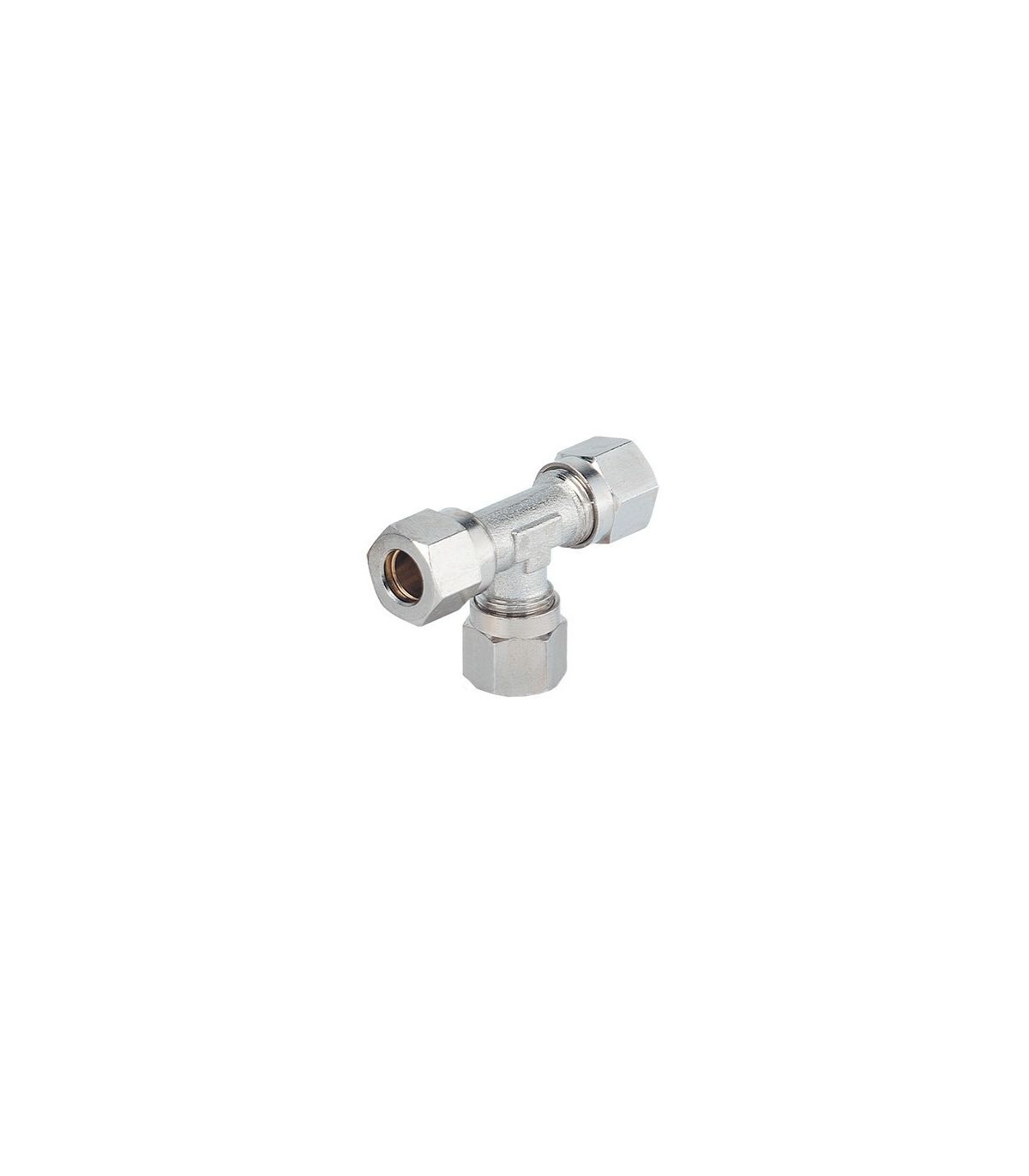

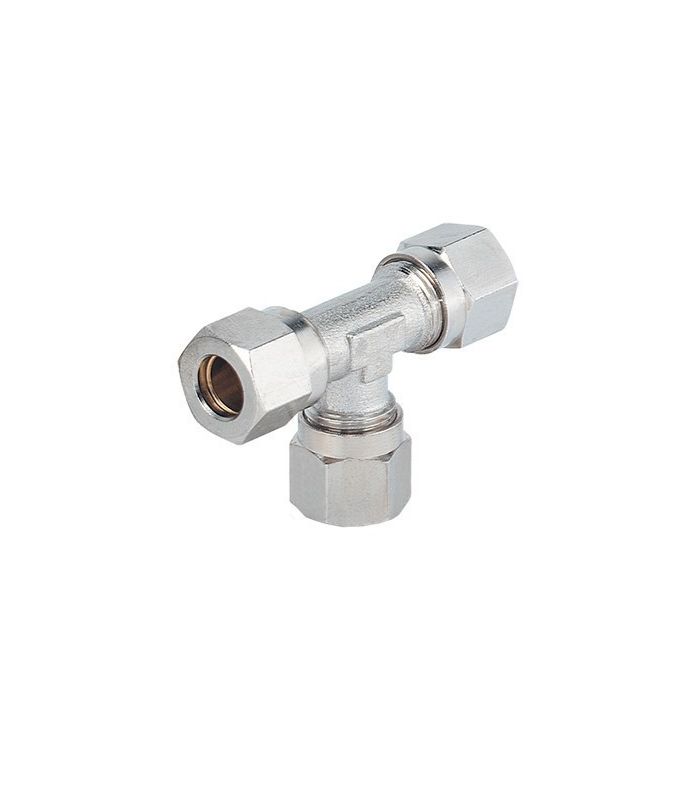

T-Rohr, Mutter und Bicone-Verbindung
Union-T-Rohrmutter und Bikonus
Ein T-Stück, Rohr, Mutter und Doppelkegel-Fitting ist ein mechanisches Verbindungselement, das zum Verbinden von drei Rohren verwendet wird, die einen T-förmigen Abzweig bilden. Dabei wird ein Mutter-Doppelkegel-System eingesetzt, das eine feste und wasserdichte Verbindung gewährleistet.
Hauptmerkmale :
- Hergestellt aus vernickeltem Messing UNI-EN 12164CWG14N.
- Gute Beständigkeit gegenüber Druck und Betriebstemperatur.
- Kegelgewinde 1507 - DIN 2999 und Zylindergewinde ISO 228.
- Max. Betriebsdruck 110 bar bis Ø 8 mm, 60 bar von Ø 10 bis 18 mm.
- Geeignet für Kupfer-, Eisen-, Aluminium-, Messing-, PA- und PU-Rohre
Union-T-Rohrmutter und Bikonus
Die Rohr-, Mutter- und Bikonusverschraubung ist ein Metallformstück, das die Verbindung von drei Rohrleitungen ermöglicht. Jede Verbindung wird durch Zusammendrücken des Bikonus beim Festziehen der Mutter auf das Rohr hergestellt, wodurch eine Abdichtung ohne Schweißen gewährleistet wird.
Seine Funktion besteht darin, einen Abzweig in einer Rohrleitung zu schaffen, Wasserdichtheit und mechanische Beständigkeit zu gewährleisten und eine einfache Montage und Demontage zu ermöglichen.
Anwendungen
- Verzweigung von pneumatischen oder hydraulischen Leitungen
- Sichere Verbindung von starren Rohren
- Industrielle Luft- oder Flüssigkeitsanlagen
- Steuerungs- und Automatisierungssysteme
- Baugruppen, die eine hohe Dichtigkeit und Beständigkeit erfordern
