Eine DIN-Klemmverschraubung ist ein Bauteil, das in Rohrleitungs- und Fluidsystemen verwendet wird. Ihre Konstruktion, die auf der DIN-Norm basiert, ermöglicht eine einfache Montage und Demontage ohne Werkzeug.
Aufgrund seiner Luftdichtigkeit und Korrosionsbeständigkeit ist es in der Lebensmittel-, Pharma- und Chemieindustrie sehr beliebt.
Technische Spezifikationen:

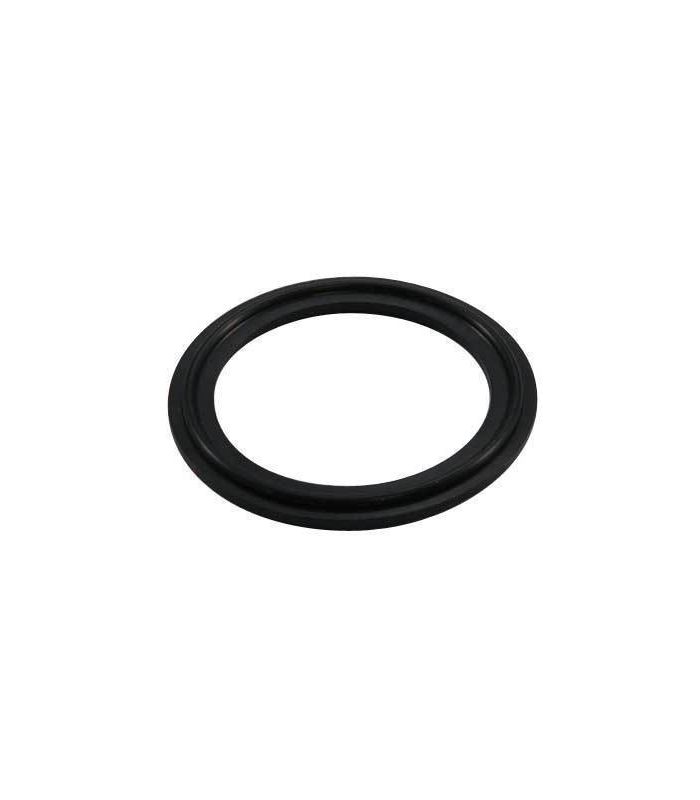

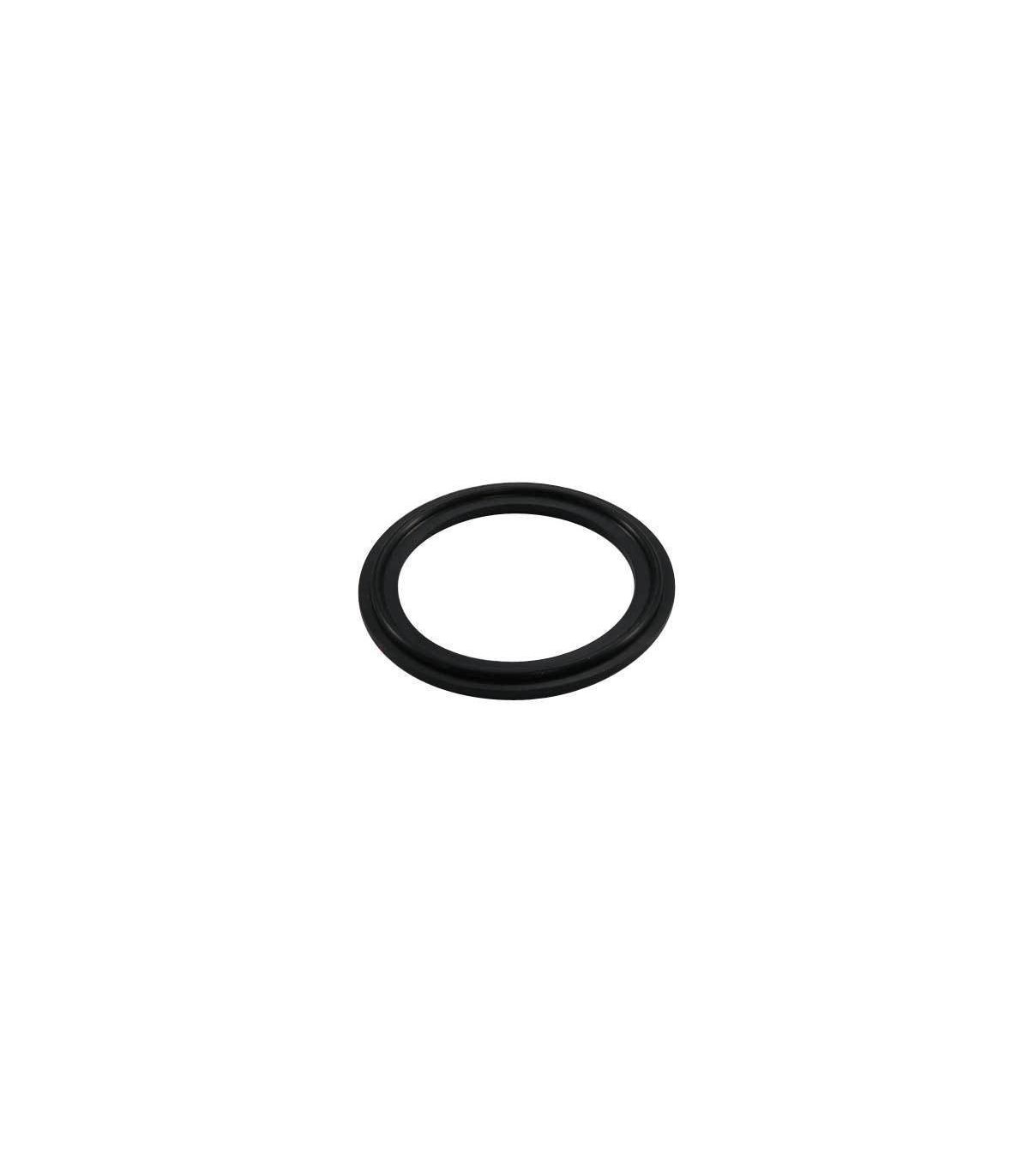

Eine DIN-Klemmverbindung ist ein hygienisches Dichtungselement, das in Klemmverbindungen nach DIN-Normen verwendet wird. Sie dient dazu, eine wasserdichte Abdichtung zwischen zwei Klemmringen oder Rohrenden in Sanitärinstallationen zu gewährleisten und wird mittels einer Klemmschelle zusammengepresst, wodurch eine wasserdichte, lösbare und leicht zu reinigende Verbindung sichergestellt wird.
Technisches Datenblatt für die DIN-Klemmverbindung:
| DN | Ød5 | Ød3 |
| 15 | 34 | 16.2 |
| 20 | 34 | 20.2 |
| 25 | 50,5 | 26.2 |
| 32 | 50,5 | 32.2 |
| 40 | 50,5 | 38,2 |
| 50 | 64 | 50.2 |
| 65 | 91 | 66,2 |
| 80 | 106 | 81,2 |
| 100 | 119 | 100,2 |
