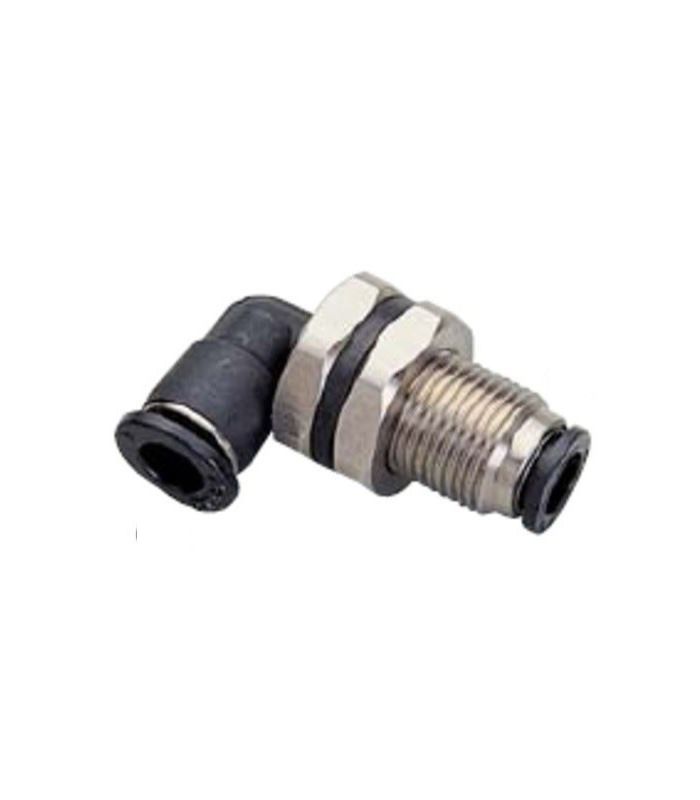

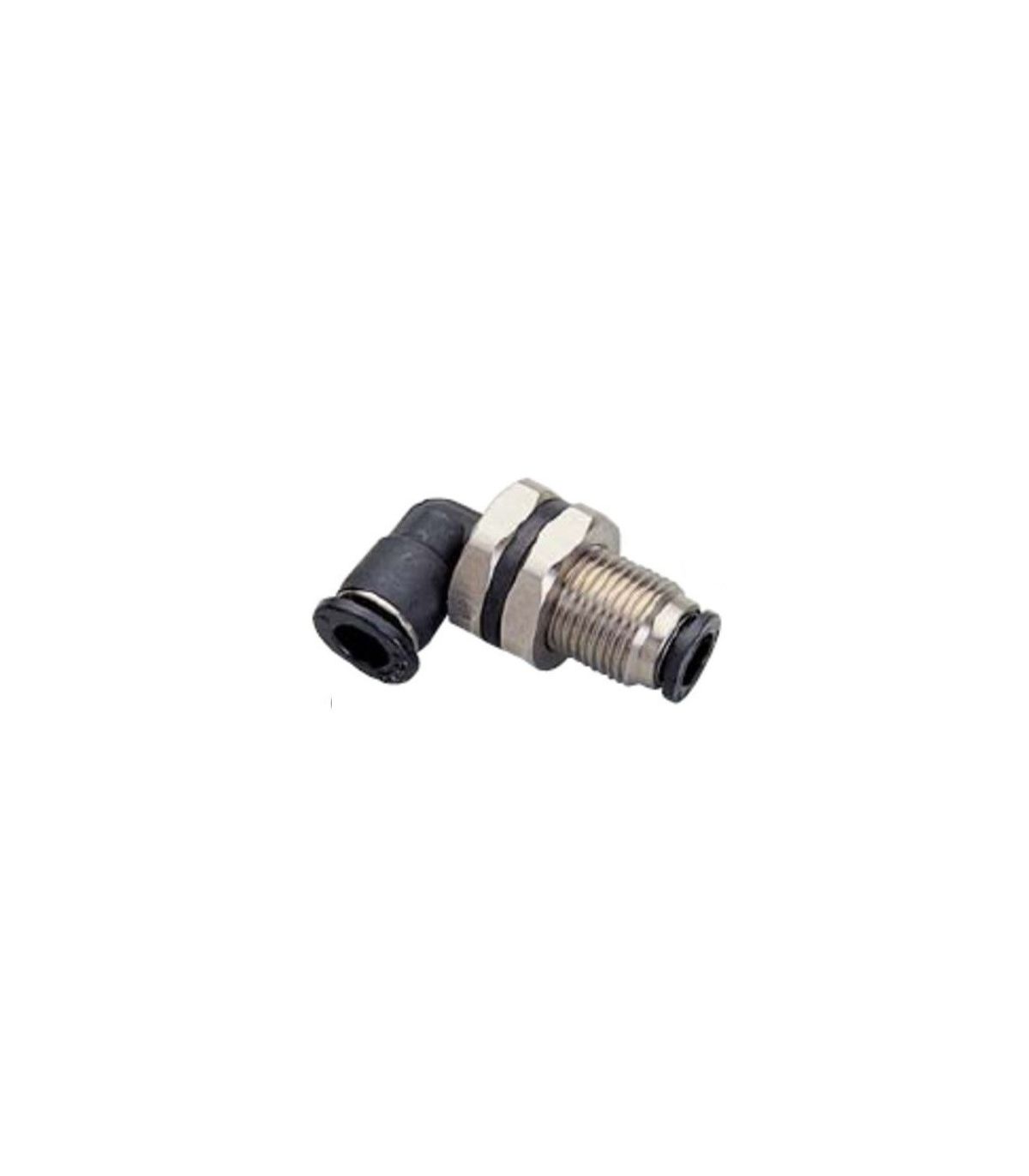

MINIATUR-WINKELSTÜCK MIT SCHOTTVERBINDUNG

Eine Miniatur-Winkel-Schottverschraubung ist eine pneumatische oder Fluid-Armatur zum Verbinden flexibler oder halbstarrer Schläuche durch die Wand einer Platte oder eines Gehäuses, wobei gleichzeitig die Durchflussrichtung um 90° geändert wird.

Anwendungen: Kompakte Robotik, medizinische und Laborgeräte, Instrumentierung und Automatisierung, elektronische Maschinen und Geräte mit begrenztem Platz, 3D-Drucksysteme.

Technisches Datenblatt:

• Körper aus Acetylharz. Metallteile aus vernickeltem Messing.
• Ideal für mikropneumatische Baugruppen.
• 40 % Reduzierung gegenüber einer herkömmlichen Armatur.
• Elliptischer Druckknopf: Einfache Demontage ohne Werkzeug.
• Maximaler Betriebsdruck 16 bar.
• Vakuumdruck: -760 mm Hg (10 Torr).
• Temperatur -15 / 70ºC
