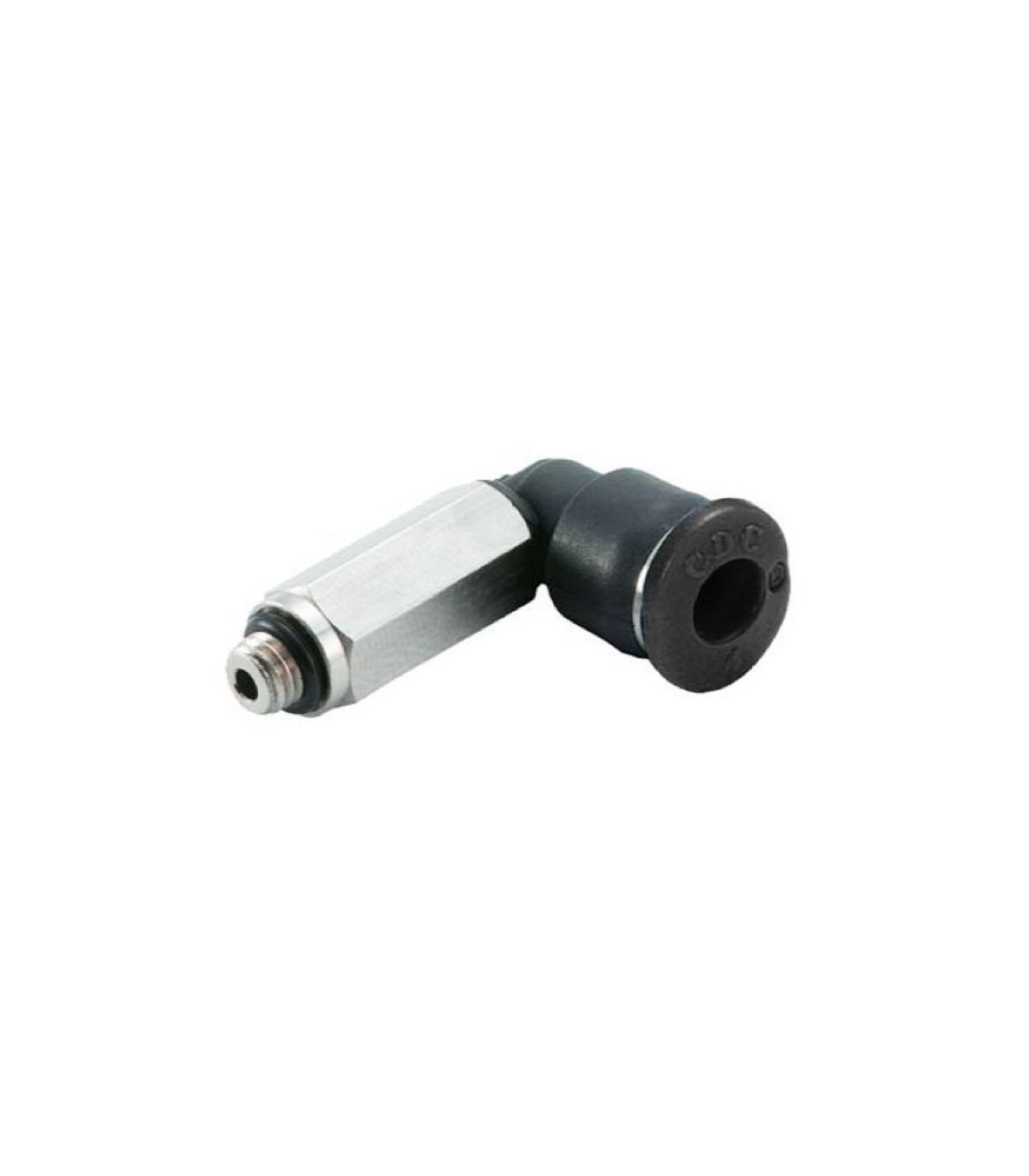

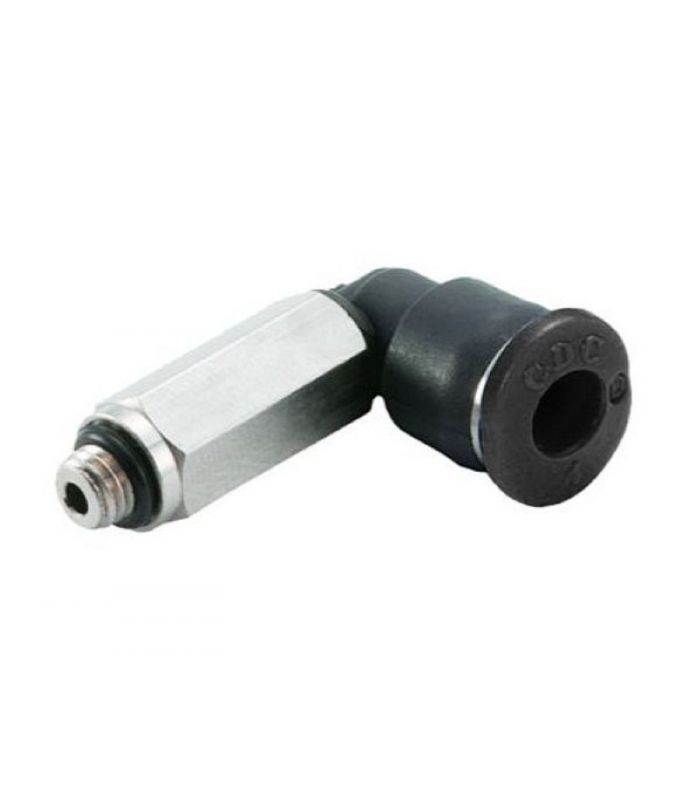

MINIATUR-ANSCHLUSSWINKEL LANGROHR

Eine Miniatur-Langrohr-Winkelverbindung ist ein kleiner Verbinder für Niederdruckflüssigkeits- oder Pneumatiksysteme, der die Verbindung zweier Rohre mit gleichem Durchmesser mit einer Richtungsänderung von 90° ermöglicht. Es zeichnet sich durch eine verlängerte Länge an einem Ende aus.

Anwendungen: Miniaturisierte pneumatische Systeme, Miniatur-Niederdruck-Fluidsysteme, Kleinautomatisierung, Modellbau und Prototyping

Technisches Datenblatt:

• Gehäuse aus Acetalharz. Metallteile aus vernickeltem Messing.
• Ideal für mikropneumatische Baugruppen.
• 40 % weniger als bei einer herkömmlichen Armatur.
• Elliptischer Druckknopf: Einfache Demontage ohne Werkzeug.
• Maximaler Betriebsdruck: 16 bar.
• Vakuumdruck: -750 mm Hg (10 Torr.).
• Temperatur: -15 °C bis +70 °C.
