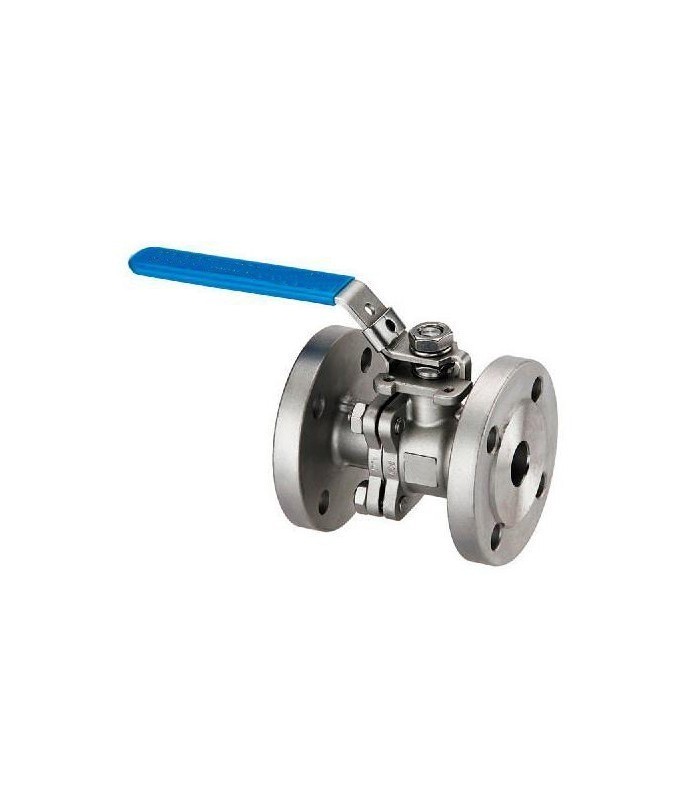

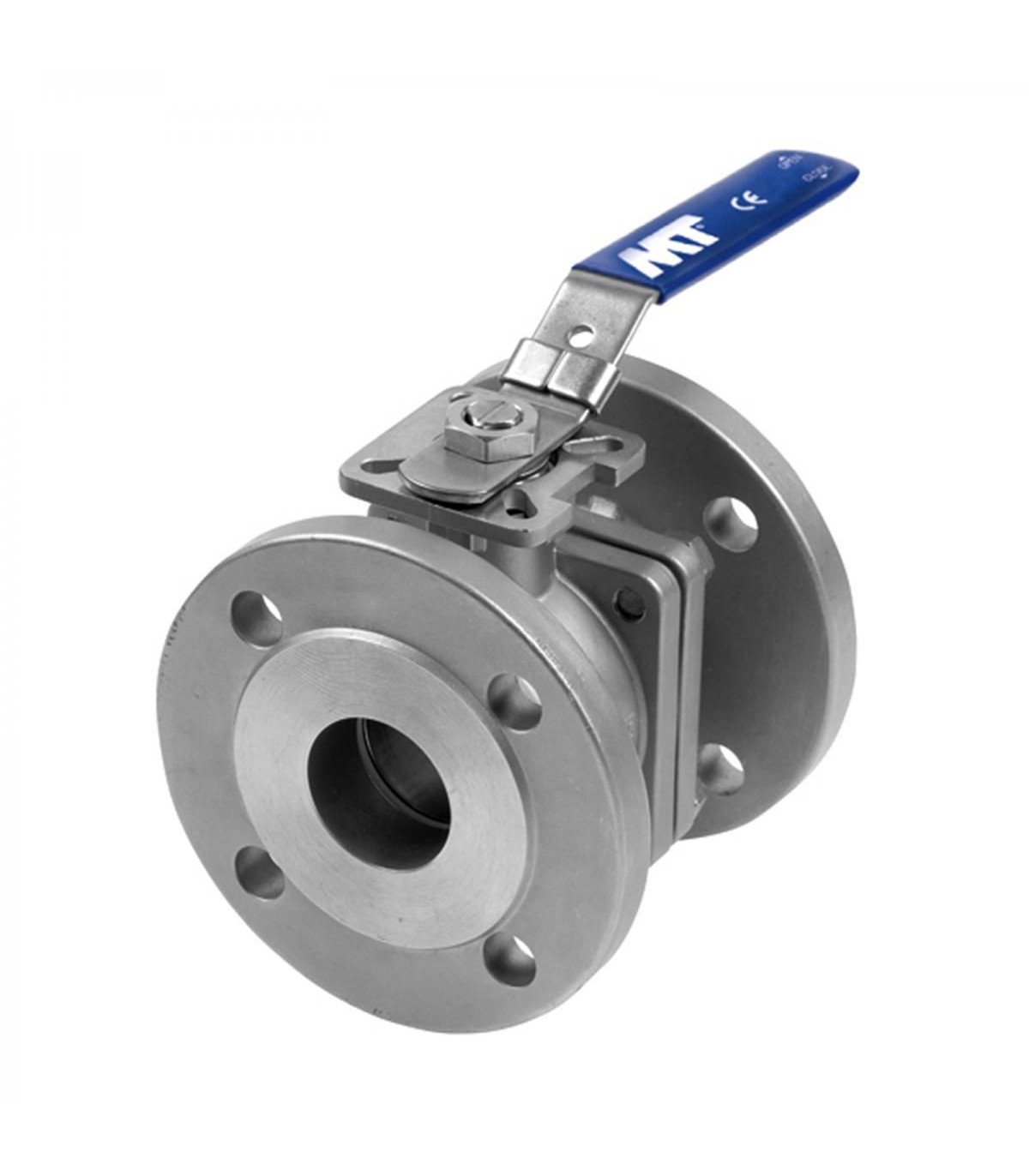

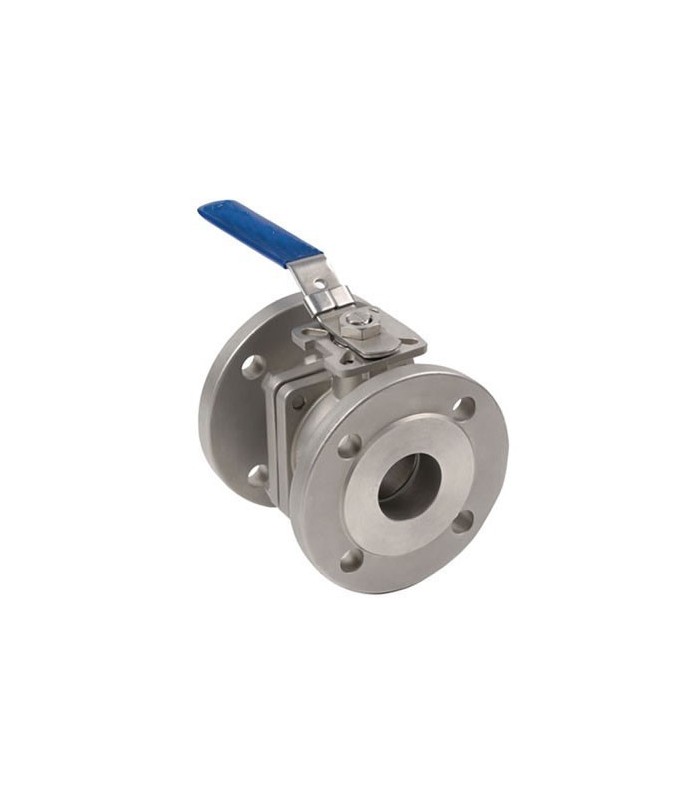

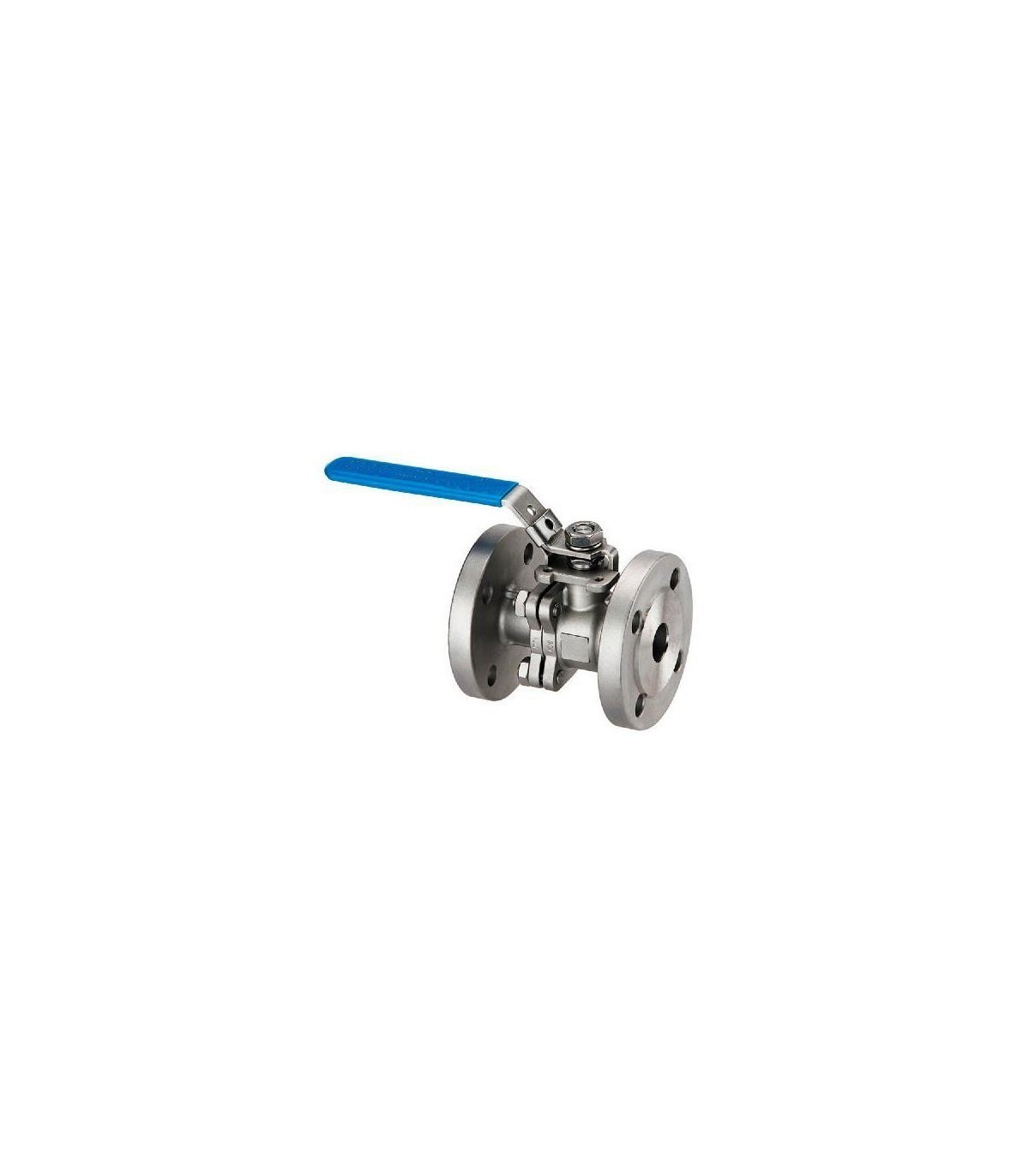

La valvola a sfera flangiata in acciaio ANSI 600 ISO-5211 è progettata per l'intercettazione e l'isolamento dei fluidi in impianti ad alta pressione. È realizzata in acciaio al carbonio e presenta connessioni flangiate conformi alla classe ANSI 600.
Applicazioni: industria chimica, industria petrolchimica, industria del gas, trattamento delle acque, sistemi di processo automatizzati.
Specifiche tecniche:
La valvola a sfera flangiata in acciaio ANSI 600 ISO-5211 è progettata per l'isolamento e il controllo del flusso di fluidi in impianti industriali soggetti ad alte pressioni.
La sua robusta struttura offre resistenza meccanica e affidabilità operativa. Il meccanismo di rotazione a 90° consente rapide manovre di apertura e chiusura, mentre l'interfaccia ISO 5211 facilita il collegamento di attuatori pneumatici o elettrici compatibili.
È adatto per applicazioni nell'industria petrolchimica, nelle centrali elettriche, negli impianti petroliferi e del gas e nei sistemi di movimentazione dei fluidi, a condizione che le condizioni di esercizio siano compatibili con i materiali di costruzione e di tenuta.
Scheda tecnica di una valvola a sfera flangiata in acciaio ANSI 600 ISO-5211
| Riferimento | Estensione | DN | Ød | L | O | ØD | ØC | F | T | N-Øh | H | H1 | P | ØE | ØU | W |
| 25200068 | 1/2" | 15 | 15 | 165 | 35 | 95 | 66,5 | 6.4 | 14.2 | 4-Ø16 | 39 | 86 | 9 | 42 | 6 | 147 |
| 25200069 | 3/4" | 20 | 20 | 190 | 43 | 117 | 82,6 | 6.4 | 15.7 | 4-Ø19 | 46.3 | 96 | 9 | 42 | 6 | 147 |
| 25200070 | 1" | 25 | 25 | 216 | 51 | 124 | 88,9 | 6.4 | 17.5 | 4-Ø19 | 53 | 107 | 11 | 50 | 7 | 177 |
| 25200071 | 1-1/4" | 32 | 32 | 229 | 63,5 | 133 | 98,6 | 6.4 | 20.6 | 4-Ø19 | 59,5 | 115 | 11 | 50 | 7 | 177 |
| 25200072 | 1-1/2" | 40 | 38 | 241 | 73.2 | 155 | 114.3 | 6.4 | 22.4 | 4-Ø22.3 | 66 | 127 | 14 | 70 | 9 | 197 |
| 25200073 | 2" | 50 | 50 | 292 | 92 | 165 | 127 | 6.4 | 25.4 | 8-Ø19 | 77 | 136 | 14 | 70 | 9 | 197 |
| 25200074 | 2-1/2" | 65 | 63,5 | 330 | 104,7 | 190 | 149.4 | 6.4 | 28.4 | 8-Ø22.3 | 98,5 | 166 | 17 | 102 | 11 | 300 |
| 25200075 | 3" | 80 | 76 | 356 | 127 | 210 | 168.1 | 6.4 | 31.8 | 8-Ø22.3 | 108 | 206 | 17 | 102 | 11 | 300 |
| 25200076 | 4" | 100 | 100 | 432 | 157.2 | 273 | 215,9 | 6.4 | 38.1 | 8-Ø25.4 | 136 | 240 | 22 | 102 | 11 | 400 |
