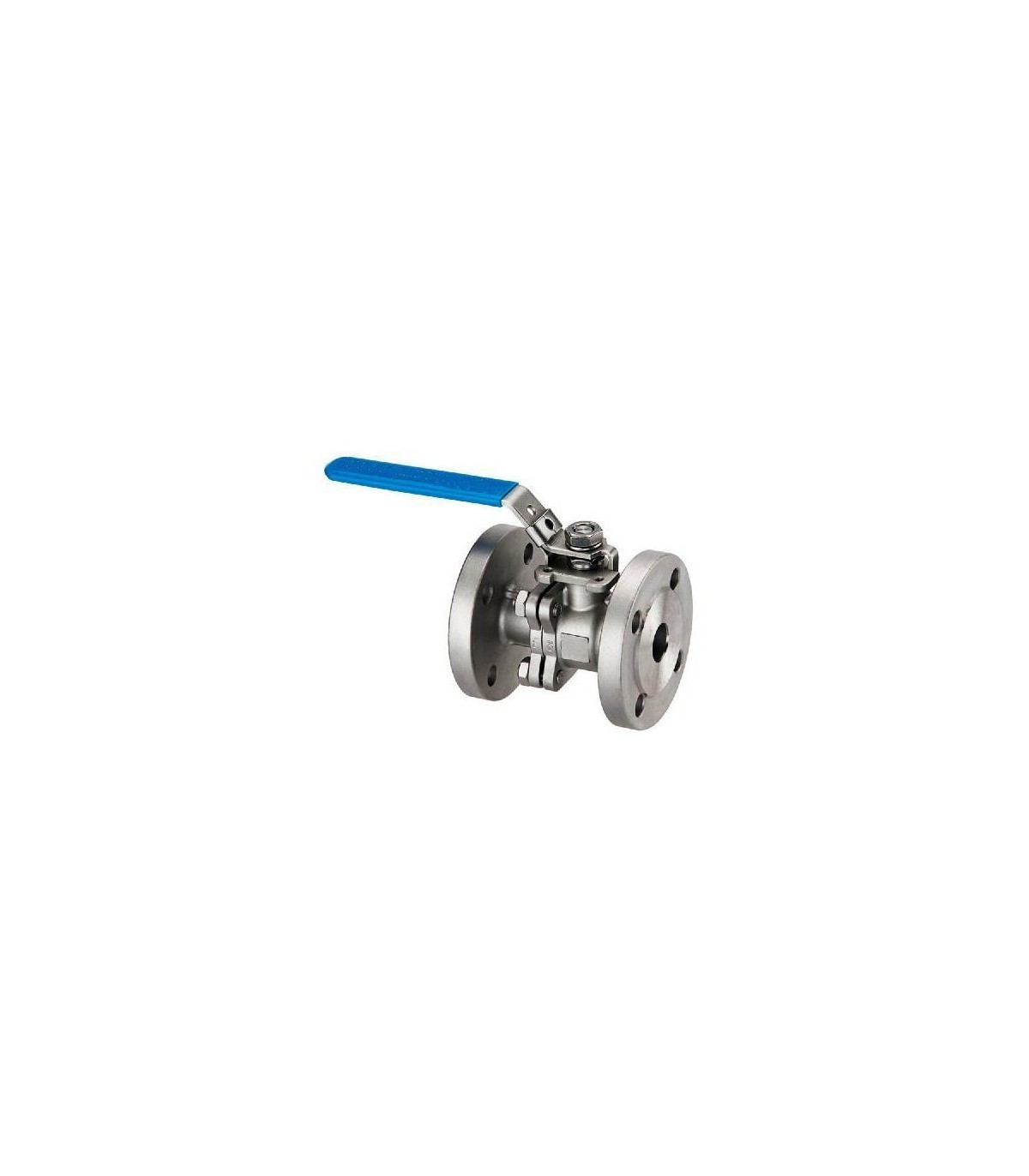

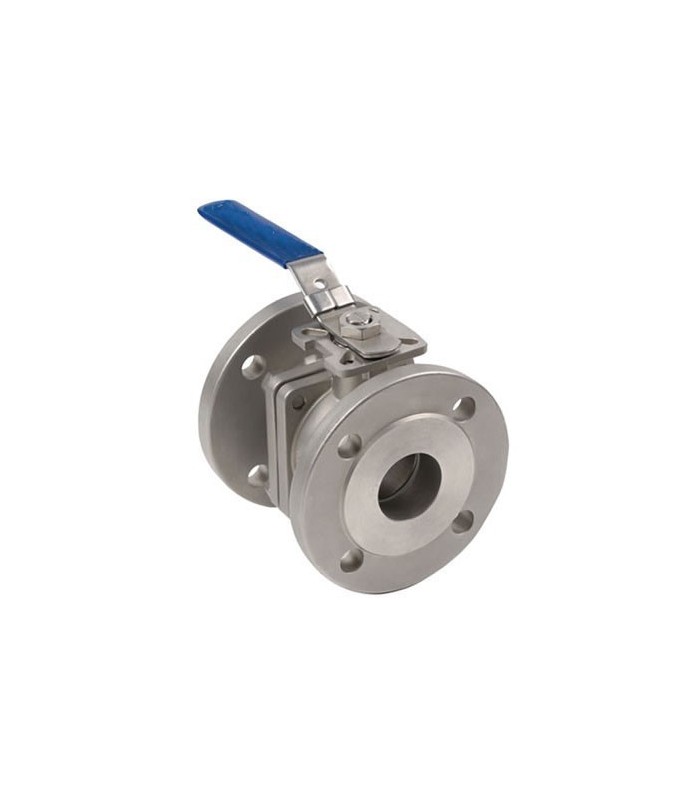

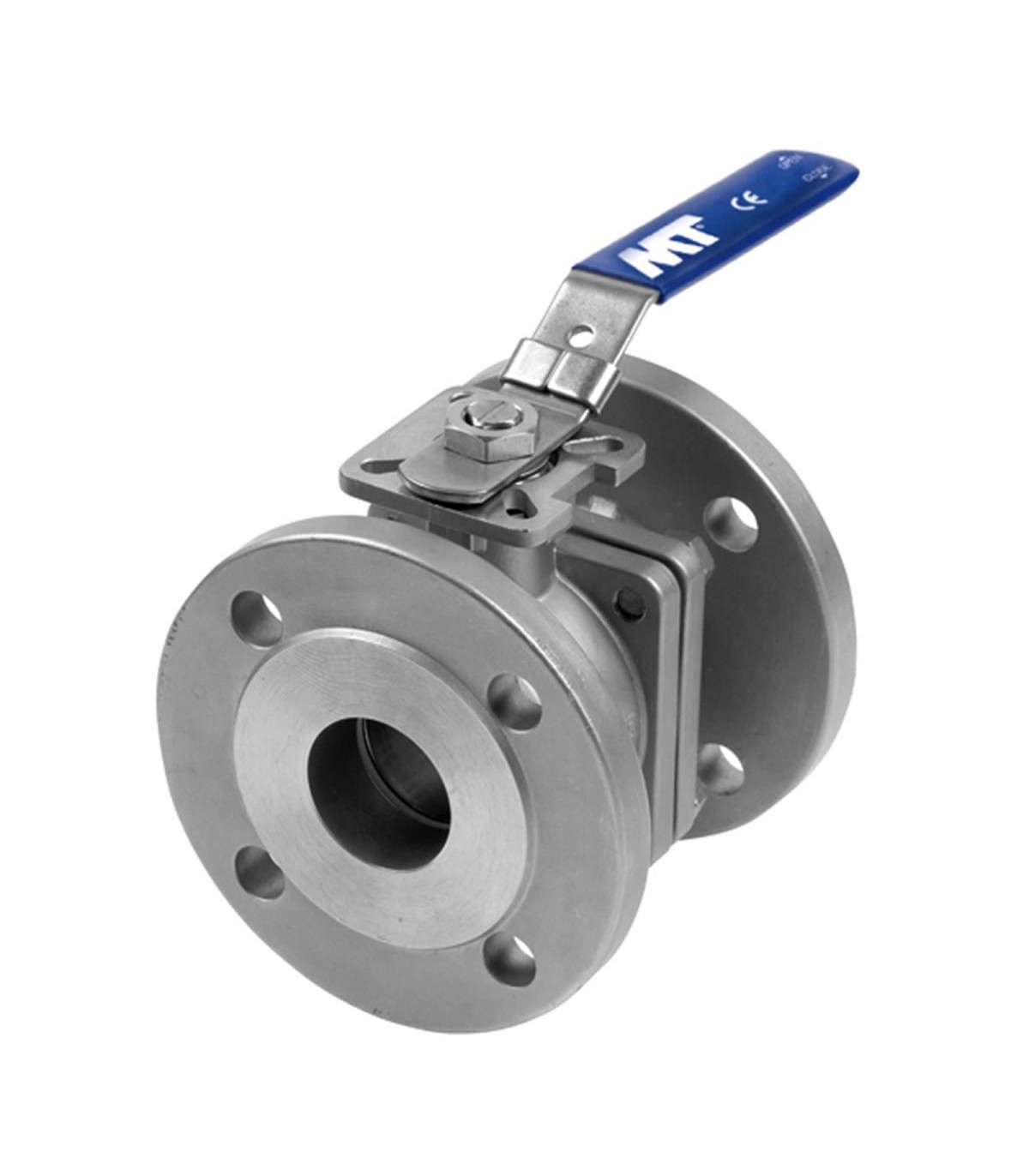

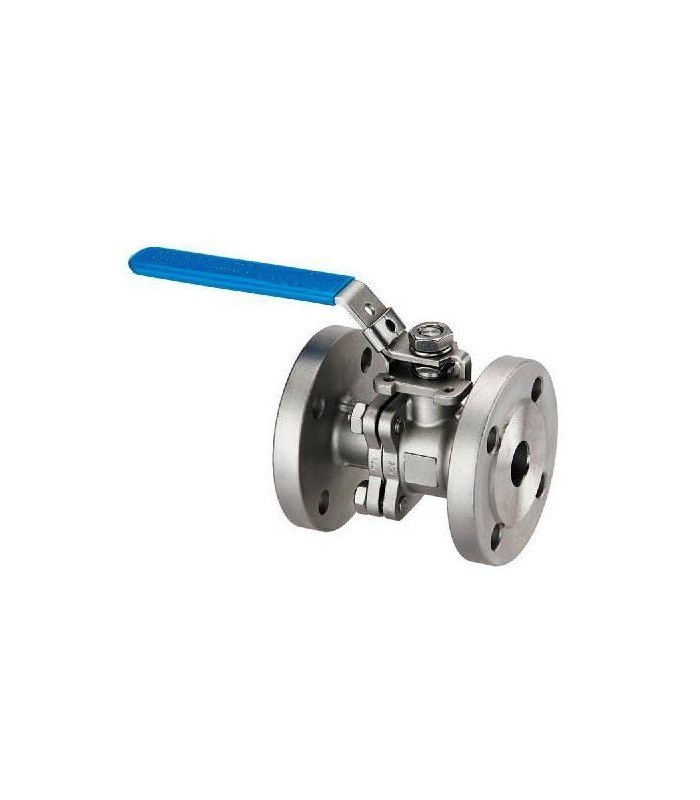

La Válvula de bola acero brida ANSI 600 ISO-5211 está diseñada para el cierre y aislamiento de fluidos en instalaciones de alta presión. Está fabricada en acero al carbono y dispone de conexiones embridadas según ANSI Clase 600.
Aplicaciones: Industria química, petroquímica, industria del gas, agua, sistemas automatizados de proceso.
Ficha técnica:
La válvula de bola acero brida ANSI 600 ISO-5211 está diseñada para el aislamiento y control de paso de fluidos en instalaciones industriales sometidas a condiciones de presión elevadas.
Su construcción robusta ofrece resistencia mecánica y fiabilidad operativa. El accionamiento mediante giro de 90° permite realizar maniobras rápidas de apertura y cierre, mientras que la interfaz ISO 5211 facilita el acoplamiento de actuadores neumáticos o eléctricos compatibles.
Es adecuada para aplicaciones en industrias petroquímicas, plantas de generación de energía, instalaciones de petróleo y gas y sistemas de conducción de fluidos, siempre que las condiciones de servicio sean compatibles con los materiales de construcción y sellado.
Ficha técnica de una Válvula de bola acero brida ANSI 600 ISO-5211
| Referencia | Medida | DN | Ød | L | ØR | ØD | ØC | f | T | N-Øh | H | H1 | P | ØE | ØU | W |
| 25200068 | 1/2" | 15 | 15 | 165 | 35 | 95 | 66.5 | 6.4 | 14.2 | 4-Ø16 | 39 | 86 | 9 | 42 | 6 | 147 |
| 25200069 | 3/4" | 20 | 20 | 190 | 43 | 117 | 82.6 | 6.4 | 15.7 | 4-Ø19 | 46.3 | 96 | 9 | 42 | 6 | 147 |
| 25200070 | 1" | 25 | 25 | 216 | 51 | 124 | 88.9 | 6.4 | 17.5 | 4-Ø19 | 53 | 107 | 11 | 50 | 7 | 177 |
| 25200071 | 1-1/4" | 32 | 32 | 229 | 63.5 | 133 | 98.6 | 6.4 | 20.6 | 4-Ø19 | 59.5 | 115 | 11 | 50 | 7 | 177 |
| 25200072 | 1-1/2" | 40 | 38 | 241 | 73.2 | 155 | 114.3 | 6.4 | 22.4 | 4-Ø22.3 | 66 | 127 | 14 | 70 | 9 | 197 |
| 25200073 | 2" | 50 | 50 | 292 | 92 | 165 | 127 | 6.4 | 25.4 | 8-Ø19 | 77 | 136 | 14 | 70 | 9 | 197 |
| 25200074 | 2-1/2" | 65 | 63.5 | 330 | 104.7 | 190 | 149.4 | 6.4 | 28.4 | 8-Ø22.3 | 98.5 | 166 | 17 | 102 | 11 | 300 |
| 25200075 | 3" | 80 | 76 | 356 | 127 | 210 | 168.1 | 6.4 | 31.8 | 8-Ø22.3 | 108 | 206 | 17 | 102 | 11 | 300 |
| 25200076 | 4" | 100 | 100 | 432 | 157.2 | 273 | 215.9 | 6.4 | 38.1 | 8-Ø25.4 | 136 | 240 | 22 | 102 | 11 | 400 |
