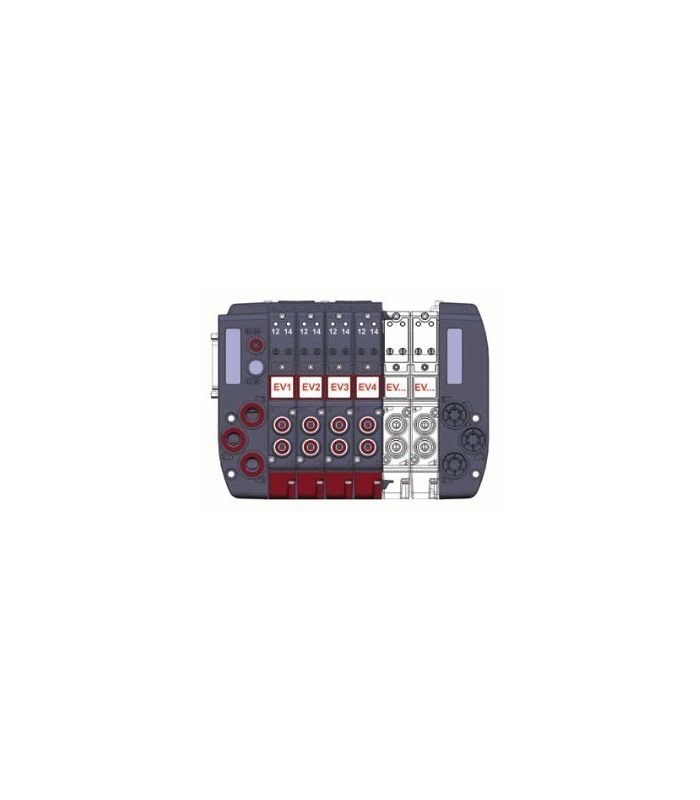

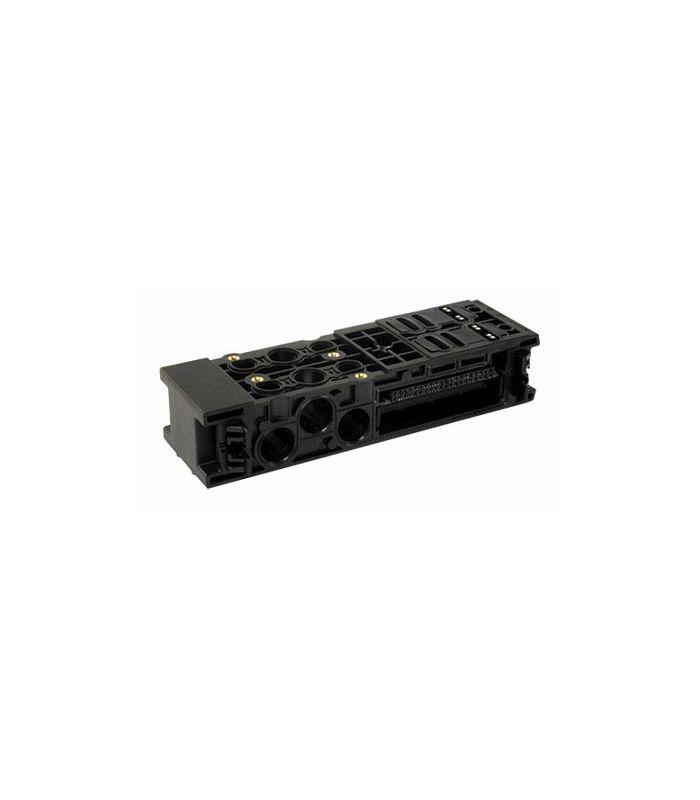

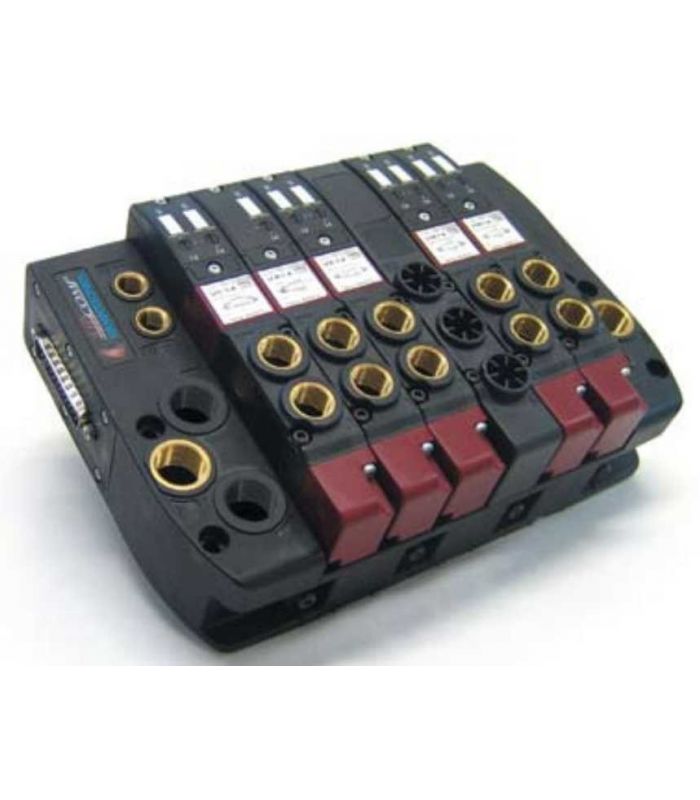

MULTIPOLAR BASISMODUL 2 POSITIONEN

Ein 2-Positionen-Multipol-Basismodul dient zur gleichzeitigen Ansteuerung von zwei Magnetventilen der Serie 150. Jede Position ist mit zwei elektrischen Signalen ausgestattet, wodurch die Magnetventile präzise angeschlossen und gesteuert werden können.

Technisches Datenblatt:

• Sub-D multipolares integriertes System
• Einfachheit und Vielseitigkeit bei Montage und Verkabelung.
• Doppelter Elektropilot, auf derselben Seite untergebracht, wodurch die Größe der Batterie reduziert wird.
• Große Auswahl an Ventilen und Modulen, Gewinden und Steigungen.
• Möglichkeit der Montage von bis zu 20 bistabilen Magnetventilen im selben Block (40 Signale)
• Mehrpoliger 25-poliger Stecker für 2 bis 10 Ventilplätze. Oder 44-poliger Stecker für 2 bis 20 Ventilplätze.
• Schutzart IP-40 bei 25-polig oder IP-65 bei 25- und 44-polig
• Spannung 24 V DC Leistung 1,3 W
• Elektrische PNP-Konfiguration
• Betriebstemperatur -5ºC / 50ºC
• Arbeitsdruck Vakuum -1/10 bar.
