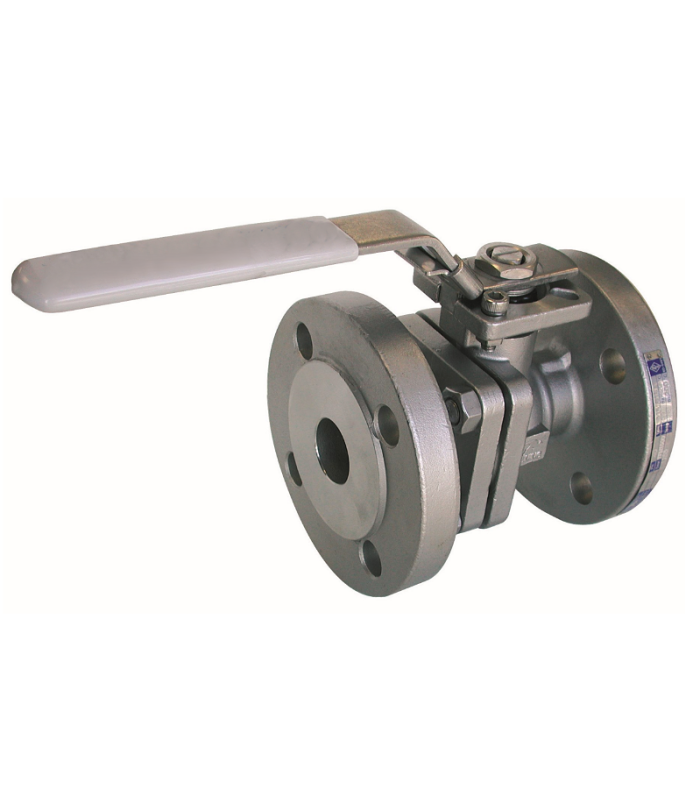

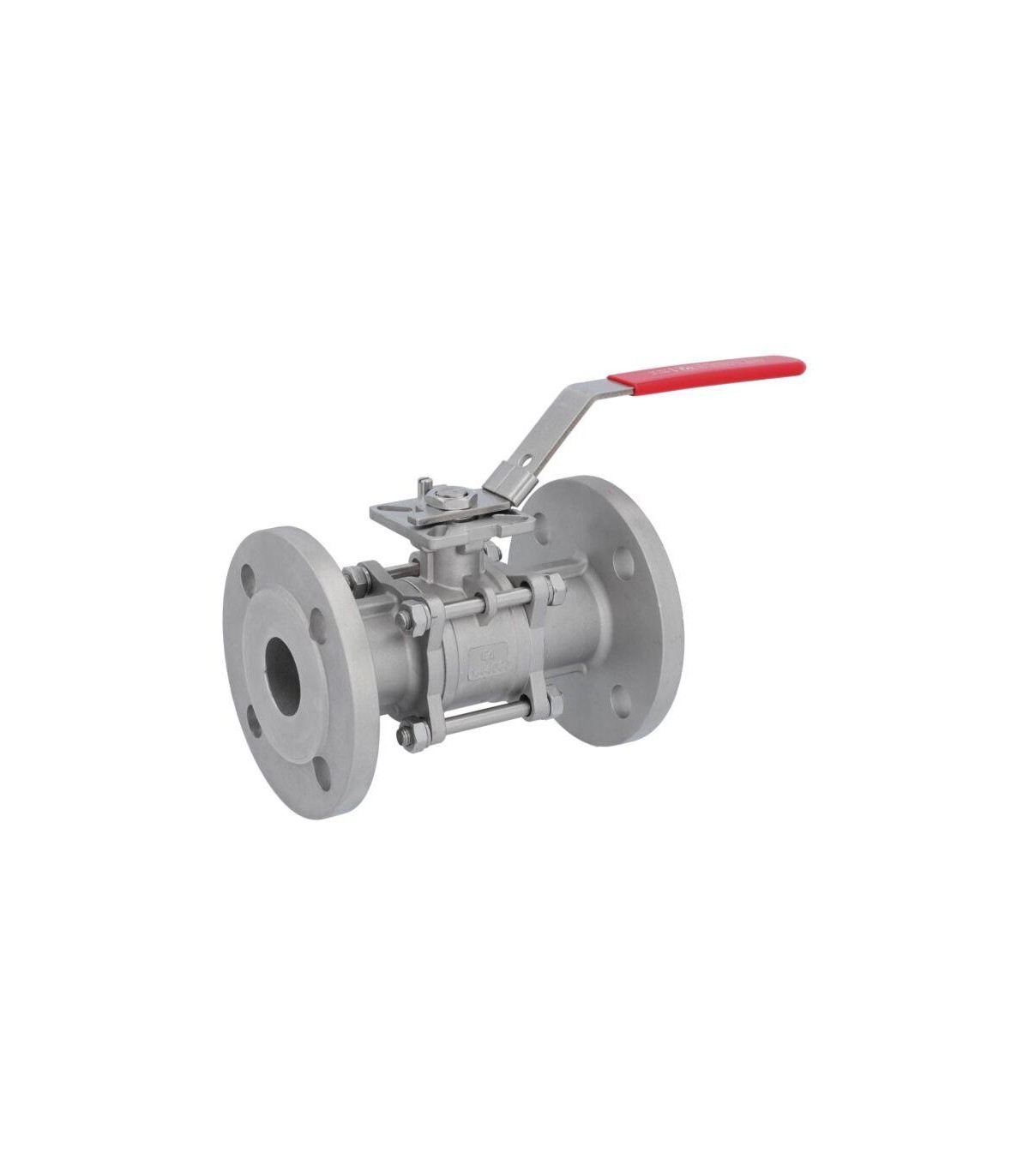

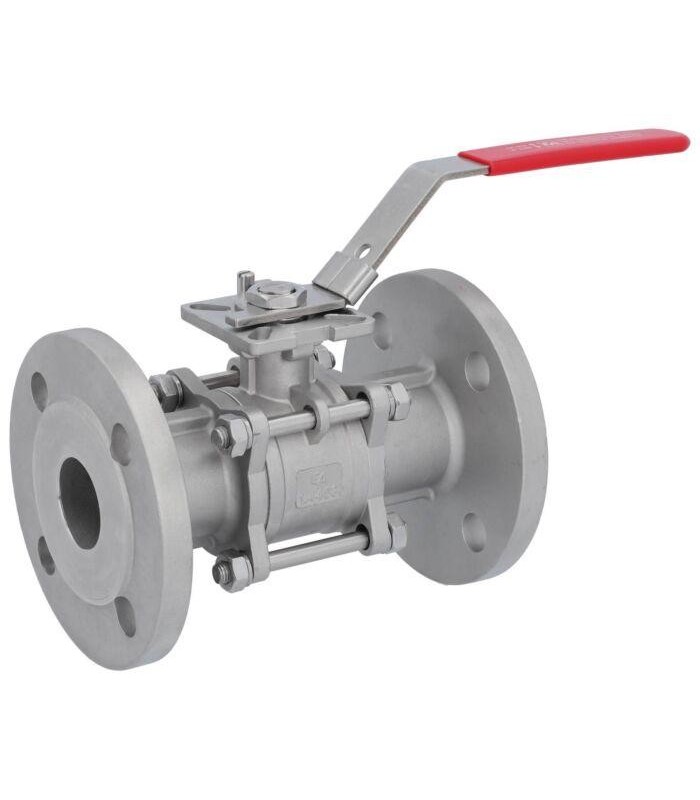

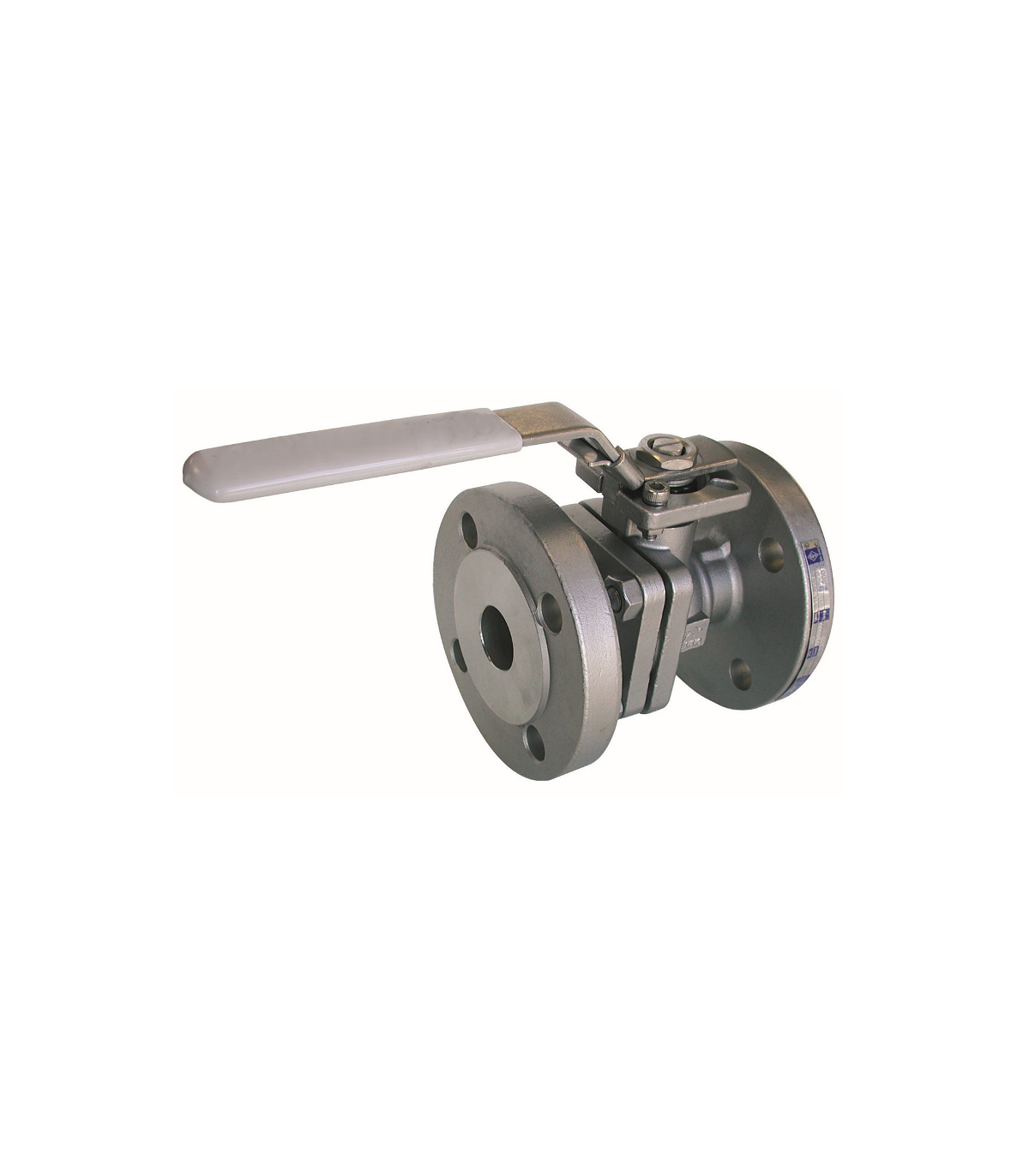

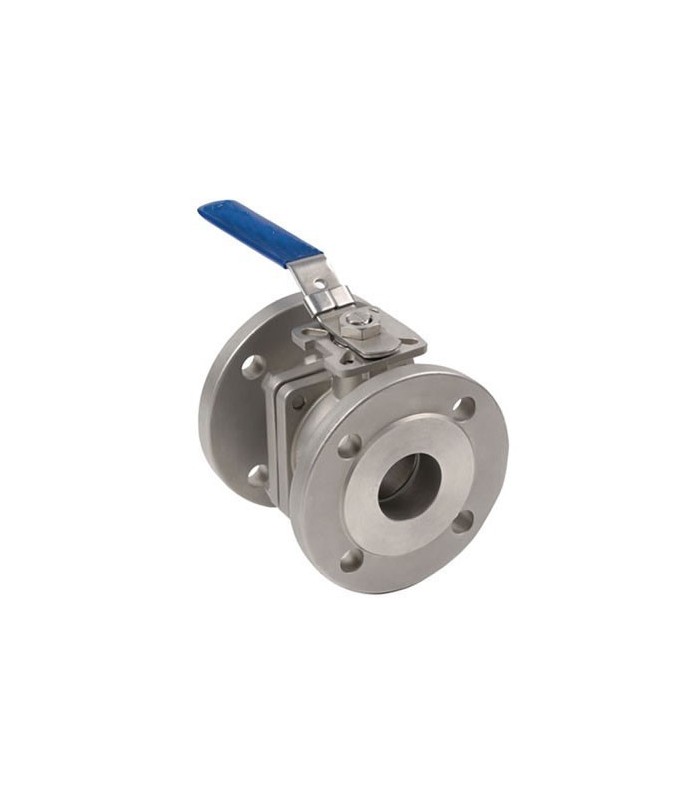

Edelstahl-Kugelhahnflansch DIN-3202 PN16

Das Edelstahl-Kugelhahnventil DIN 3202 PN16 mit Flanschanschluss dient zum Absperren und Isolieren von Flüssigkeiten in Industrieanlagen mit einer 90°-Drehung. Der Flanschanschluss ermöglicht die einfache Montage an Rohrleitungen und die spätere Demontage zur Wartung.

Anwendungsgebiete: Chemische Industrie, Wasseraufbereitung, Lebensmittel- und Industrieprozesse.

Technische Spezifikationen:

  • DN15 bis DN200.
  • GN40/16 Flanschanschluss.
  • DIN 3202 Radstand
  • Nenndruck 40/16 bar
  • Temperatur -29 / +204ºC
  • Möglichkeit des pneumatischen oder elektrischen Antriebs.
Read moreShow less
83,24 € (tax incl.)
68,79 € (o. MwSt.)
GRÖSSE
  • 1/2"
  • 3/4"
  • 1"
  • 1-1/4"
  • 1-1/2"
  • 2"
  • 2-1/2"
  • 3"
  • 4"
  • 5"
  • 6"
  • 8"
Reference:
25200089
Beschreibung

Edelstahl-Flanschkugelhahn DIN-3202 PN16

Das Edelstahl-Flanschkugelventil DIN 3202 PN16 dient zum Absperren und Isolieren von Flüssigkeiten in Industrieanlagen. Sein perforiertes Kugelverschlusssystem ermöglicht ein schnelles Öffnen und Schließen durch eine 90°-Drehung.

Die Edelstahlkonstruktion bietet in zahlreichen Anwendungsbereichen eine gute Korrosionsbeständigkeit. Sie eignet sich für Wasserinstallationen, industrielle Prozesse und Fluidkreisläufe, die mit den Ventilmaterialien kompatibel sind.

Anwendungen

  • Wasseraufbereitung und -verteilung
  • Chemische Industrie
  • Industrie- und Lebensmittelprozesse

Technisches Datenblatt für ein DIN-3202 PN16 Flansch-Kugelventil aus Edelstahl :

Referenz Ausmaß DN Ød L L* ODER ØD ØC F T N Oh G H H1 M A1 A2 B1 B2 W ISO 5211
25200089 1/2" 15 15 115 130 45 95 65 2 16 4 14 9 48 78 9 6 6 42 36 145 F03-F04
25200090 3/4" 20 20 12 150 58 105 75 2 18 4 14 9 53 84 9 6 6 42 36 145 F03-F04
25200091 1" 25 25 125 160 68 115 85 2 18 4 14 11 58,5 89,5 11 6 7 50 42 175 F04-F05
25200092 1-1/4" 32 32 130 180 78 140 100 2 18 4 18 11 71 101 11 6 7 50 42 175 F04-F05
25200093 1-1/2" 40 38 140 200 88 150 110 3 18 4 18 14 76 107 14 7 9 70 50 190 F05-F07
25200094 2" 50 50 150 230 102 165 125 3 20 4 18 14 85 116 14 7 9 70 50 190 F05-F07
25200095 2-1/2" 65 63,5 170 290 122 185 145 3 18 4 18 17 101,5 150 17 9 11 102 70 265 F07-F10
25200096 3" 80 76 180 310 138 200 160 3 20 8 18 17 115,5 176 17 9 11 102 70 300 F07-F10
25200097 4" 100 100 190 350 158 220 180 3 20 8 18 22 140 205 22 - 11 102 - 400 F10
25200098 5" 125 125 325 400 188 250 210 3 22 8 18 27 183 255,5 27 14 - - 125 600 F12
25200099 6" 150 150 350 450 212 285 240 3 22 8 22 27 204 275 27 14 - - 125 800 F12
25200100 8" 200 200 400 550 268 340 295 3 24 8 22 27 252,5 328 27 14 - - 125 800 F12

Read moreShow less
