Unión recta tubo rosca cilíndrica métrica
Una unión recta tubo rosca cilíndrica métrica es un accesorio de conexión utilizado para unir un tubo con un componente que dispone de rosca interna o externa de tipo cilíndrico métrico, manteniendo una conexión directa y alineada.
Características principales:
Una unión recta tubo rosca cilíndrica métrica es un accesorio de conexión utilizado para unir un tubo con un componente que dispone de rosca interna o externa de tipo cilíndrico métrico, manteniendo una conexión directa y alineada.
Es una pieza diseñada con un extremo para conexión de tubo y un extremo con rosca métrica cilíndrica, normalizada bajo el sistema métrico ISO, que requiere elemento de sellado adicional como junta tórica u arandela para garantizar la estanqueidad.

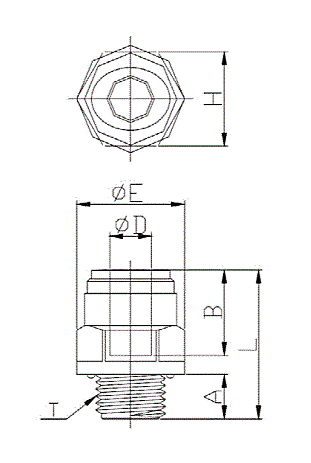

Ficha técnica de la unión recta tubo rosca cilíndrica métrica:
| CÓDIGO | ØD | T | A | B | ØE | L | H (Hex) | PESO (g) |
| 36010010 | 4 | G1/8" | 6,0 | 14,7 | 16,6 | 21,9 | 15 | 3,3 |
| 36010011 | G1/4" | 8,5 | 14,7 | 20,5 | 23,9 | 18 | 4,8 | |
| 36010019 | 6 | G1/8" | 6,0 | 16,1 | 16,6 | 24,1 | 15 | 3,3 |
| 36010020 | G1/4" | 8,5 | 16,1 | 20,5 | 24,1 | 18 | 4,8 | |
| 36010023 | 8 |
G1/8" | 6,0 | 17,5 | 18,5 | 27,0 | 17 | 5,2 |
| 36010024 | G1/4" | 8,5 | 17,5 | 20,5 | 28,5 | 18 | 6,1 | |
| 36010025 | G3/8" | 9,0 | 17,5 | 24,0 | 26,5 | 21 | 7,0 | |
| 36010026 | G1/2" | 12,5 | 17,5 | 28,5 | 29,5 | 26 | 11,9 | |
| 36010029 | 10 | G1/4" | 8,5 | 17,5 | 24,1 | 30,8 | 19 | 7,2 |
| 36010030 | G3/8" | 9,0 | 20,1 | 24,2 | 26,3 | 21 | 7,0 | |
| 36010031 | G1/2" | 12,5 | 20,1 | 28,5 | 29,8 | 26 | 7,9 | |
| 36010033 | 12 | G3/8" | 9,0 | 24,7 | 27,0 | 34,2 | 24 | 11,6 |
| 36010034 | 1/2" | 12,5 | 24,7 | 28,5 | 32,7 | 26 | 12,5 |
