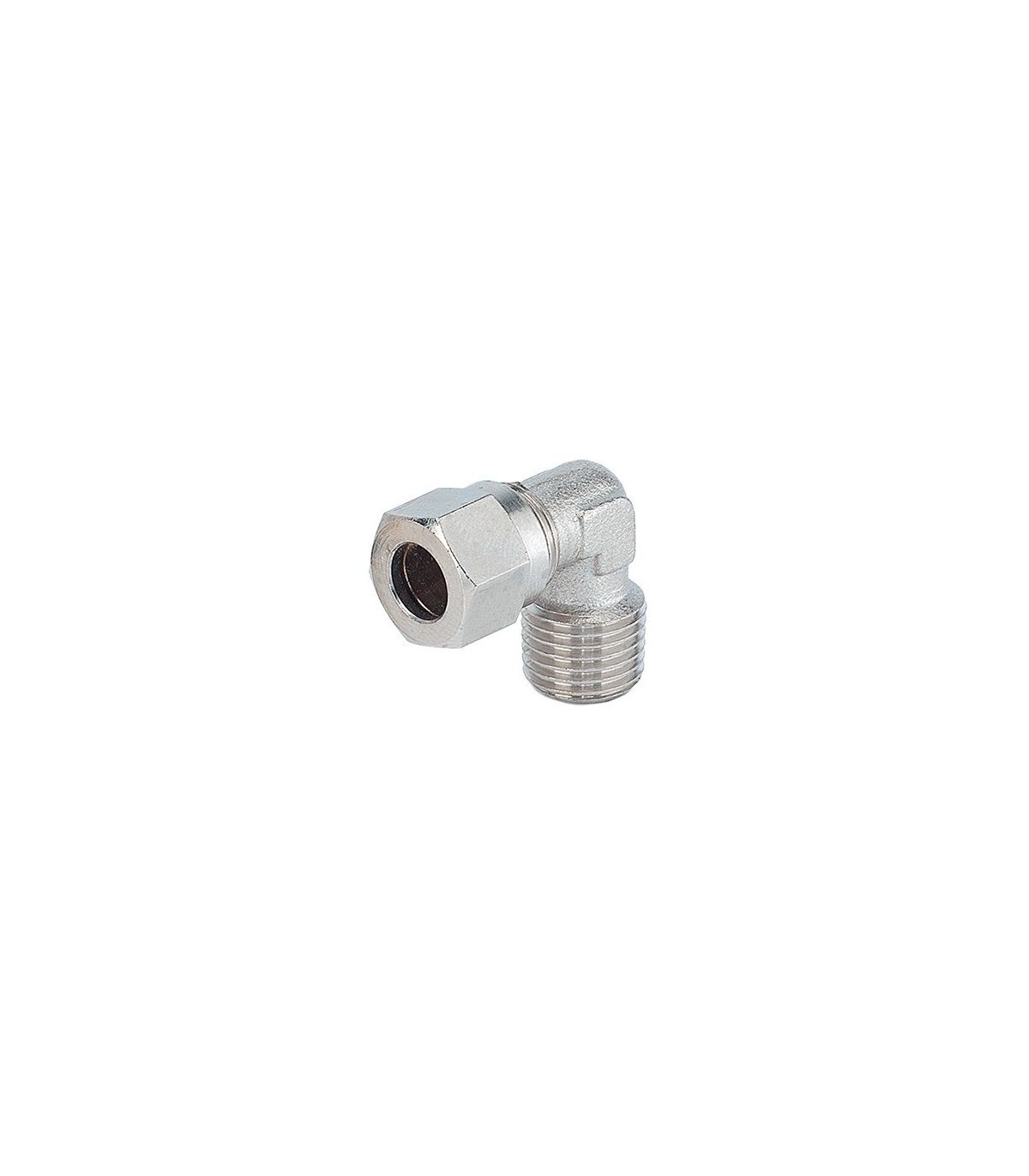

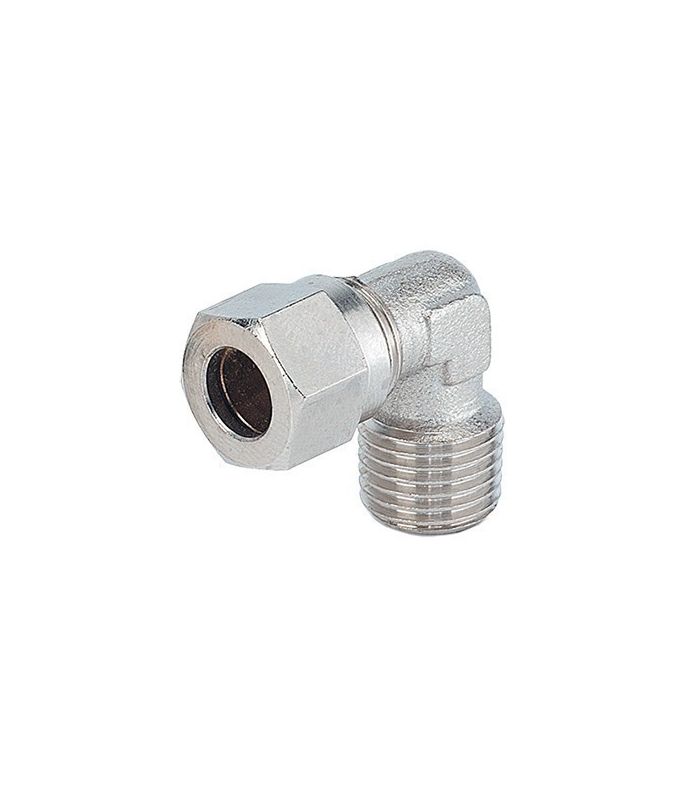

Gomito conico, tubo, dado e bicono
Gomito filettato conico, dado per tubo e bicono
Un gomito conico con dado e raccordo bicono è un raccordo a 90° progettato per collegare un tubo rigido a una porta filettata conica maschio. Fornisce una connessione sicura e a tenuta stagna, adatta a spazi ristretti.
Caratteristiche principali:
- Realizzato in ottone nichelato UNI-EN 12164CWG14N.
- Buona resistenza alla pressione e alla temperatura di esercizio.
- Filettatura conica 1507 - DIN 2999 e filettatura cilindrica ISO 228.
- Pressione di esercizio max. 110 bar fino a Ø 8 mm, 60 bar da Ø 10 a 18 mm.
- Adatto per tubi in rame, ferro, alluminio, ottone, PA e PU
Gomito filettato conico, dado per tubo e bicono
Il collegamento al tubo avviene tramite un sistema a compressione con dado e raccordo bicono che, una volta serrato, crea una tenuta metallica ermetica . La filettatura conica maschio all'altra estremità garantisce la tenuta per deformazione e serraggio diretto. Questo tipo di giunzione consente di cambiare direzione al tubo senza piegarlo, facilitando le installazioni in spazi ristretti e garantendo una connessione robusta e senza perdite anche sotto pressione.
Vantaggi
- Ottima tenuta stagna.
- Resistente alle vibrazioni e alla pressione.
- Ideale per cambiare direzione senza piegare il tubo.
- Montaggio facile, sicuro e durevole.
Applicazioni
- Sistemi di lubrificazione automatica.
- Impianti idraulici e pneumatici leggeri.
- Macchinari industriali e automazione.
- Collegamenti in cui è necessario unire un tubo rigido con un componente filettato in un gomito a 90°.
