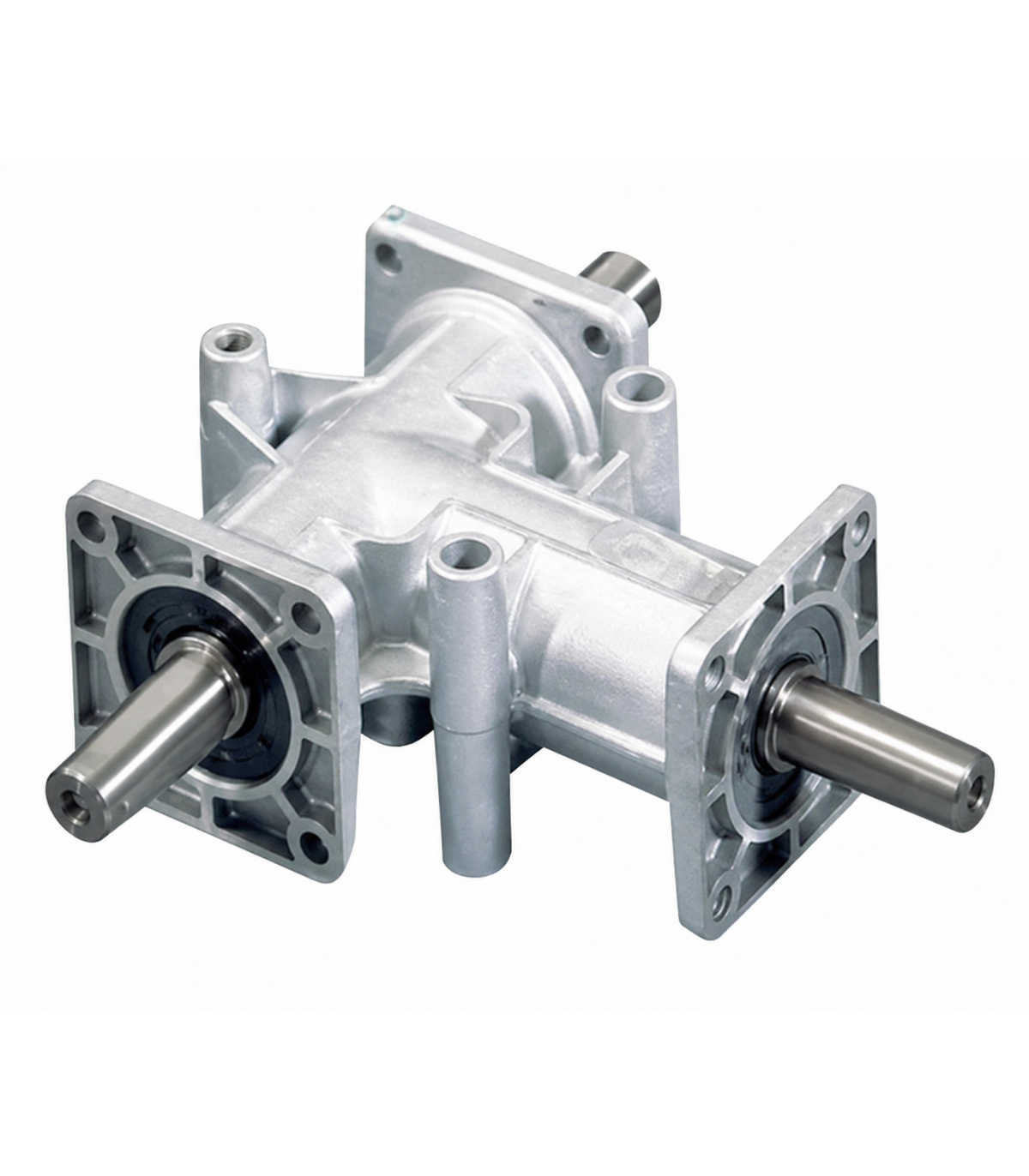

Trasmissione angolare a 8 assi

Trasmissione angolare a 8 assi

Un azionamento angolare a 8 assi è un dispositivo meccanico utilizzato per modificare la direzione di rotazione di un albero di un angolo di 90 gradi.

Applicazioni: macchine industriali, agricole ed edili, automobili, camion e trattori, robot e bracci meccanici.

Scheda dati:

• Possibilità in 2 e 3 modi
• Rapporto 1:1 o 2:1 (da specificare)
• I riduttori sono stati progettati per una velocità in ingresso (asse A) di 1400 rpm Tale velocità, con la potenza applicabile, determina una durata media di 10.000 ore. La velocità in ingresso è consentita fino a 3000 rpm solo per brevi periodi. I riduttori con rapporto di riduzione possono essere utilizzati anche come moltiplicatori di velocità, non superando i 750 rpm in ingresso per il rapporto 1:2.
• Le temperature consentite per il corretto funzionamento dei forward sono comprese tra -18°C e +80°C (0°F e 170°F).
• Le trasmissioni vengono fornite già dotate di lubrificante. I riduttori della serie 4000 sono lubrificati con olio sintetico. Poiché si tratta di lubrificazione a vita, non è necessario rabboccare o sostituire l'olio per l'intera vita prevista del ritorno.
• Gli ingranaggi sono a denti conici elicoidali GLEASON realizzati in acciaio legato, cementati e rinvenuti e garantiscono un buon funzionamento in entrambi i sensi di rotazione.
• Gli assi sono realizzati in acciaio raffinato e temperato. Fanno eccezione i riduttori con rapporto di riduzione, nei quali gli alberi d'entrata (asse A) sono realizzati in acciaio legato, cementato e rettificato.
• La rotazione degli assi avviene su cuscinetti a sfere di grandi dimensioni. I cuscinetti utilizzati nelle trasmissioni sono della massima qualità e delle migliori marche.
