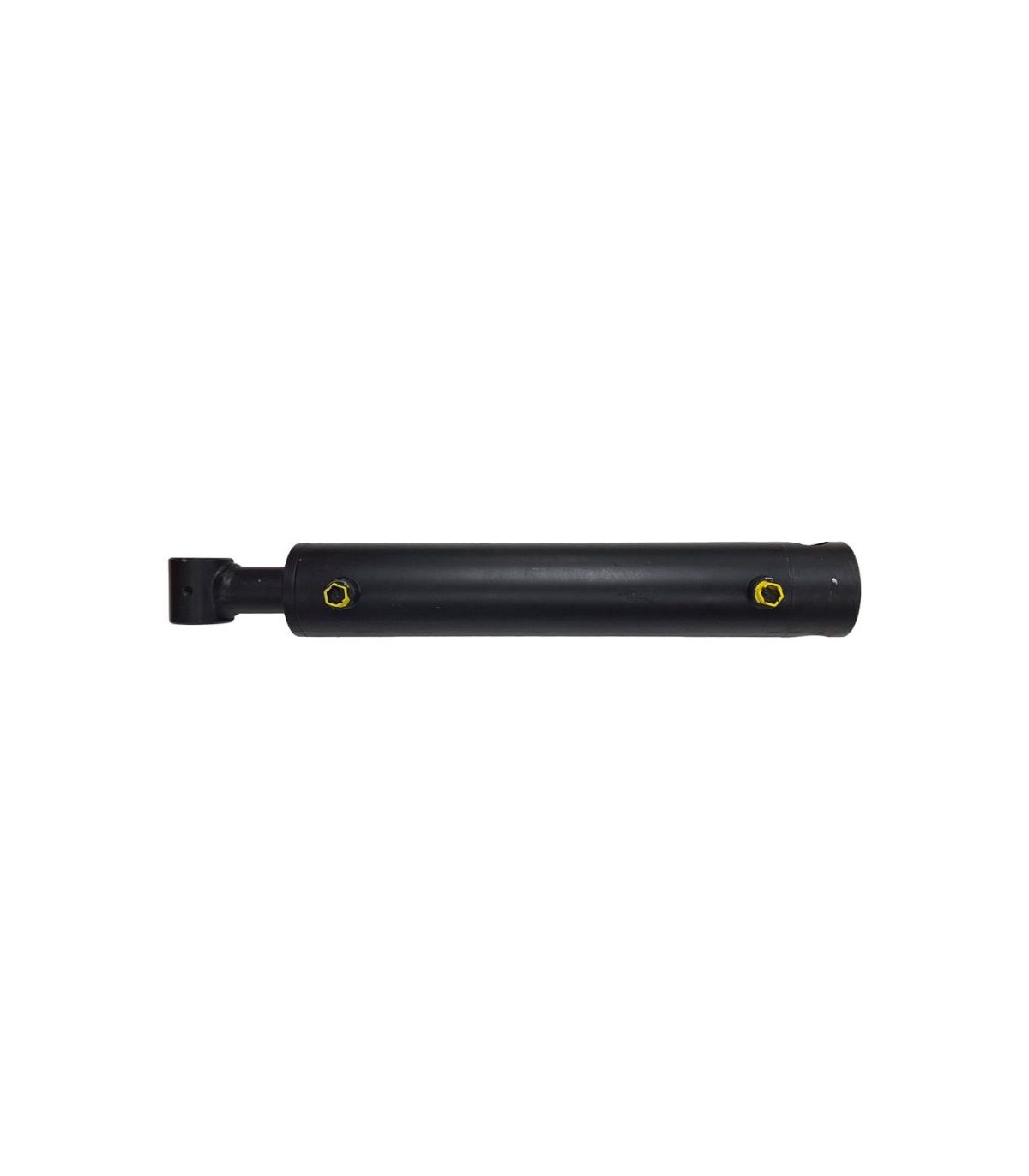

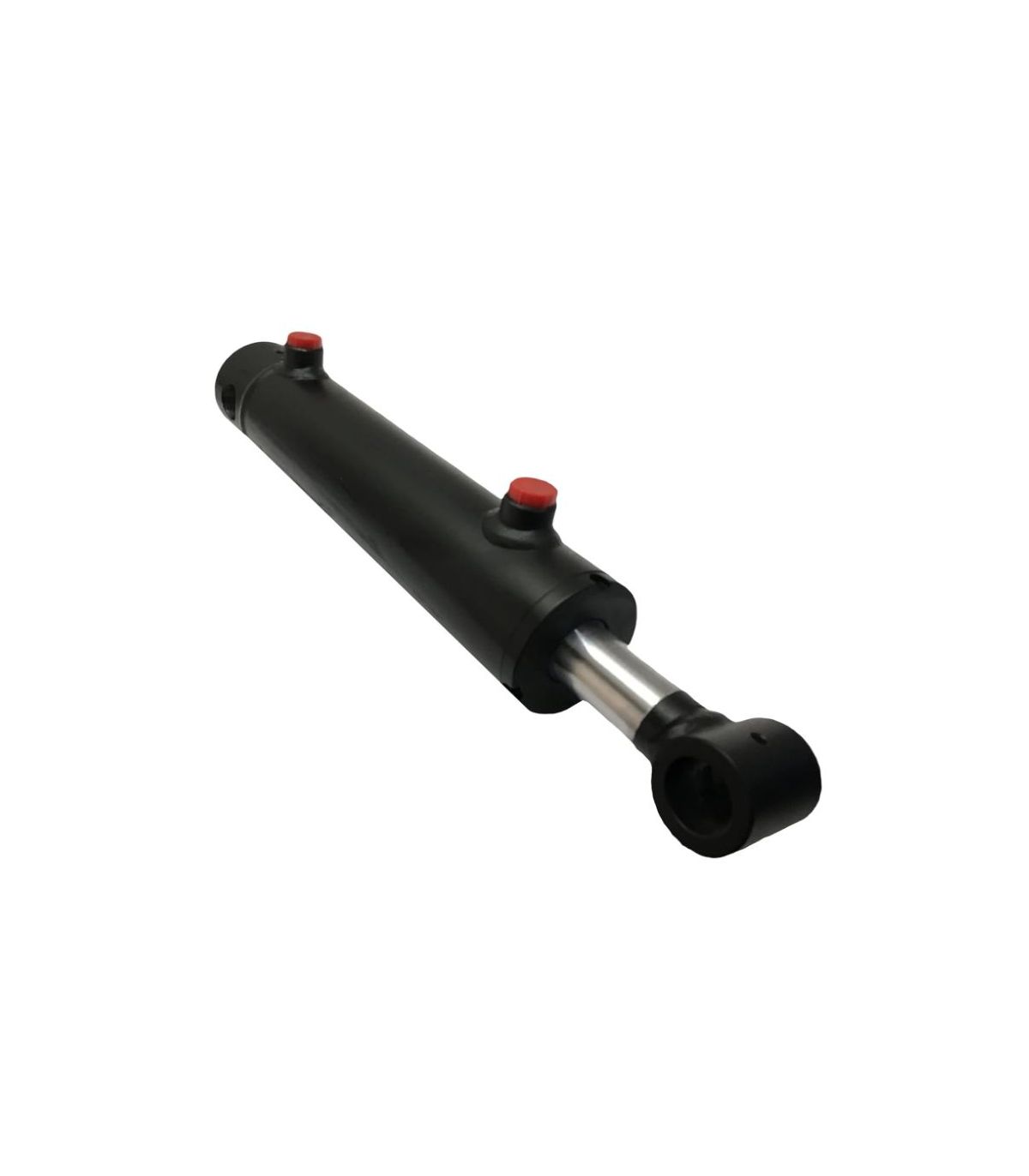

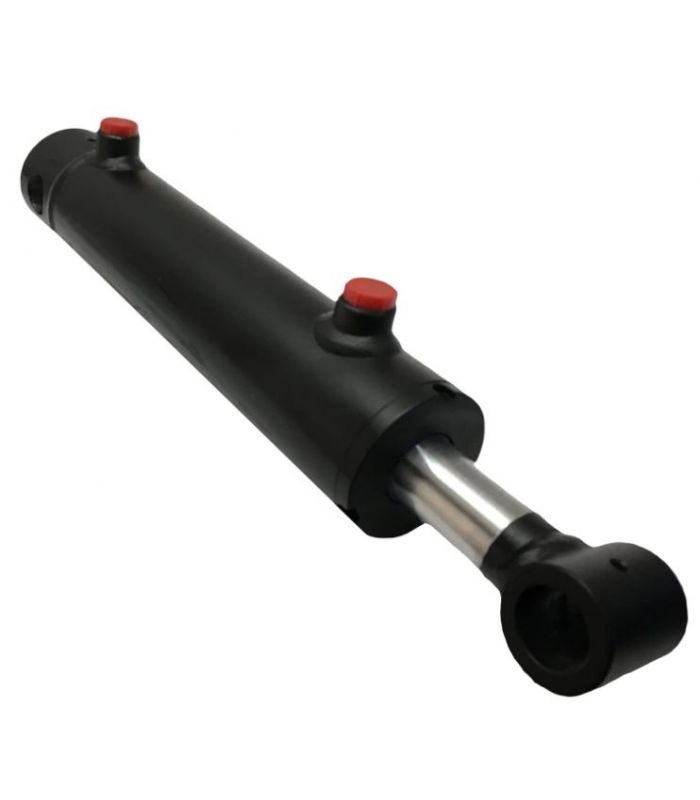

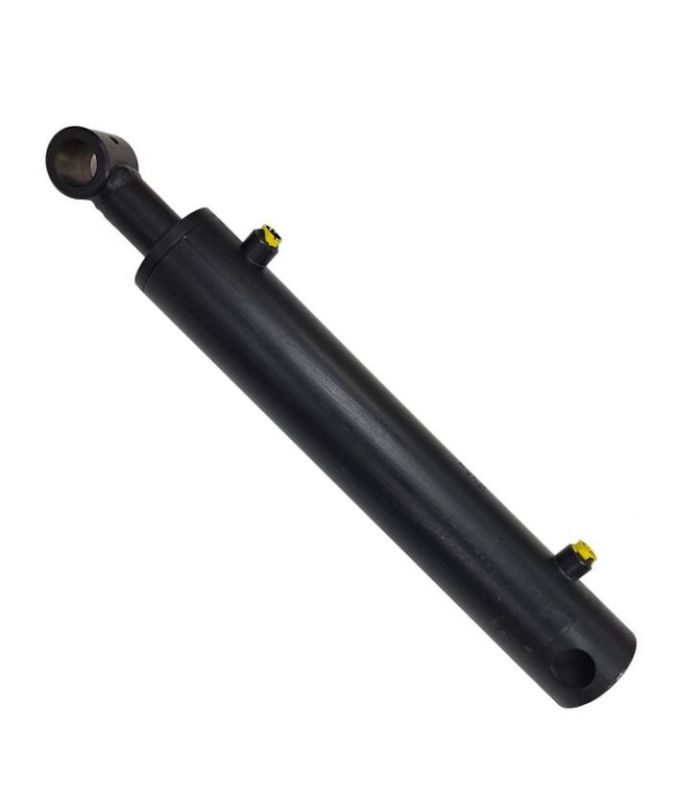

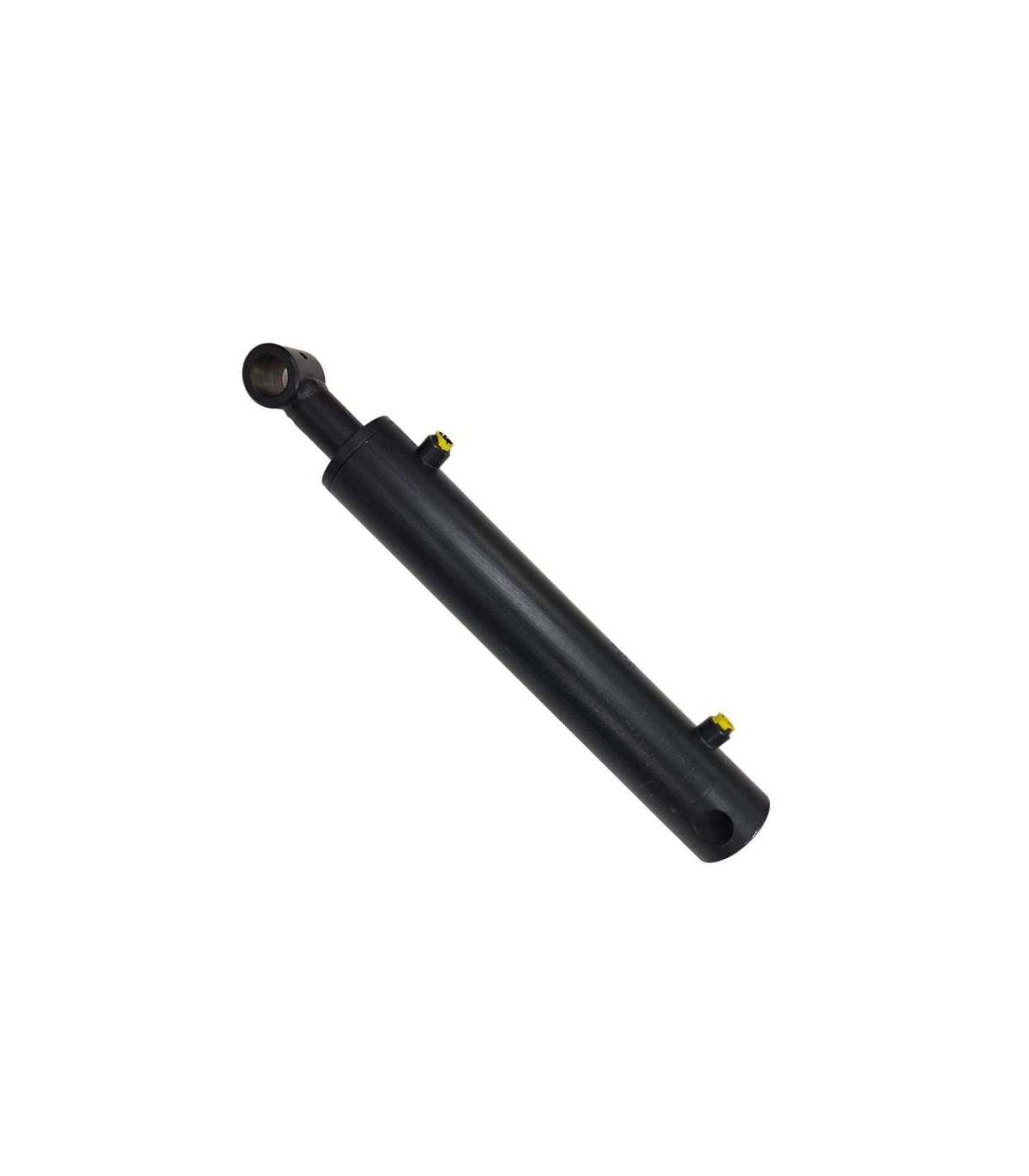

CILINDRO HIDRÁULICO DOBLE EFECTO AGRÍCOLA
Leer las 4 reseñas
Un Cilindro hidráulico doble efecto agrícola es un componente mecánico para maquinaria agrícola que convierte la energía mecánica o eléctrica en movimiento lineal. El cilindro puede generar fuerza y movimiento en ambas direcciones: extensión y retracción.
Aplicaciones: tractores, cosechadoras, remolques y otros implementos agrícolas y también en la industria en general.
Ficha técnica:
- Fijación por orificios pasantes
- Presión máx. 200 bar.
- Se suministra pintado en negro.
- Velocidad 0.5 m/seg.
- Temperatura trabajo -25ºC / 80ºC
- Tubo lapeado St52.3 H9
LA SELECCION DEL DIÁMETRO, CORRESPONDE AL INTERIOR DE LA CAMISA, NO DEL VASTAGO. LA CARRERA CORRESPONDE A LO QUE SE DESPLAZA EL VASTAGO, NO ES LA COTA "E"
65,03 €
(impuestos incl.)
53,75 €
(impuestos excl.)
Referencia:
70005
Cilindro hidráulico doble efecto agrícola
El cilindro hidráulico doble efecto agrícola es un actuador lineal diseñado para transformar la energía hidráulica en movimiento mecánico de avance y retroceso. Mediante la presión del aceite hidráulico, permite extender y retraer el vástago de forma controlada, proporcionando la fuerza necesaria para accionar diferentes mecanismos de maquinaria agrícola.
Es una solución adecuada para operaciones de elevación, inclinación, apertura, cierre y posicionamiento de elementos móviles, siempre que sus dimensiones y características sean compatibles con la maquinaria y las condiciones de trabajo.
Recomendaciones para elegir el cilindro hidráulico adecuado
- Carrera: distancia que debe recorrer el vástago para completar el movimiento requerido.
- Diámetro del émbolo: determina, junto con la presión hidráulica, la fuerza de empuje disponible.
- Diámetro del vástago: influye en la fuerza de tracción y en la resistencia mecánica frente a las cargas.
- Longitud entre centros: debe permitir la instalación y el recorrido completo sin interferencias.
Ficha técnica de un Cilindro hidráulico doble efecto agrícola:
| Referencia | ØA | ØB | Carrera | E | C | D | F | G | H | I | J | K | L |
M BSP |
VOL (L) | Juntas | Peso (kg) |
| 70005 | 20 | 32 | 50 | 205 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.04 | J70N | 1.7 |
| 700010 | 20 | 32 | 100 | 255 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.08 | J70N | 2.0 |
| 70015 | 20 | 32 | 150 | 305 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.12 | J70N | 2.3 |
| 70020 | 20 | 32 | 200 | 355 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.16 | J70N | 2.6 |
| 700250 | 20 | 32 | 250 | 405 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.20 | J70N | 2.9 |
| 70030 | 20 | 32 | 300 | 455 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.24 | J70N | 3.2 |
| 700350 | 20 | 32 | 350 | 505 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.28 | J70N | 3.4 |
| 700400 | 20 | 32 | 400 | 555 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.32 | J70N | 3.6 |
| 700500 | 20 | 32 | 500 | 655 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.40 | J70N | 4.2 |
| 700600 | 20 | 32 | 600 | 755 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.48 | J70N | 4.8 |
| 700700 | 20 | 32 | 700 | 855 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.56 | J70N | 5.3 |
| 700800 | 20 | 32 | 800 | 955 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.64 | J70N | 6.2 |
| 700900 | 20 | 32 | 900 | 1055 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.72 | J70N | 6.8 |
| 7001000 | 20 | 32 | 1000 | 1155 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.80 | J70N | 7.2 |
| 7001100 | 20 | 32 | 1100 | 1255 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.89 | J70N | 8.0 |
| 7001200 | 20 | 32 | 1200 | 1355 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 0.97 | J70N | 8.6 |
| 7001300 | 20 | 32 | 1300 | 1455 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 1.05 | J70N | 9.2 |
| 7001400 | 20 | 32 | 1400 | 1455 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 1.13 | J70N | 9.8 |
| 7001500 | 20 | 32 | 1500 | 1655 | 16 | 16.2 | 35 | 40 | 28 | 30 | 47 | 35 | 9.5 | 1/4 | 1.21 | J70N | 10.4 |
| 7011 | 25 | 40 | 100 | 270 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.13 | J71N | 2.9 |
| 701150 | 25 | 40 | 150 | 320 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.19 | J71N | 3.4 |
| 70012 | 25 | 40 | 200 | 370 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.25 | J71N | 3.8 |
| 701250 | 25 | 40 | 250 | 420 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.31 | J71N | 4.4 |
| 7013 | 25 | 40 | 300 | 470 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.38 | J71N | 4.7 |
| 701350 | 25 | 40 | 350 | 520 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.44 | J71N | 5.3 |
| 7014 | 25 | 40 | 400 | 570 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.50 | J71N | 5.7 |
| 701450 | 25 | 40 | 450 | 620 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.57 | J71N | 6.2 |
| 7015 | 25 | 40 | 500 | 670 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.63 | J71N | 6.6 |
| 701600 | 25 | 40 | 600 | 770 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.75 | J71N | 7.6 |
| 701700 | 25 | 40 | 700 | 870 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.88 | J71N | 8.6 |
| 701800 | 25 | 40 | 800 | 970 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 0.88 | J71N | 9.5 |
| 701900 | 25 | 40 | 900 | 1070 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.13 | J71N | 10.5 |
| 7011000 | 25 | 40 | 1000 | 1170 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.26 | J71N | 11.5 |
| 7011100 | 25 | 40 | 1100 | 1270 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.38 | J71N | 12.3 |
| 7011200 | 25 | 40 | 1200 | 1370 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.51 | J71N | 13.3 |
| 7011300 | 25 | 40 | 1300 | 1470 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.63 | J71N | 14.2 |
| 7011400 | 25 | 40 | 1400 | 1570 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.76 | J71N | 15.2 |
| 7011500 | 25 | 40 | 1500 | 1670 | 17.5 | 20.25 | 40 | 50 | 64.5 | 35 | 37.5 | 40 | 15 | 3/8 | 1.89 | J71N | 16.1 |
| 7021 | 30 | 50 | 100 | 300 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.20 | J72N | 4.3 |
| 702150 | 30 | 50 | 150 | 350 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.29 | J72N | 5.1 |
| 7022 | 30 | 50 | 200 | 400 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.39 | J72N | 5.6 |
| 702250 | 30 | 50 | 250 | 450 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.49 | J72N | 6.3 |
| 7023 | 30 | 50 | 300 | 500 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.59 | J72N | 6.8 |
| 702350 | 30 | 50 | 350 | 550 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.69 | J72N | 7.6 |
| 7024 | 30 | 50 | 400 | 600 | 22 | 25.25 | 45 | 60 | 85 | 40 | 42 | 43 | 15 | 3/8 | 0.79 | J72N | 8.0 |
